Ürün ayrıntıları:
|

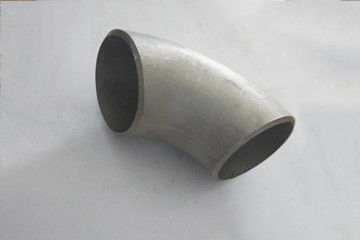

| Ürün adı: | Kaynaklı dirsek | Malzeme: | Karbon çelik |
|---|---|---|---|
| boyut: | 1/2 '' - 72 ', 1/2 "-4 8" | Bağ: | kaynak |
| Uygulama: | Boruları Bağlayın | Standart: | DIN, JIS, ANSI, ASME, GB |
| Vurgulamak: | DIN Alın Kaynaklı Dirsek,Borular Karbon Çelik Alın Kaynak Bağlantı Elemanları,DN50 Karbon Çelik Alın Kaynak Bağlantı Elemanları |
||
Kaynak dirseği, işlemden sonra sıcak durumda şekillendirilecektir.Çünkü bazı dirsekler düzgün tutulmazsa bükülür, buna izin verilmez.Ek olarak, kafayı ittikten sonra, ön ucun dış çapı genellikle büyüktür ve bu da şekillendirme kalıbı tarafından şekillendirilmesi gerekir.
Kaynak dirsek şekillendirme kalıbı aslında bir baskıdır, bir takım kalıp, biri yukarı ve biri aşağı olmak üzere iki yarım daire olmalıdır.Şekillendirmeden sonraki dış çap, bitmiş ürünün boyut gereksinimlerini karşılar.Et kalınlığı, malzeme et kalınlığına göre kontrol edilir.Dirsek ve borunun et kalınlığı toleransı aynı olup ±% 12,5'tir.İtme işleminde normal şartlar altında et kalınlığı değişmemeli, ancak alet nedeniyle duvar küçülecekse genellikle kaldırılırken et kalınlığına bir miktar pay eklenmelidir.Örneğin, dirsek duvar kalınlığında 8.18 mm olduğunda, itme sırasında yerel kalınlığın azalmasına bağlı aşırı toleransı önlemek için genellikle yaklaşık 8.5 mm'lik boru kaldırılır.
Karbon çelik boru bağlantı parçaları Kaynaklı dirsek aşağıdaki gibi teknik veri sayfası:
| DN | Dış çap | Merkezden uca boyutlar | |
| Bir dizi | B Serisi | Uzun yarıçap | |
| 15 | 21.3 | 18 | 16 |
| 20 | 26.9 | 25 | 16 |
| 25 | 33.7 | 32 | 16 |
| 32 | 42.4 | 3S | 20 |
| 40 | 48.3 | 45 | 24 |
| 50 | 60.3 | 57 | 32 |
| 65 | 76.1 (73) | 76 | 40 |
| 80 | 88.9 | 89 | 47 |
| 100 | 114.3 | 108 | 63 |
| 125 | 139.7 | 133 | 79 |
| 150 | 1683 | 159 | 95 |
| 200 | 219.1 | 219 | 126 |
| 250 | 273 | 273 | 158 |
| 300 | 323.9 | 325 | 189 |
| 350 | 355.6 | 377 | 221 |
| 400 | 406.4 | 426 | 253 |
| 450 | 457 | 478 | 284 |
| 500 | 508 | 529 | 316 |
| 550 | 559 | - | 343 |
| 600 | 610 | 630 | 381 |
Boyut: 1/2 '' - 72 ', 1/2 "-4 8"
Standart: DIN, JIS, ANSI, ASME, GB
Uygulama: Boruları Bağlayın
Kaynaklı dirsek, Şekillendirmeden sonra dirseğin dış çapı ve et kalınlığı gereksinimleri karşılar.Ardından bitirme işlemi gerçekleştirilir.Kumlama işleminden sonra, dirseğin iç ve dış yüzeyindeki oksit ölçeği çıkarılır ve kaynağı kolaylaştırmak için iki uç eğimli hale getirilir.İnceleme, yazı, boyama, paketleme ve diğer işlemlerden sonra fabrikadan çıkabilir.
a.Plastik kabarcıklı torba paketi b. Dokuma çanta paketi c. Palet d.Özelleştirildi.
Çelik yassı fabrikamız üretim için yüksek kabiliyete sahiptir, teslimat süresi küçük miktar için 25 gündür veya bunun için acele ederseniz, nakliye tarihinizi ayarlayabilir ve karşılayabiliriz.
İlgili kişi: Rachel Zhang
Tel: 13679287344
