Ürün ayrıntıları:
|
| Ürün adı:: | Karbon çelik alın kaynaklı boru kapağı | Boyut:: | 1/2 "-48" |
|---|---|---|---|
| Standart:: | GB / ANSI / JIS / DIN | Özellikler:: | DN15-DN2000 |
| Bağ:: | Kaynak, Dişi | duvar kalınlığı:: | SCH5-SCH160 |
| Vurgulamak: | cs Alın Kaynaklı Boru Kapağı,Karbon Çelik Alın Kaynaklı Kapaklar |
||

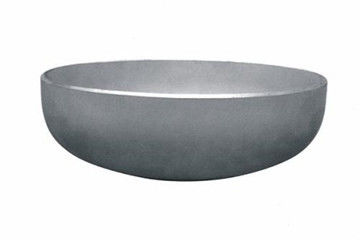

Boru kapağı, boru ucuna kaynak yapılmış veya boruyu kapatmak için kullanılan boruyu kapatmak için boru tapası ile aynı fonksiyona sahip boru ucunun dış dişine monte edilmiş bir boru bağlantı elemanıdır. Boru kapağının şekli, kör plakanın sızdırmazlık için çıkarılabilmesi dışında kör plakanın şekline benzerken, kaynaklı boru kapağı çıkarılamaz.
Boru kapağı, dışbükey boru kapağı, koni kabuğu, değişken çaplı bölüm, düz kapak ve shrink ağız tasarımı içerir.Boru kapağı ve kafa arasındaki fark, boru kapağının genellikle, sökme ve bakım için uygun olan düşük basınç durumunda kullanılmasıdır. Boru kapağı genellikle orta ve yüksek basınç durumunda kullanılmaz.Kafanın iç çapı geçerli olacaktır.Kafanın çapı çok büyük.Boru başlığının geçiş kısmına gerek yoktur.Genel olarak, kılavuzda sadece çap ve uzunluk bulunabilir ve düz yan kısım nispeten uzundur. Karbon çelik boru kapağının sıcak presleme işlemi: öncelikle, ısıtma fırına boş bırakın, 400 above üzerindeki ısıtma hızı ≤ 200 ℃ / h, teknolojinin gerektirdiği sıcaklığa ısı ve ısı koruması yapın. Daha sonra ısıtılmış işlenmemiş malzemeyi ekleme kalıbına koyun, böylece işlenmemiş parça ve kalıp çevresel yönde eşmerkezli olur.Basıncın 8Mpa'dan fazla olduğundan emin olmak için hidrolik sistemi çalıştırın.İlk basınçta, işlenmemiş parçanın sıcaklığı kızılötesi termometre ile ölçülmüştür.Presleme işlemi sırasında basınç dengesini sağlayın.
Malzeme: karbon çelik
Boyut aralığı: DN 15-800
Uzunluk: 25-267
Yüzey işleme: anti-yağ;Anti-boyama
| DN | Dış çap | uzunluk | Duvar kalınlığını sınırlama | Uzunluk b | |
| I Serisi | II Serisi | E | E | E' | |
| 15 | 21.3 | 18 | 25 | 4.57 | 25 |
| 20 | 26.9 | 25 | 25 | 3,81 | 25 |
| 25 | 33.7 | 32 | 38 | 4.57 | 3S |
| 32 | 42.4 | 38 | 38 | 4.83 | 38 |
| 40 | 48,3 | 45 | 38 | 5.08 | 38 |
| 50 | 60.3 | 57 | 38 | 5,59 | 44 |
| 65 | 73.0 | 76 | 38 | 7.11 | 51 |
| 80 | 88.9 | 89 | 51 | 7.62 | 64 |
| 90 | 101.6 | - | 64 | 8.13 | 76 |
| 100 | 114.3 | 108 | 64 | 8.64 | 76 |
| 125 | 141.3 | 133 | 76 | 9.65 | 89 |
| 150 | 168.3 | 159 | 89 | 10.92 | 102 |
| 200 | 219.1 | 219 | 102 | 12.7 | 127 |
| 250 | 273,0 | 273 | 127 | 12.7 | 152 |
| 300 | 323,9 | 325 | 152 | 12.7 | 178 |
| 350 | 355.6 | 377 | 165 | 12.7 | 191 |
| 400 | 406.4 | 426 | 178 | 12.7 | 203 |
| 450 | 457 | 480 | 203 | 12.7 | 229 |
| 500 | s.o.s. | 530 | 229 | 12.7 | 254 |
| 550 | S59 | - | 254 | 12.7 | 254 |
| 600 | 610 | 630 | 267 | 12.7 | 305 |
| 650 | 660 | - | 267 | - | - |
| 700 | 711 | 720 | 267 | - | - |
| 750 | 762 | - | 267 | - | - |
| 800 | 813 | 820 | 267 | - | - |
1. Isıl işlem: ısıl işlem için ısıl işlem için boru kapağını fırına koyun.
2. Yüzey işleme: ısıl işlemden sonra, boru kapağı kumlama makinesi veya parlatma makinesi ile çıkarılmalıdır.
3. Mekanik özellik testi: İlgili standartlara göre, boru başlığının mekanik özelliğinin standarda ulaşmasını sağlamak için boru kapağı üzerinde mekanik özellik testi yapın ve test öğeleri ve numune alma ilgili standartların gereksinimlerini karşılayacaktır.
4. End işleme: tasarım onay çizim göre mekanik uç yüz işleme oluk.
5. Görünüş muayenesi: boru başlığında çatlaklar, aşırı yanma, aşırı ısınma ve diğer olaylar olmamalı ve yüzeyde sert lekeler olmamalıdır.Boru kapağının boru gövdesi üzerindeki herhangi bir kusur kaynakla onarılmayacaktır.
6. Boyut denetimi: ilgili denetim personeli, boru bağlantılarının çizimlerine ve ilgili standart gereksinimlerine göre boyut denetimi yapmalı ve tolerans gereksinimlerini karşılamalıdır.
7. Boru başlığının iç ve dış yüzeyleri, kabuklar, çizikler, çift cilt vb.Gibi güç ve görünüm kusurlarına zarar vermeden pürüzsüz olmalı ve kusurları bulduktan sonra taşlanmalıdır.
8. Öğütülmüş parçalar düzgün olmalı ve kusurların manyetik partikül muayenesi ile giderildiği teyit edilmelidir.
a.Plastik kabarcık çanta paketi b. Taşıma çantası paketi c. Palet d.Özelleştirilmiş
Fabrikamız üretim için yüksek yeteneğe sahiptir, teslim süresi küçük miktar için 45 gündür veya bunun için acele ederseniz, gönderim tarihinizi ayarlayabilir ve karşılayabiliriz.
