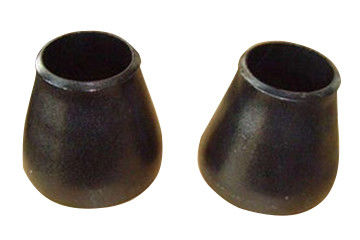

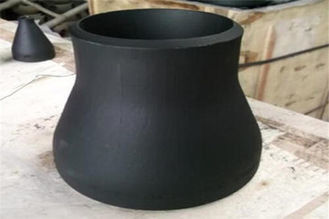

Ürün ayrıntıları:
|
| Ürün adı:: | Karbon çelik alın kaynak düşürücü | Uygulama:: | Bağlantı Boruları, yağ |
|---|---|---|---|
| Standart:: | DIN, JIS, ANSI, ASME, GB | Teknoloji:: | İtme, presleme, dövme ve döküm |
| Malzeme:: | Karbon çelik | Tür:: | Konsantrik giderici |
| Vurgulamak: | Konsantrik Kaynak Redüktörü,Erw Konsantrik Boru Redüktörü |
||
Redüktör, boru azaltmak için kullanılan bir çeşit boru bağlantı elemanıdır.Bağlantı şekli, indirgeme borusu ve çelik boruyu doğrudan kaynaklamaktır.Karbon çelik konsantrik redüktörün iki ucu, azaltmak için farklı çaplı boruları veya flanşları bağlamak için kullanılan farklı çaplara sahiptir. Eşmerkezli redüktörün her iki ucundaki delikler aynı eksen üzerindedir.Redüktör değiştirildiğinde, borunun konumu eksene göre hesaplanırsa, borunun konumu değişmez.
Standart: GB / t12459, GB / T13401, ASME b16.9
Malzeme: karbon çelik
Boyut aralığı: DN 6-100
Basınç aralığı: 3000 × 6000 × 3
Kalınlık: XS ve XXS
Yüzey işleme: anti-yağ;Anti-boyama
| NPS | Eğimde Dış Çap | Uçtan Uca, H | |
| Büyük Uç | Küçük Uç | ||
| 3 / 4X1 / 2 | 26,7 | 21.3 | 38 |
| 3 / 4X3 / 8 | 26,7 | 17.3 | 38 |
| 1x3 / 4 | 33.4 | 26,7 | 51 |
| x l'lik / 2 | 33.4 | 21.3 | |
| 1-1 / 4X1 | 42.2 | 33.4 | 51 |
| 1-1 / 4X3 / 4 | 42.2 | 26,7 | |
| 1-1 / 4X1 / 2 | 42.2 | 21.3 | |
| 1-1 / 2X1-1 / 4 | 48,3 | 42.2 | 64 |
| 1-1 / 2X1 | 48,3 | 33.4 | |
| 1-1 / 2X3 / 4 | 48,3 | 26,7 | |
| 1-1 / 2X1 / 2 | 48,3 | 21.3 | |
| 2x1-1 / 2 | 60.3 | 48,3 | 76 |
| 2X1-1 / 4 | 60.3 | 42.2 | |
| 2x1 | 60.3 | 33.4 | |
| 2x3 / 4 | 60.3 | 26,7 | |
| 2-1 / 2x2 | 73 | 60.3 | 89 |
| 2-1 / 2X1-1 / 2 | 73 | 48,3 | |
| 2-1 / 2X1-1 / 4 | 73 | 42.2 | |
| 2-1 / 2x1 | 73 | 33.4 | |
| 3x2-1 / 2 | 88.9 | 73 | 89 |
| 3x2 | 88.9 | 60.3 | |
| 3x1-1 / 2 | 88.9 | 48,3 | |
| 3X1-1 / 4 | 88.9 | 42.2 | |
| 3-1 / 2X3 | 101.6 | 88.9 | 102 |
| 3-1 / 2X2-1 / 2 | 101.6 | 73 | |
| 31 / 2x2 | 101.6 | 60.3 | |
Genellikle gaz veya dikey sıvı borusunun çap değişimi için kullanılır.Genellikle yatay sıvı boru hattı için kullanılan nozulun her iki ucundaki konsantrik redüktör çevresel olarak kesilmiştir.
Karbon çeliği eşmerkezli redüktörün kesme noktası yukarı doğru olduğunda, egzozun kolaylaştırılması için genellikle pompa girişinde kullanılan üst düz kurulum denir.
Kesme noktası aşağı doğru, genellikle regülasyon valfi ve egzozun montajı için kullanılan alt düz kurulum haline gelir.
Konsantrik redüktör akışkanın akışına faydalıdır ve çapı değiştirirken akış durumuna daha az müdahale eder.Bu nedenle, gaz ve dikey akışlı sıvı boru hattının çapını değiştirmek için konsantrik redüktör kullanılır.
Konsantrik redüktörün bir tarafı düz olduğundan, egzoz veya sıvı tahliyesi için uygun olan ve başlatma ve bakım için uygun olduğu için, yatay olarak monte edilen sıvı borusu genellikle konsantrik redüktörü kullanır.
Karbon çelik konsantrik redüktörün ortak şekillendirme işlemi presleme, genişleme presleme veya azaltma artı genişleme presleme işlemidir ve damgalama, redüktörün bazı özellikleri için de kullanılabilir.
Şekillendirmeyi azaltma işlemi, konsantrik redüktörün büyük ucu ile aynı çapa sahip boruyu şekillendirme kalıbına yerleştirmektir.
Boş borunun eksenel yönü boyunca bastırarak, metal kalıp boşluğu boyunca hareket eder ve oluşturmak için büzülür.Redüktörün boyutuna göre, bir kerelik presleme şekillendirme veya çoklu presleme şekillendirme olarak ayrılabilir.
Damgalama, çelik boruların küçük ve büyük kafalar üretmek için hammadde olarak kullanılmasını ve bazı spesifikasyonların küçük ve büyük kafalarının üretimi için damgalama teknolojisinin kullanılmasını ifade eder.
Çizim için kullanılan kalıbın şekli, kafanın iç yüzeyinin büyüklüğüne göre tasarlanmıştır ve körleme sonrası çelik plaka delinir ve kalıp tarafından çekilir.
Karbon çelik konsantrik redüktör standardı: ulusal standart, Amerikan Standardı, İngiliz standardı ve ciddi standart dışı yüksek basınçlı damgalama.
Redüktörün kalitesi, mevcut ulusal standart çelik alın kaynaklı dikişsiz boru bağlantı parçaları ve çelik plaka alın kaynaklı boru bağlantı parçalarının gereksinimlerini karşılamalıdır.
Redüktörün yuvarlaklığı, karşılık gelen uç dış çapın% 1'inden fazla olmamalı ve izin verilen sapma 3 mm olmalıdır;redüktör boyutunun izin verilen sapması gereksinimleri karşılamalıdır.
Karbon çelik konsantrik redüktörün ana üretim standartları genellikle GB / t12459, GB / T13401, ASME b16.9, sh3408, sh3409, Hg / t21635, Hg / t21631, SY / t0510'dur.
Karbon çelik konsantrik redüktör, boru hattı sisteminde değiştirilemeyen önemli bir boru bağlantı ürünüdür.Çeşitli boru hattı sistemlerinde yaygın olarak kullanılır ve büyük bir rol oynar.
a.Plastik kabarcık çanta paketi b. Taşıma çantası paketi c. Palet d.Özelleştirilmiş
Fabrikamız üretim için yüksek yeteneğe sahiptir, teslim süresi küçük miktar için 45 gündür veya bunun için acele ederseniz, gönderim tarihinizi ayarlayabilir ve karşılayabiliriz.
