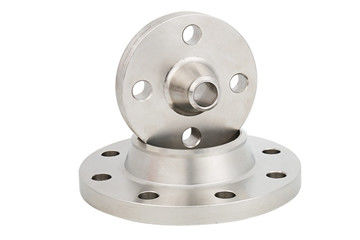

Ürün ayrıntıları:
|
| Ürün adı: | Paslanmaz Çelik Flanş | Malzeme: | Paslanmaz çelik |
|---|---|---|---|
| Bağ: | kaynak | teknik: | Dövme |
| şekil: | Eşit | boyut: | 3/4 '', 40mm, 1/8 '~ 6' |
| renk: | Gümüş | Uygulama: | Boruları, yağı, gazı vb. Bağlayın |
| Standart: | DIN, BSP, ANSI, AWWA | kullanım: | Boru Hatlarının Birleştirilmesi |
| Vurgulamak: | F316l Paslanmaz Çelik Dövme Flanşlar,A182 Paslanmaz Çelik Dövme Flanşlar,3/4 İnç dövme paslanmaz flanşlar |
||
Paslanmaz çelik flanşın mükemmel darbe dayanımı vardır ve kaynak yapılabilir ve mekanik olarak bağlanabilir.Ayrıca flanşın ısıl iletkenliği kurşun, polipropilen ve kauçuktan daha iyidir.Öncelikle paslanmaz çelik flanş önceden ısıtılır.Gerekirse, çelik levha kesildikten sonra, UOE şekillendirme makinesi ve diğer damgalama makineleri tarafından bir daire şeklinde delinir.Çelik iki parçaya ayrıldıktan sonra kaynak yapılır.Damgalama işleminden sonra, flanş bu kadar yüksek sıcaklıkta şekillendirilmeli ve ardından preslenir İşlemeyi bitirin, flanş bağlantısının iç ve dış yüzeyindeki kalay kaplamayı kum püskürtme ile çıkarın ve kaynağı kolaylaştırmak için her iki uçta yuva yapın.
Paslanmaz çelik dövme flanşlar Paslanmaz çelik flanş aşağıdaki gibi teknik veri sayfası:
| inç | Nominal çap | 10kg = l.0MPa | ||||
| dış çap | Cıvata deliği mesafesi | Cıvata çapı | Cıvata deliği numarası | Flanş kalınlığı | ||
| 3/8 | DN10 | 50 | 60 | 14 | 4 | 14 |
| 1/2 | DN15 | 59 | 65 | 14 | 4 | 14 |
| 3/4 | DN20 | 105 | 75 | 14 | 4 | 16 |
| 1 | DN25 | 115 | 85 | 14 | 4 | 16 |
| 1¼ | DN32 | 140 | 100 | 18 | 4 | 18 |
| 1½ | DN40 | 150 | 110 | 18 | 4 | 18 |
| 2 | DN50 | 165 | 125 | 18 | 4 | 20 |
| 2½ | DN65 | 185 | 145 | 18 | 4 | 20 |
| 3 | DN80 | 200 | 160 | 18 | 8 | 20 |
| 3½ | DN100 | 220 | 180 | 18 | 8 | 22 |
| 4 | DN125 | 250 | 210 | 18 | 8 | 22 |
| 5 | DN150 | 285 | 240 | 22 | 8 | 24 |
Şartname:
| Nominal çap | dış çapı | duvar kalınlığı | Soket deliği | Akış açıklığı | Soket derinliği | Nominal montaj uzunluğu | |||
| Dmin | Cmin | d1 | d2 | min | L | ||||
| Bir | Çöp Kutusu) | Priz | Dişli | Priz | Dişli | Priz | Soket ve Dişli | Priz | Soket ve Dişli |
| 6 | 1/8 | 21.8 | 14.7 | 3.2 | 2.5 | 10.65 | 6.43 | 10 | 41.4 |
| 8 | 1/4 | 21.8 | 19.0 | 3.3 | 3.1 | 14.10 | 9,45 | 10 | 41.4 |
| 10 | 3/8 | 25.9 | 22.9 | 3.5 | 3.2 | 17.55 | 13.51 | 10 | 46.0 |
| 15 | 1/2 | 31.2 | 27.7 | 4.1 | 3.8 | 21.70 | 17.07 | 10 | 49.0 |
| 20 | 3/4 | 37.1 | 33.5 | 4.3 | 4.0 | 27.05 | 21.39 | 13 | 56.9 |
| 25 | 1 | 45.5 | 41.4 | 5.0 | 4.6 | 33,80 | 27.74 | 13 | 62.0 |
| 32 | 11/4 | 54.9 | 50.5 | 5.3 | 4.9 | 42.55 | 35,36 | 13 | 71.1 |
| 40 | 11/2 | 61.5 | 57.2 | 5.6 | 5.1 | 48.65 | 41.20 | 13 | 76.5 |
Boyut: 3/4 '', 40mm, 1/8 '~ 6'
Standart: DIN, BSP, ANSI, AWWA
Uygulama: Bağlantı Boruları, petrol, gaz vb.
Paslanmaz çelik flanşın iki işlemi vardır: hata tespiti ve ısıl işlem.Diğer adımlar aynıdır.Flanş uygun şekilde işlenmediğinde bazı deformasyonlar meydana gelebilir.Ek olarak, ön ucun damgalama sonrası dış çapı genellikle geniş olduğu için şekillendirme kalıbı ile oluşturulur.Kaynağın varlığı nedeniyle tahribatsız muayene yapılması gerekmektedir.Isıl işlem paslanmaz çelik flanş için uygundur.Paslanmaz çelik flanş için çok zor olan çeşitli işleme yöntemleri vardır.Bunların çoğu işleme kategorisine aittir.
a.Plastik kabarcıklı torba paketi b. Dokuma çanta paketi c. Palet d.Özelleştirildi.
Çelik yassı fabrikamız yüksek üretim kabiliyetine sahiptir, teslimat süresi küçük miktar için 30 gündür veya bunun için acele ederseniz, nakliye tarihinizi ayarlayabilir ve karşılayabiliriz.
