Ürün ayrıntıları:
|

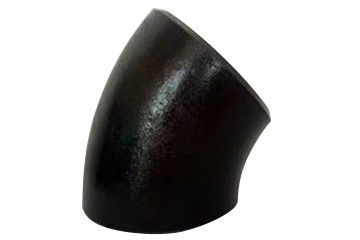

| Ürün adı:: | Karbon çelik alın kaynak dirseği | Boyut:: | Tam boyutlu |
|---|---|---|---|
| Standart:: | DIN, JIS, ANSI, ASME, GB | Uygulama:: | Boru hattı mühendisliği |
| Kullanımı:: | Petrol Gaz Su Endüstriyel | Derece:: | 45 ° / 90 ° / 180 ° |
| Vurgulamak: | Alın Kaynaklı Dirsek,Sch 40 Alın Kaynaklı Boru Ek Parçaları |
||
Kısa yarıçaplı dirsek, 1D olarak da bilinen borunun çapının bir katıdır.Bir dirseğin kavis yarıçapı, genellikle 90 ° açıyla borunun çapının bir katına eşittir.Alın kaynaklı dirsekler yüzey işlemine tabi tutulacaktır.İç ve dış yüzeylerdeki oksit cetveli püskürtülmeli ve daha sonra nakliyeyi kolaylaştırmak ve korozyon ve oksidasyonu önlemek için korozyon önleyici boya ile kaplanmalıdır.Sezgisel olarak, kısa yarıçap dirseği uzun yarıçap dirseğinden çok daha kısadır ve dirseğin bükülme yarıçapı çok hızlıdır. Uzun yarıçaplı dirsek en yaygın kullanılanıdır ve varsayılan olarak uzun yarıçaptır.Uzun yarıçaplı dirsek, yüksek basınç veya yüksek akış hızına sahip yerlerde kullanılacaktır.Katı taşıma boru hattının direnci katı ise, daha büyük yarıçaplı dirsek kullanılacaktır.
Kısa yarıçaplı dirsek, dirsek işlemenin yuvarlaklığına ve dirsek arkındaki yumuşak geçişe benzer, yüzey çizik kalitesi artmaktadır.Derin çizik çeliğin mukavemetini azaltır.Ancak dövme çapı genellikle küçüktür.Kısa yarıçaplı dirsek çelik levha veya kesit çelikten yapıldığında, aşağıdaki gereksinimleri karşılamalıdır: alın kaynak flanşı, katmanlama hatası olmadan ultrasonik kusur tespitine tabi tutulmalıdır;çeliğin yuvarlanma yönü boyunca şeritler halinde kesilmeli, flanş fabrikasının halkasına bükülmeli ve alınmalı ve çeliğin yüzeyi halkanın silindirik yüzeyini oluşturmalıdır.
| Görüntüle | Alın kaynak dirseği |
| Malzemenin doku | karbon çelik |
| Kaynak modu | Alın kaynağı |
| Boyut | Tam boyutlu |
| Standart | STD / XS |
| Basınç derecesi | 17 basınç seviyesi |
| Kalıplama yöntemi | Sıcak presleme veya dövme |
| DN | Oluğun dış çapı | Merkezden Sona | |
| I Serisi | II Serisi | Boyut | |
| 25 | 33.7 | 32 | 25 |
| 32 | 42.4 | 38 | 32 |
| 40 | 4S.3 | 45 | 38 |
| 50 | 60.3 | 57 | 51 |
| 65 | 73 | 76 | 64 |
| 80 | 88.9 | 89 | 76 |
| 90 | 101.6 | - | 89 |
| 100 | 114.3 | 108 | 102 |
| 125 | 141.3 | 133 | 127 |
| 150 | 168.3 | 159 | 152 |
| 200 | 219.1 | 219 | 203 |
| 250 | 273 | 273 | 254 |
| 300 | 323,9 | 325 | 305 |
| 350 | 355.6 | 377 | 356 |
| 400 | 406.4 | 426 | 406 |
| 450 | 457 | 480 | 457 |
| 500 | 508 | 530 | 508 |
| 550 | 559 | - | 559 |
| 600 | 610 | 630 | 610 |
(1).Besleme: malzeme yeniden muayenesi, tanımlanması ve transferi.
(2).Boşluk: malzeme yeniden denetimi, kimlik tespiti ve transferi, boyut kontrolü kimlik transferi.
(3).Muayene: boyut ve görünüm kalite kontrolü.Yüzey işleme: yüzey sürtünme sistemi sayı kontrolü.
(4).Kalıplama: boyut ve görünüm kontrolü;kimlik transferi;basınç kontrolü.
(5).Isıl işlem: sıcaklık kontrolü.Muayene: sertlik, şekil ve boyut kontrol kontrolü.Şekil düzeltmesi: şekil ve konum tolerans kontrolü.
(6).Metal işleme: şekil ve konum boyut kontrolü.
1, Uzun yarıçaplı dirsek en yaygın olarak kullanılan ve aynı zamanda varsayılan olarak uzun yarıçaptır.
2, uzun yarıçaplı dirsek yüksek basınç veya yüksek akış hızı olan yerlerde kullanılacaktır.
3, katı taşıma boru hattı direnci sıkı ise, büyük yarıçaplı dirsek kullanılacaktır.
4, Kısa yarıçap genellikle düşük basınçlı sıvı veya dirseklerin sınırlı olduğu yerlerde kullanılır.
5, Sözleşmede herhangi bir koşul yoksa veya belirtilmemişse, uzun yarıçaplı dirsekler tercih edilir.
a.Plastik kabarcık çanta paketi b. Taşıma çantası paketi c. Palet d.Özelleştirilmiş
Fabrikamız üretim için yüksek yeteneğe sahiptir, teslim süresi küçük miktar için 45 gündür veya bunun için acele ederseniz, gönderim tarihinizi ayarlayabilir ve karşılayabiliriz.
