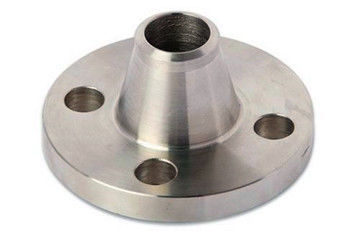

Ürün ayrıntıları:
|
| Ürün adı: | Alın kaynak flanşı | Standart: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| Malzeme: | Karbon çelik | boyut: | 1/2 "-48" |
| Uygulama: | gaz ve petrol boruları | paketleme: | Ahşap kasa |
| Vurgulamak: | Karbon Çelik Alın Kaynak Flanşı,Q235 Alın Kaynak Flanşı,DN50 Alın Kaynak Flanşı |
||
Alın kaynak flanşı farklı bir üretim standardıdır.Kazan namlusunun nominal çapı ve borunun nominal çapı farklı spesifik boyutları temsil ettiğinden, aynı nominal çapa sahip tekne flanşı ve boru flanşının boyutları aynı olmadığından birbirlerinin yerine geçemezler.
Karbon Çelik Flanşlar Alın kaynak flanşı aşağıdaki gibi teknik veri sayfası:
| Nominal çap | 16kg = l.6 MPa | ||||
| dış çap | Cıvata deliği mesafesi | Cıvata çapı | Cıvata deliği numarası | Flanş kalınlığı | |
| DN10 | 90 | 60 | 14 | 4 | 14 |
| DN15 | 95 | 65 | 14 | 4 | 14 |
| DN20 | 105 | 75 | 14 | 4 | 16 |
| DN25 | 115 | 85 | 14 | 4 | 16 |
| DN32 | 140 | 100 | 18 | 4 | 18 |
| DN40 | 150 | 110 | 18 | 4 | 18 |
| DN50 | 165 | 125 | 18 | 4 | 20 |
| DN65 | 185 | 145 | 18 | 4 | 20 |
| DN80 | 200 | 160 | 18 | 8 | 20 |
| DN100 | 220 | 180 | 18 | 8 | 22 |
| DN125 | 250 | 210 | 18 | 8 | 22 |
| DN150 | 285 | 240 | 22 | 8 | 24 |
| DN200 | 340 | 295 | 22 | 8 | 26 |
Alın kaynak flanşı ortak bir standart gb9119.7-88'dir ve kullanılan standartlar şunları içerir: Kimya endüstrisi bakanlığı standardı hg20592 ~ hg20602-97;Sinopec standardı sh3406-96, vb. Kimya sanayi bakanlığının standartları Avrupa sistemine, Amerikan sistemine vb. Ayrılmıştır ve Avrupa'da yaygın olarak Avrupa sistemi kullanılmaktadır.Düşük çalışma basıncı ve küçük çap nedeniyle düz kaynak flanşı tipi ve düz sızdırmazlık yüzeyi kullanılabilir ve conta malzemesi olarak asbest kauçuk levha kullanılır.
Alın kaynak flanşı bağlantı civatasıdır, malzeme Q235-A olup, 2 ", 4" flanş seçilmiştir.Flanşın basınç derecesi, malzemesi ve standardı, kullanımda iyi bir kullanım değeri ve işlevi sağlamak için, kullanımdaki belirli prensip ve yöntemlere uygun olarak ilgili standartlara göre üretilebilen ve işlenebilen farklı özelliklere ve özelliklere sahiptir.
a.Plastik balonlu torba paketi b. Dokuma torba paketi c. Palet d.Özelleştirilmiş.
Çelik yassı fabrikamız yüksek üretim kabiliyetine sahiptir, teslimat süresi küçük miktar için 35 gündür veya bunun için acele ederseniz, nakliye tarihinizi ayarlayabilir ve karşılayabiliriz.
