Ürün ayrıntıları:
|
| Malzeme: | Karbon çelik | bağlantı: | Kaynak |
|---|---|---|---|
| boyut: | 1/2''-72',1/2"-4 8" | Standart: | DIN,ANSI,ASME,GB |
| kullanım: | Birleştirme Boru Hatları,gaz | Kalınlık: | 2mm-50mm |
| Vurgulamak: | 6 İnç Karbon Çelik Gözlük Körlüğü,DN800 Karbon Çelik Gözlük Körlüğü,ANSI B16.48 Çelik Gözlük Körlüğü |
||
Normal orta akışlı boru hattı tarafına karbon çeliği gözlük perdesi takılır ve Genel işareti normalde kapalıdır.Gözlük kör plakası seçilirken, onu kenetleyen flanşla eşleşmesine dikkat edilecek ve kelepçeleme cıvatasının uzunluğu, kör plakanın kalınlığına göre uygun şekilde uzatılacaktır.Gözlük kör plakası takma işlevi yalnızca bir noktadır: bloke etme.
Malzeme:304/304L/316/316L
Boyut:DN25/40/50/80/100/200
Standart:ANSI, DIN, GB, ISO, ASME
Kullanım: Su, Petrol ve Gaz Endüstrisi için

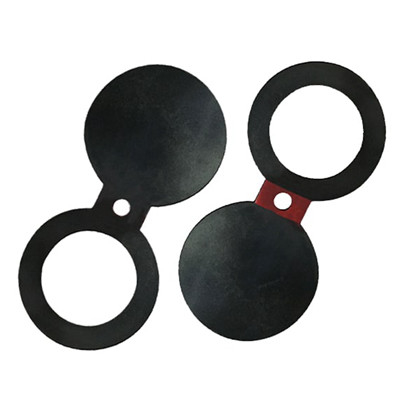

ANSI B16.48 API 590 A105 DN800 6 inç Karbon çelik gözlük perdesi teknik veri sayfası aşağıdaki gibidir:
| Nominal çap | boyut (mm) | ||||
| çap D | D1 | cıvata deliği çapı | D2 | F | |
| 10 | 90 | 60 | 14 | 41 | 2 |
| 15 | 95 | 65 | 14 | 46 | 2 |
| 20 | 105 | 75 | 16 | 56 | 2 |
| 25 | 115 | 85 | 16 | 65 | 3 |
| 32 | 140 | 100 | 18 | 76 | 3 |
| 40 | 150 | 110 | 18 | 84 | 3 |
| 50 | 165 | 125 | 20 | 99 | 3 |
| 65 | 185 | 145 | 20 | 118 | 3 |
| 80 | 200 | 160 | 22 | 132 | 3 |
| 100 | 220 | 180 | 24 | 156 | 3 |
| 125 | 250 | 210 | 26 | 184 | 3 |
Kararlı bir izolasyon rolü oynamak için buharla temizleme boru hattı ve petrol proses ortamı boru hattı gibi sistem orta boru hatları arasında karbon çelik gözlük perdesi kullanılır.Gözlük kör plakasının on-line demontajı için, proses ortamı boru hattına yakın tarafta sürgülü vana bölümü olacaktır.
Karbon çelik gözlük perdesi, ısı eşanjörünün çalışması ve bekleme, reaktör işletimi ve bekleme, nitrojen boru hattı ve proses boru hattı bağlantısı vb. için yaygın olarak kullanılır.
