Ürün ayrıntıları:
|
| Ürün adı:: | Kaynak boyunlu flanş | Standart:: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| Konu:: | M10-M27 | Flanş çapı ：: | 75mm-2190mm |
| Uygulama: | Endüstriyel, Petrol | Basınç: | Class150 / 300/600/9001500/2500 |
| Vurgulamak: | Tam Boy kaynak boyunlu flanş,karbon çelik kaynak boyunlu flanş |
||

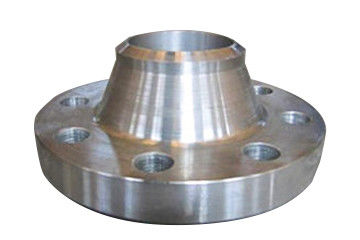

Boyunlu kaynak flanşı, boyunlu bir çeşit flanş ve yuvarlak borunun geçişi ve boru ile alın kaynağı bağlantısının bir tür boru bağlantı elemanıdır. Alın kaynak flanşının deforme olması kolay değildir, iyi kapatılmış, yaygın olarak kullanılır, ilgili sert ve elastik gereksinimler ve makul alın kaynağı inceltme geçişiyle.Kaynak bağlantısı ile bağlantı yüzeyi arasındaki mesafe büyüktür ve bağlantı yüzeyi kaynak sıcaklığı deformasyonu içermez.
Boyunlu kaynak flanşı, entegre flanşa aittir. Konik boynun geçiş yapısı ve alın kaynağı bağlantısı nedeniyle, flanşın mukavemeti ve sertliği güçlendirilir ve sızdırmazlık performansı düz kaynak flanşından daha iyidir.Dezavantajı, dövme ile üretilmesi, çok fazla malzeme tüketmesi ve çok fazla imalat maliyeti olmasıdır.
1. Yüksek basınç, yüksek sıcaklık veya yüksek sızdırmazlık gereksinimleri için uygundur.
2. Alın kaynak flanşı genellikle dövme veya dövme işleminden yapılır.
3. Çelik levha veya profil çeliği imalat için kullanıldığında, aşağıdaki gereksinimler karşılanmalıdır:
(1) alın kaynak flanşı, laminasyon hatası olmaksızın ultrasonik hata tespitine tabi tutulacaktır;
(2) çeliğin yuvarlanma yönü boyunca şeritler halinde kesilmeli, bir halkaya bükülmeli ve alın kaynaklı ve çeliğin yüzeyi halkanın silindirik bir yüzeyini oluşturmalıdır.Çelik plaka doğrudan boyun alın kaynak flanşına işlenmemelidir;
(3) halkanın alın kaynağı tam penetrasyon kaynağı olmalıdır;
(4) halkanın alın kaynağı, kaynak sonrası ısıl işleme tabi tutulacak ve% 100 ışın veya ultrasonik kusur tespitine tabi olacak ve ışın algılama standartları karşılayacak ve ultrasonik algılama ulusal gereklilikleri karşılayacaktır.
1, popo kaynak flanş deforme kolay değil, iyi mühürlenmiş ve yaygın olarak kullanılan.
2, karşılık gelen sert ve elastik gereksinimleri ve makul alın kaynak inceltme geçiş.
3, kaynak kavşak ve bağlantı yüzeyi arasındaki mesafe büyüktür ve bağlantı yüzeyi kaynak sıcaklığı deformasyonu içermez.
4, büyük basınç veya sıcaklık dalgalanmaları veya yüksek sıcaklık, yüksek basınç ve düşük sıcaklık ile boru hatları için uygun nispeten karmaşık bir boynuz şekli yapısı benimser.
5, genellikle PN daha 2.5MPa Boru Hattı ve vana bağlantısı ile boru hatları için kullanılır;ayrıca pahalı, yanıcı ve patlayıcı medya boru hattını taşımak için kullanılır.
Tam Boy Isıl İşlem Sonrası Karbon Çelik Kaynak Boyunlu Flanş veri sayfası
| Boyunlu kaynaklı çelik flanş | ||||||||||||
| Nominal boyut | Bağlantı boyutu | Flanş kalınlığı | Flanş boynu | Flanş yüksekliği | ||||||||
| Flanş çapı | Merkez deliği çapı | Cıvata deliği çapı | Cıvata deliği sayısı | cıvata | N- | S | 'H | R, | ||||
| DN | bir | B | ||||||||||
| 10 | 90 | 60 | 14 | 4 | M12 | 16 | 28 | 28 | 1.8 | 6 | 4 | 35 |
| 15 | 95 | 65 | 14 | 4 | M12 | 16 | 32 | 32 | 2.0 | 6 | 4 | 38 |
| 20 | ] 05 | 75 | 14 | 4 | M12 | 18 | 40 | 40 | 2.3 | 6 | 4 | 40 |
| 25 | 115 | 85 | 14 | 4 | M12 | 18 | 46 | 46 | 2.6 | 6 | 4 | 40 |
| 32 | 140 | 100 | 18 | 4 | M16 | 18 | 56 | 56 | 2.6 | 6 | 6 | 42 |
| 40 | 150 | 110 | 18 | 4 | M16 | 18 | 64 | 64 | 2.6 | 7 | 6 | 45 |
| 50 | 165 | 125 | 18 | 4 | M16 | 18 | 74 | 74 | 2.9 | 8 | 5 | 45 |
| 65 | 185 | 145 | 18 | 8 | M16 | 18 | 92 | 92 | 2.9 | 10 | 6 | 45 |
1. Farklı kaynak formları: alın kaynağı olabilirken yassı kaynak radyografiye alınamaz.
2. Boyun düz kaynak flanşlı boru ile flanş arasındaki kaynak dikişi formu, kaynak kaynağı iken, boyun düz kaynaklı flanş ve boru arasındaki kaynak dikişi formu çevresel kaynaktır.
3. Yassı kaynak şekli iki fileto kaynağıdır ve alın kaynağı şekli bir alın kaynağıdır.
4. Farklı malzemeler: boyunlu kaynak flanşı malzemesi gereksinimleri karşılayan kalınlık ile sıradan çelik levhadan işlenirken, boyunlu kaynak flanşı malzemesi çoğunlukla dövme çelik parçalardan işlenir.
5. Nominal basınç farklıdır: boyunlu yassı kaynak flanşının nominal basıncı 0.6-4.0mpa, boyunlu yassı kaynak flanşının nominal basıncı 1-25mpa'dır.
6. Açıkçası, boyunlu yassı kaynak flanşının uygulanabilir basınç seviyesi daha düşüktür.
7. Farklı bağlantı yöntemleri: boyun düz kaynak flanşı ile boyun alın kaynak flanşı arasındaki en büyük fark, nozul ve flanş arasındaki bağlantı yönteminde yatmaktadır.
8. Genel olarak, boyun düz kaynak flanşı, nozul ve flanş arasındaki fileto bağlantısı iken, boyun alın kaynak flanşı, flanş ve nozul arasındaki alın derzidir.
a.Plastik kabarcık çanta paketi b. Taşıma çantası paketi c. Palet d.Özelleştirilmiş
Bizim Tam Boy Post Isıl İşlem Karbon Çelik Kaynak Boyun Flanş fabrikası üretim için yüksek yeteneğe sahiptir, teslim süresi küçük miktar için 45 gündür veya bunun için acele ederseniz, nakliye tarihinizi ayarlayabilir ve karşılayabiliriz.
