Ürün ayrıntıları:
|
| Ürün adı: | Alın kaynak flanşı | Malzeme: | Karbon çelik |
|---|---|---|---|
| Bağ: | kaynak | Standart: | GB / ANSI / JIS / DIN |
| paketleme: | Standart paketleme | kullanım: | Su Gaz Yağı Taşıma |
| Vurgulamak: | 2.5MPa Alın Kaynak Flanşı,DN65 Alın Kaynak Flanşı,Boru Hattı Alın Kaynak Flanşı |
||

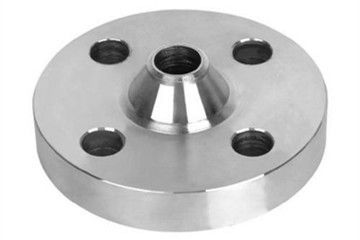

Yüksek boyunlu flanş olarak da bilinen alın kaynak flanşı, boyun ve boru geçişli flanş ile boru ile alın kaynağı bağlantısını ifade eden bir çeşit boru bağlantı elemanıdır.Alın kaynak flanşının deforme olması, iyi kapatılması ve yaygın olarak kullanılması kolay değildir.Büyük basınç veya sıcaklık dalgalanması veya yüksek sıcaklık, yüksek basınç ve düşük sıcaklıkta olan boru hatları için uygundur.Fiyat nispeten ucuz ve nominal basınç 2,5 MPa'dan fazla değil;Aynı zamanda pahalı, yanıcı ve patlayıcı ortamların taşınmasında da kullanılır.Nominal basınç yaklaşık pn16mpa'dır.
Standart: GB / ANSI / JIS / DIN
Bağlantı: Kaynak
Kullanım: Convey Water Gas Oil
Alın kaynağı flanşının montaj sırası:
1. Öncelikle alın kaynak flanşı birleştirilmeden önce, bağlı paslanmaz çelik boru ek parçalarının iç ve dış tarafları ayıklanmalıdır.
2. Yivli halkalı flanş plakaları sırasıyla bağlanacak borulara monte edilir.
3. O-şekilli kauçuk sızdırmazlık halkasını ve paslanmaz çelik sızdırmazlık halkasını oluk halkalı flanş plakasının her iki tarafına takın.Sızdırmazlık halkasının iç çapı borununki ile aynıdır.
4. Ardından flanş deliklerini cıvatalarla bağlayın ve cıvata grubunu simetrik olarak sıkın.
5. Alın kaynağı flanşını sıkarken, her bir eklemin sızdırmazlığının gerekli özelliklere ulaşmasına dikkat edilmelidir.
Karbon Çelik Flanşlar Alın kaynak flanşı aşağıdaki gibi teknik veri sayfası:
| Nominal çap | 16kg = l.6 MPa | ||||
| dış çap | Cıvata deliği mesafesi | Cıvata çapı | Cıvata deliği numarası | Flanş kalınlığı | |
| DN10 | 90 | 60 | 14 | 4 | 14 |
| DN15 | 95 | 65 | 14 | 4 | 14 |
| DN20 | 105 | 75 | 14 | 4 | 16 |
| DN25 | 115 | 85 | 14 | 4 | 16 |
| DN32 | 140 | 100 | 18 | 4 | 18 |
| DN40 | 150 | 110 | 18 | 4 | 18 |
| DN50 | 165 | 125 | 18 | 4 | 20 |
| DN65 | 185 | 145 | 18 | 4 | 20 |
| DN80 | 200 | 160 | 18 | 8 | 20 |
| DN100 | 220 | 180 | 18 | 8 | 22 |
| DN125 | 250 | 210 | 18 | 8 | 22 |
| DN150 | 285 | 240 | 22 | 8 | 24 |
a.Plastik balonlu torba paketi b. Dokuma torba paketi c. Palet d.Özelleştirilmiş.
Çelik yassı fabrikamız üretim için yüksek kabiliyete sahiptir, teslimat süresi küçük miktar için 35 gündür veya bunun için acele ederseniz, nakliye tarihinizi ayarlayabilir ve karşılayabiliriz.
