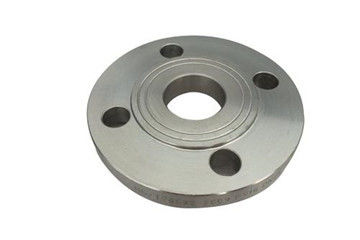

Ürün ayrıntıları:
|
| Ürün adı: | Soket kaynak flanşı | Malzeme: | Karbon çelik |
|---|---|---|---|
| Bağ: | kaynak | Standart: | DIN, ANSI, ASTM, JIS, GB |
| boyut: | Özel Boyut | Uygulama: | Petrol, petrol |
| Vurgulamak: | ASME Soket Kaynak Flanşı,40mpa Soket Kaynak Flanşı,DN1000 Soket Kaynak Flanşı |
||
Soket kaynak flanşının temel şekli, boyunlu yassı kaynak flanşı ile aynıdır.Flanşın iç deliğine bir soket açılır ve boru sokete sokularak kaynak yapılır.Kaynak halkasını flanşın arkasına kaynaklayın.Soket flanşı ile oluk arasındaki boşluğun aşınması kolaydır.İçten kaynak yapılırsa, korozyon önlenebilir.
Soket kaynak flanşının yorulma mukavemeti, düz kaynak flanşından% 5 daha yüksektir ve statik mukavemet aynıdır.Bu soket uç flanşını kullanırken, iç çapı borunun iç çapına uygun olmalıdır.Soket flanşları yalnızca nominal çapı 50 veya daha az olan borular için uygundur.
Soket kaynak flanşının uygulama kapsamı: kazan, basınçlı kap, petrol, kimya, gemi yapımı, ilaç, metalurji, makine ve dirsek damgalama endüstrileri.Genellikle PN ≤ 10.0 MPa ve DN ≤ 50 boru hatlarında kullanılır.
OD: DN = 10-1000, PN = 6.0-40mpa.
Malzeme: 304, 304L, 316, 316L, 904L, 2520, vb.
Standartlar: DIN, JIS, GB, ASTM / ASME.
Soket kaynak flanşı, kaynak sırasında kaynak ekleminin hizalanmamasından kaynaklanan sızıntıyı önleyen flanş gövdesini ve soketi bütün bir yapı olarak tasarlar.Basit yapı, rahat kullanım ve iyi sızdırmazlık performansının avantajlarına sahiptir.Soket kaynak flanşının pas işleme yöntemleri aşağıdaki gibidir:
1. Aşındırıcı bez ve tel fırça ile temizleyin.
2. Tungsten çelik bıçakla geniş pas alanını temizleyin.
3. Kaynak cürufunu ve diğer çıkıntıları ve çapakları bir törpü ile temizleyin.
4. Kenarlarda ve köşelerde korozyonu gidermek için bir kazıyıcı ve tel fırça kullanın.
5. Temiz bir bezle temizleyin veya bezi temizlemek için solvente batırın ve zamanında astar uygulayın.
Karbon Çelik Flanşlar Soket kaynak flanşı aşağıdaki gibi teknik veri sayfası:
| inç | Nominal çap | 10kg = l.0MPa | ||||
| dış çap | Cıvata deliği mesafesi | Cıvata çapı | Cıvata deliği numarası | Flanş kalınlığı | ||
| 3/8 | DN10 | 50 | 60 | 14 | 4 | 14 |
| 1/2 | DN15 | 59 | 65 | 14 | 4 | 14 |
| 3/4 | DN20 | 105 | 75 | 14 | 4 | 16 |
| 1 | DN25 | 115 | 85 | 14 | 4 | 16 |
| 1¼ | DN32 | 140 | 100 | 18 | 4 | 18 |
| 1½ | DN40 | 150 | 110 | 18 | 4 | 18 |
| 2 | DN50 | 165 | 125 | 18 | 4 | 20 |
| 2½ | DN65 | 185 | 145 | 18 | 4 | 20 |
| 3 | DN80 | 200 | 160 | 18 | 8 | 20 |
| 3½ | DN100 | 220 | 180 | 18 | 8 | 22 |
| 4 | DN125 | 250 | 210 | 18 | 8 | 22 |
| 5 | DN150 | 285 | 240 | 22 | 8 | 24 |
| 6 | DN200 | 340 | 295 | 22 | 8 | 24 |
| 8 | DN250 | 395 | 350 | 22 | 12 | 26 |
| 10 | DN300 | 445 | 400 | 22 | 12 | 28 |
| 12 | DN350 | 505 | 460 | 22 | 16 | 30 |
| 14 | DN400 | 565 | 515 | 26 | 16 | 32 |
| 16 | DN450 | 615 | 565 | 26 | 20 | 35 |
| 18 | DN500 | 670 | 620 | 26 | 20 | 38 |
| 20 | DN600 | 780 | 725 | 26 | 20 | 42 |
a.Plastik balonlu torba paketi b. Dokuma torba paketi c. Palet d.Özelleştirilmiş.
Çelik yassı fabrikamız yüksek üretim kabiliyetine sahiptir, teslimat süresi küçük miktar için 45 gündür veya bunun için acele ederseniz, nakliye tarihinizi ayarlayabilir ve karşılayabiliriz.
İlgili kişi: Rachel Zhang
Tel: 13679287344
