Ürün ayrıntıları:
|
| Ürün adı:: | Kaynak boyunlu flanş | Standart:: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| Konu:: | M10-M27 | Flanş çapı ：: | 75mm-2190mm |
| Uygulama: | Endüstriyel, Petrol | Basınç: | Class150 / 300/600/9001500/2500 |
| Vurgulamak: | cs kaynak boyun boru flanşları,cs düz yüz kaynak boyun flanş |
||

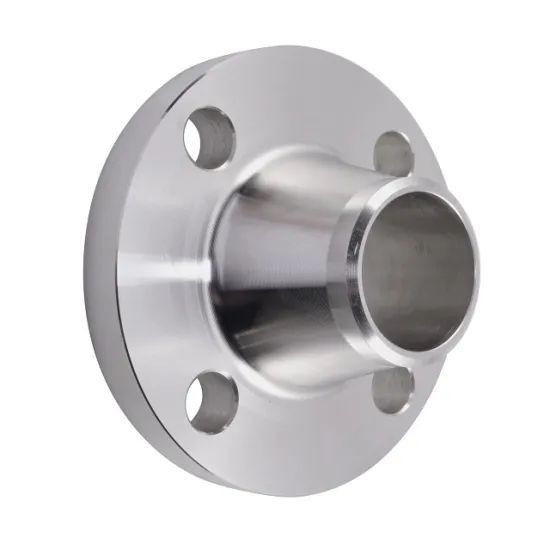

Boyunlu alın kaynak flanşı, boyunlu bir tür flanş ve yuvarlak boru geçişi ve boru ile alın kaynağı bağlantısı olan bir tür boru bağlantı elemanıdır. Alın kaynağı flanşının deforme edilmesi kolay değildir, iyi sızdırmazdır, yaygın olarak kullanılır, karşılık gelen sert ve elastik gereksinimler ve makul alın kaynağı inceltme geçişi ile.Kaynak bağlantısı ve bağlantı yüzeyi arasındaki mesafe büyüktür ve bağlantı yüzeyinde kaynak sıcaklığı deformasyonu yoktur.
Boyun alın kaynak flanşı, entegre flanşa aittir. Konik boynun geçiş yapısı ve alın kaynağı bağlantısı nedeniyle, flanşın mukavemeti ve sertliği güçlendirilir ve sızdırmazlık performansı düz kaynak flanşından daha iyidir.Dezavantajı ise dövme ile imal edilmesi gerekmesi, çok fazla malzeme tüketmesi ve çok fazla imalat maliyetine sahip olmasıdır.
1. Yüksek basınç, yüksek sıcaklık veya yüksek sızdırmazlık gereksinimleri için uygundur.
2. Alın kaynak flanşı genellikle dövme veya dövme işleminden yapılır.
.İmalat için çelik levha veya çelik profil kullanıldığında, aşağıdaki gereksinimler karşılanmalıdır:
(1) Alın kaynak flanşı, laminasyon kusurları olmaksızın ultrasonik kusur tespitine tabi olacaktır;
(2) çeliğin yuvarlanma yönü boyunca şeritler halinde kesilmeli, bükülmeli ve bir halkaya alın kaynaklanmalı ve çeliğin yüzeyi halkanın silindirik bir yüzeyini oluşturmalıdır.Çelik levha doğrudan boyun alın kaynak flanşına işlenmemelidir;
(3) halkanın alın kaynağı tam nüfuziyetli kaynak olacaktır;
(4) Halkanın alın kaynağı kaynak sonrası ısıl işleme tabi olacak ve %100 ışın veya ultrasonik kusur algılamaya tabi olacak ve ışın algılama standartları karşılamalı ve ultrasonik algılama ulusal gereksinimleri karşılamalıdır.
1. Nominal basınç farklıdır: Boyunlu düz kaynak flanşının nominal basıncı 0,6-4,0mpa iken, boyunlu düz kaynak flanşının nominal basıncı 1-25mpa'dır.
2.Açıkçası, boyunlu düz kaynak flanşının uygulanabilir basınç seviyesi daha düşüktür.
3. Farklı bağlantı yöntemleri: Boyun düz kaynak flanşı ile yapıdaki boyun alın kaynak flanşı arasındaki en büyük fark, meme ve flanş arasındaki bağlantı yönteminde yatmaktadır.
4. Genel olarak, boyun düz kaynak flanşı, meme ile flanş arasındaki köşe bağlantısı iken, boyun alın kaynak flanşı, flanş ile meme arasındaki alın bağlantısıdır.
Tam Boy Kaynak Boyunlu Karbon Çelik Flanşlar veri sayfası
| Boyun alın kaynaklı çelik flanş | ||||||||||||
| Nominal boyut | Bağlantı boyutu | Flanş kalınlığı | flanş boyun | Flanş yüksekliği | ||||||||
| Flanş çapı | Merkez delik çapı | Cıvata deliği çapı | Cıvata deliği sayısı | cıvata | n | S | H | r | ||||
| DN | A | B | ||||||||||
| 10 | 90 | 60 | 14 | 4 | M12 | 16 | 28 | 28 | 1.8 | 6 | 4 | 35 |
| 15 | 95 | 65 | 14 | 4 | M12 | 16 | 32 | 32 | 2.0 | 6 | 4 | 38 |
| 20 | ]05 | 75 | 14 | 4 | M12 | 18 | 40 | 40 | 2.3 | 6 | 4 | 40 |
| 25 | 115 | 85 | 14 | 4 | M12 | 18 | 46 | 46 | 2.6 | 6 | 4 | 40 |
| 32 | 140 | 100 | 18 | 4 | M16 | 18 | 56 | 56 | 2.6 | 6 | 6 | 42 |
| 40 | 150 | 110 | 18 | 4 | M16 | 18 | 64 | 64 | 2.6 | 7 | 6 | 45 |
| 50 | 165 | 125 | 18 | 4 | M16 | 18 | 74 | 74 | 2.9 | 8 | 5 | 45 |
| 65 | 185 | 145 | 18 | 8 | M16 | 18 | 92 | 92 | 2.9 | 10 | 6 | 45 |
1. Farklı kaynak biçimleri: düz kaynak radyograflanamazken alın kaynağı yapılabilir.
2. Boyun yassı kaynak flanşlı boru ile flanş arasındaki kaynak dikişi şekli köşe kaynağı, boyun düz kaynaklı flanş ile boru arasındaki kaynak dikişi şekli çevresel kaynaktır.
3. Düz kaynak şekli iki köşe kaynağıdır ve alın kaynağı şekli bir alın çevresel kaynaktır.
4. Farklı malzemeler: Boyunlu kaynak flanşının malzemesi, gereksinimleri karşılayan kalınlıkta sıradan çelik levhadan işlenirken, boyunlu kaynak flanşının malzemesi çoğunlukla dövme çelik parçalardan işlenir.
1, Alın kaynak flanşının deforme olması, iyi sızdırmazlığı ve yaygın olarak kullanılması kolay değildir.
2, Karşılık gelen sert ve elastik gereksinimlere ve makul alın kaynağı inceltme geçişine sahiptir.
3, Kaynak bağlantısı ile bağlantı yüzeyi arasındaki mesafe büyüktür ve bağlantı yüzeyi kaynak sıcaklığı deformasyonundan arındırılmıştır.
4, büyük basınç veya sıcaklık dalgalanmaları olan boru hatları veya yüksek sıcaklık, yüksek basınç ve düşük sıcaklık ile boru hatları için uygun olan nispeten karmaşık bir boynuz şekli yapısını benimser.
5, genellikle PN 2.5MPa'dan büyük boru hatları ve vana bağlantısı için kullanılır;ayrıca pahalı, yanıcı ve patlayıcı ortam boru hattını taşımak için kullanılır.
a.Plastik balonlu poşet paketi b.Dokuma poşet paketi c.Palet d.özelleştirilmiş
Tam Boy Kaynak Boyunlu Karbon Çelik Flanş fabrikamız üretim için yüksek yeteneğe sahiptir, teslimat süresi küçük miktarlar için 45 gündür veya bunun için aceleniz varsa, nakliye tarihinizi ayarlayabilir ve karşılayabiliriz.
