Ürün ayrıntıları:
|
| Malzeme: | Paslanmaz çelik | bağlantı: | Kaynak |
|---|---|---|---|
| Standart: | DIN,ANSI,ASTM,GB | boyut: | 1/8"~2",1/2' ~ 6' |
| Uygulama: | Kimya, İnşaat | Paketleme: | Karton / Ahşap Kutu / Poli Ahşap Kutu |
| Vurgulamak: | DN10 Kaynaklanabilir Boru Flanşı,ASTM B381 Kaynaklanabilir Boru Flanşı,2500LBS Kaynaklanabilir Boru Flanşı |
||

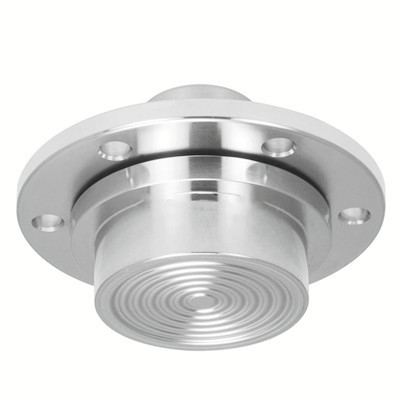

Paslanmaz çelikPJ-SEFlanş malzemeleri kurtarmaktır.Yapısı iki bölüme ayrılmıştır.Borunun bir ucu boru ile birleştirilir ve diğer ucu alın kaynak halkası yapılır.Flanş plakası düşük kaliteli malzemeden, boru kısmı ise boru ile aynı malzemeden yapılmıştır.
Boyut: 1/2" ila 48"
Sınıf:304/ 304L/ 316/ 316L
Basınç Sınıfı: 150-2500LBS
Standart: ASME B16.5, ASTM A182
ASTM B381 DN10-DN600 ASTM16.5 sınıf 150 Paslanmaz çelik PJ-SE flanşı teknik veri sayfası aşağıdaki gibidir:
| Nominal boyut | Bağlantı boyutu | Flanş kalınlığı | Sızdırmazlık yüzeyinin boyutu | astar kalınlığı | |||||
| Flanş dış çapı | Merkez daire çapı | cıvata deliği çapı | Cıvata deliği sayısı | D | dl | dışbükey yüzey | |||
| 40 | 130 | 100 | 14 | 4 | 14 | 80 | 30 | 3 | 2 |
| 50 | 140 | 110 | 14 | 4 | 14 | 90 | 45 | 3 | 2 |
| 65 | 160 | 130 | 14 | 4 | 14 | 110 | 60 | 3 | 2 |
| 80 | 190 | 150 | 18 | 4 | 16 | 128 | 75 | 3 | 2 |
| 100 | 210 | 170 | 18 | 4 | 16 | 148 | 95 | 3 | 2 |
| 125 | 240 | 200 | 18 | 8 | 18 | 178 | 110 | 3 | 2 |
| 150 | 265 | 225 | 18 | 8 | 18 | 202 | 130 | 3 | 2 |
| 200 | 320 | 280 | 18 | 8 | 20 | 258 | 190 | 4 | 2 |
| 250 | 375 | 335 | 18 | 12 | 22 | 312 | 235 | 4 | 2 |
| 300 | 440 | 395 | 22 | 12 | 22 | 365 | 285 | 5 | 3 |
| 350 | 490 | 445 | 22 | 12 | 22 | 415 | 330 | 5 | 3 |
Paslanmaz çelikPJ-SEFlanş maliyetten tasarruf edebilir.Borunun malzemesi özel ve fiyatı pahalı olduğunda, aynı malzemeden yapılmış flanşların kaynak maliyeti yüksektir.İnşaat için uygundur ve bağlantı sırasında karşılık gelen flanş cıvata deliklerinin rahatsızlığını önleyebilir.
Paslanmaz çelikPJ-SEflanş, ısıtma, ısıtma, su taşıma, kimya sanayi, doğal gaz, ısı, kanalizasyon arıtma, su kaynağı, köprü, çelik yapı, deniz suyu taşıma ve kazık gibi boru hattı mühendisliği alanlarında yaygın olarak kullanılmaktadır.
