Ürün ayrıntıları:
|
| Ürün adı: | Paslanmaz Çelik Flanş | Standart: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| boyut: | 1/8 "~ 2" | Uygulama: | Kimyasal, Bağlantı Boruları |
| teknik: | ALIN KAYNAK | paketleme: | tahta sandık, Çantalar |
| Vurgulamak: | DN65 Paslanmaz Çelik Boru Ek Parçaları,OD 185MM Alın Kaynaklı Flanş,20MM Kalın Alın Kaynaklı Flanş |
||

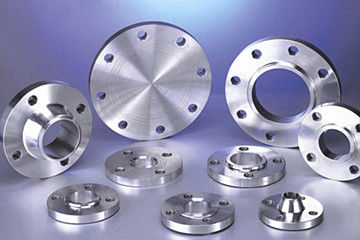

Paslanmaz çelik flanş bağlantısı beş yola ayrılabilir: düz kaynak, alın kaynağı, soket kaynağı, gevşek manşon, dişli bağlantı.Yassı kaynak, iç tabakayı değil, yalnızca dış tabakayı kaynaklamak için kullanılır;yaygın olarak orta ve düşük basınçlı boru hatlarında kullanılır ve boru hattının nominal basıncı 2,5 MPa'dan azdır.Düz kaynak flanşının düz tip, içbükey dışbükey tip ve zıvana oluk tipi olmak üzere üç çeşit sızdırmazlık yüzeyi vardır.Bunlar arasında en yaygın olarak kullanılan düz tiptir ve fiyatı uygun ve uygun maliyetlidir.
Paslanmaz çelik boru flanş bağlantı parçaları Paslanmaz çelik flanş aşağıdaki gibi teknik veri sayfası:
| inç | Nominal çap | 10kg = l.0MPa | ||||
| dış çap | Cıvata deliği mesafesi | Cıvata çapı | Cıvata deliği numarası | Flanş kalınlığı | ||
| 3/8 | DN10 | 50 | 60 | 14 | 4 | 14 |
| 1/2 | DN15 | 59 | 65 | 14 | 4 | 14 |
| 3/4 | DN20 | 105 | 75 | 14 | 4 | 16 |
| 1 | DN25 | 115 | 85 | 14 | 4 | 16 |
| 1¼ | DN32 | 140 | 100 | 18 | 4 | 18 |
| 1½ | DN40 | 150 | 110 | 18 | 4 | 18 |
| 2 | DN50 | 165 | 125 | 18 | 4 | 20 |
| 2½ | DN65 | 185 | 145 | 18 | 4 | 20 |
| 3 | DN80 | 200 | 160 | 18 | 8 | 20 |
| 3½ | DN100 | 220 | 180 | 18 | 8 | 22 |
| 4 | DN125 | 250 | 210 | 18 | 8 | 22 |
Standart: GB / ANSI / JIS / DIN
Boyut: 1/8 "~ 2"
Uygulama: Kimyasal, Bağlantı Boruları
Paslanmaz çelik flanş, alın kaynağı bağlantısıdır, flanşın iç ve dış katmanları kaynak yapılmalıdır, genellikle orta ve yüksek basınçlı boru hattında kullanılır, boru hattının nominal basıncı 0.25 ~ 2.5MPa arasındadır.Alın kaynağı flanş bağlantısının sızdırmazlık yüzeyi içbükey dışbükey tiptir ve kurulum nispeten karmaşıktır, bu nedenle işçilik maliyeti, kurulum yöntemi ve yardımcı malzeme maliyeti nispeten yüksektir.
Paslanmaz çelik flanş, genellikle nominal basıncı 10.0MPa veya daha düşük ve nominal çapı 40 mm veya daha küçük olan borularda kullanılan soket kaynak bağlantısıdır.Gevşek manşon genellikle düşük basınçlı ancak aşındırıcı ortamdaki boru hattında kullanılır, bu nedenle bu tür flanşlar güçlü korozyon direncine sahiptir ve esas olarak paslanmaz çelikten yapılmıştır.
a.Plastik balonlu torba paketi b. Dokuma torba paketi c. Palet d.Özelleştirilmiş.
Çelik yassı fabrikamız yüksek üretim kabiliyetine sahiptir, teslimat süresi küçük miktar için 30 gündür veya bunun için acele ederseniz, nakliye tarihinizi ayarlayabilir ve karşılayabiliriz.
