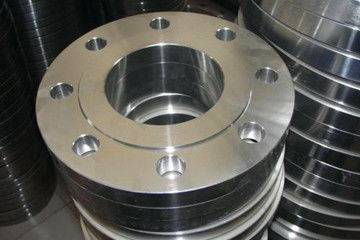

Ürün ayrıntıları:
|
| Ürün adı: | Alın kaynak flanşı | Standart: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| Malzeme: | Paslanmaz çelik | boyut: | 1/8 '~ 6' |
| Uygulama: | Boruları Bağlayın | paketleme: | Ahşap kasa |
| Vurgulamak: | DN40 Alın Kaynak Flanşı,GB Alın Kaynak Flanşı,OD 150mm Paslanmaz Çelik Flanşlar |
||
Alın kaynak flanşı, üretim ve uygulamada belirli teknik gerekliliklere ve teknik parametrelere sahiptir ve belirli yöntem ve yöntemlere göre üretilmeli ve işlenmelidir: Halkanın alın kaynağı, kaynak sonrası ısıl işlem ve% 100 ışın veya ultrasonik teste tabi tutulmalıdır. ve ışın testi JB4730'un sınıf II gereksinimlerini karşılar ve ultrasonik test JB4730'un sınıf I gereksinimlerini karşılar.
Alın kaynak flanşı hammaddedir, çelik levha ultrasonik kusur tespiti olmalı, laminasyon hatası olmamalı, kaliteli ve fonksiyonel problemler sağlamak için, üretim ve muayenenin belirli kalite gerekliliklerine uygun olarak, çelik levhanın kalite olmadan üretim ve kullanımının sağlanması sorunlar.
Paslanmaz çelik flanşlı bağlantı parçaları Alın kaynak flanşı aşağıdaki gibi teknik veri sayfası:
| Nominal çap | 16kg = l.6 MPa | ||||
| dış çap | Cıvata deliği mesafesi | Cıvata çapı | Cıvata deliği numarası | Flanş kalınlığı | |
| DN10 | 90 | 60 | 14 | 4 | 14 |
| DN15 | 95 | 65 | 14 | 4 | 14 |
| DN20 | 105 | 75 | 14 | 4 | 16 |
| DN25 | 115 | 85 | 14 | 4 | 16 |
| DN32 | 140 | 100 | 18 | 4 | 18 |
| DN40 | 150 | 110 | 18 | 4 | 18 |
| DN50 | 165 | 125 | 18 | 4 | 20 |
| DN65 | 185 | 145 | 18 | 4 | 20 |
| DN80 | 200 | 160 | 18 | 8 | 20 |
| DN100 | 220 | 180 | 18 | 8 | 22 |
| DN125 | 250 | 210 | 18 | 8 | 22 |
| DN150 | 285 | 240 | 22 | 8 | 24 |
| DN200 | 340 | 295 | 22 | 8 | 26 |
| DN250 | 405 | 355 | 26 | 12 | 29 |
| DN300 | 460 | 410 | 26 | 12 | 32 |
| DN350 | 520 | 470 | 26 | 16 | 35 |
| DN400 | 580 | 525 | 30 | 16 | 38 |
| DN450 | 640 | 585 | 30 | 20 | 42 |
| DN500 | 715 | 650 | 33 | 20 | 46 |
Standart: GB / ANSI / JIS / DIN
Boyut: 1/8 '~ 6'
Uygulama: Boruları Bağlayın
Alın kaynağı flanşı büyük ölçüde yerden tasarruf sağlayabilir, ağırlığı azaltabilir ve eklemin sızıntı fenomeni görünmemesini sağlayabilir, çok iyi bir sızdırmazlık fonksiyonuna sahiptir.Contanın çapı küçültülür ve bu da sızdırmazlık yüzeyinin kesitini azaltır.Cıvataların boyutu ve sayısı buna göre azaltılacak, böylece sonunda küçük ve hafif bir alın kaynağı flanşı ortaya çıkacaktır.Bu nedenle, bu, kalite ve alan yükünü azaltan ve endüstri üzerinde önemli bir etkiye sahip olan mükemmel bir flanştır.
a.Plastik balonlu torba paketi b. Dokuma torba paketi c. Palet d.Özelleştirilmiş.
Çelik yassı fabrikamız yüksek üretim kabiliyetine sahiptir, teslimat süresi küçük miktar için 30 gündür veya bunun için acele ederseniz, nakliye tarihinizi ayarlayabilir ve karşılayabiliriz.
