Ürün ayrıntıları:
|
| Ürün adı: | Alın kaynak flanşı | Standart: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| Kalınlık: | 12 mm - 58 mm | Dış çap: | 14-2020 mm |
| İç çap: | 15-2024 mm | Konu: | M10-M27 |
| Vurgulamak: | OD 14MM Alın Kaynak Flanşı,58mm Kalınlık Alın Kaynak Flanşı,M27 İplik Alın Kaynak Flanşı |
||

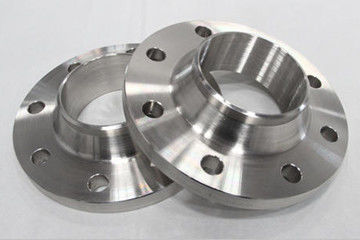

Alın kaynak flanşı, boyun ve boru geçişli flanş ve boru ile alın kaynağı bağlantısını ifade eden bir çeşit boru bağlantı parçalarıdır.Deforme olması kolay değildir, iyi kapatılır ve yaygın olarak kullanılır.Karşılık gelen sertlik ve esneklik gereksinimlerine ve makul alın kaynağı inceltme geçişine sahiptir.Kaynak bağlantısı ile bağlantı yüzeyi arasındaki mesafe büyüktür ve bağlantı yüzeyi kaynak sıcaklığı deformasyonundan arındırılmıştır.
Alın kaynağı flanşı, büyük basınç veya sıcaklık dalgalanması veya yüksek sıcaklık, yüksek basınç ve düşük sıcaklıkta boru hattı için uygun olan nispeten karmaşık bir ağızlık yapısına sahiptir.Genellikle 2.5MPa'dan daha büyük PN ile boru hattı ve vana bağlantısı için kullanılır ve ayrıca pahalı, yanıcı ve patlayıcı ortam taşıyan boru hattı için kullanılır.
Flanş dış çapı: 75mm-2190mm
Cıvata deliği orta dairenin çapı: 50 mm - 2130 mm
Cıvata deliği çapı: 11mm-30mm
Cıvata deliği sayısı: 4-48
Konu: m10-m27
Flanş kalınlığı: 12 mm-58 mm
Boru dış çapı: a (17,2-2032 mm) B (14-2020 mm)
Flanş iç çapı: a (18-2036mm) B (15-2024mm)
Flanşın teorik ağırlığı: 0.36kg-234.6kg (DN 1800)
1. Alın kaynak flanşı için nominal basınç PN 0.25mp-1.0mpa olan karbon çeliği ve östenitik paslanmaz çelik dövme parçalar.Grade I dövme işlemlerine izin verilir.
2. Aşağıdaki hükümlere ek olarak, 1,6 mpa-6,3 mpa nominal basınç PN'ye sahip dövmeler, II. Derece veya üstü gereklilikleri karşılayacaktır.
3. Aşağıdaki koşullardan biri karşılanırsa, III ve Dövmelerin gerekliliklerini karşılamalıdır:
(1) PN ≥ 10.0MPa nominal basınçlı flanş dövmeleri;
(2) PN> 4.0Mpa nominal basınçlı krom molibden çelik dövme;
(3) Nominal basınç PN> 1.6Mpa ve çalışma sıcaklığı ≤ - 20 ℃ olan ferritik çelik dövme parçalar.
Paslanmaz Çelik Flanşlar Alın kaynak flanşı teknik veri sayfası aşağıdaki gibidir:
| Alın kaynak flanşı | |||||||||||||||||
| DN | Çelik borunun dış çapı | Bağlantı boyutu | Flanş kalınlığı | Flanşın iç çapı B1 |
Priz | Flanş boynu | yükseklik | Teorik ağırlık | |||||||||
| Flanş dış çapı | Cıvata deliği merkez dairesinin çapı | Cıvata deliği çapı | Cıvata deliği sayısı | Konu | B2 | U | N | R | |||||||||
| Bir | B | Bir | B | Bir | B | ||||||||||||
| 10 | 17.2 | 14 | 100 | 70 | 14 | 4 | M12 | 20 | 11.5 | 9 | 18 | 15 | 9 | 34 | 3 | 26 | 1.14 |
| 15 | 21.3 | 18 | 105 | 75 | 14 | 4 | M12 | 20 | 16 | 12 | 22 | 19 | 10 | 38 | 3 | 26 | 1.26 |
| 20 | 26.9 | 25 | 130 | 90 | 18 | 4 | M16 | 20 | 21 | 19 | 27.5 | 26 | 11 | 48 | 4 | 29 | 1.93 |
| 25 | 33.7 | 32 | 140 | 100 | 18 | 4 | M16 | 24 | 26.5 | 26 | 34.5 | 33 | 13 | 52 | 4 | 32 | 2.43 |
| 32 | 42.4 | 38 | 155 | 110 | 22 | 4 | M20 | 24 | 35 | 30 | 43.5 | 39 | 14 | 64 | 5 | 32 | 3.17 |
| 40 | 48.3 | 45 | 170 | 125 | 22 | 4 | M20 | 26 | 41 | 37 | 49.5 | 46 | 16 | 74 | 5 | 34 | 3.88 |
| 50 | 60.3 | 57 | 180 | 135 | 22 | 4 | M20 | 26 | 52 | 49 | 61.5 | 59 | 17 | 86 | 5 | 38 | 4.61 |
a.Plastik balonlu torba paketi b. Dokuma torba paketi c. Palet d.Özelleştirilmiş.
Çelik yassı fabrikamız yüksek üretim kabiliyetine sahiptir, teslimat süresi küçük miktar için 30 gündür veya bunun için acele ederseniz, nakliye tarihinizi ayarlayabilir ve karşılayabiliriz.
