Ürün ayrıntıları:
|
| Ürün adı:: | Paslanmaz çelik Alın kaynak saplama uçları | Standart:: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| Türler:: | Alın kaynaklı boru bağlantı parçaları | Malzeme:: | Paslanmaz çelik |
| Uygulama:: | Gevşek flanş bağlantısı | Kafa Kodu: | yuvarlak |
| Vurgulamak: | SS Saplama Ucu,Paslanmaz Çelik Saplama Ucu |
||
Saplama uçları bir çeşit çelik alın kaynaklı borudur.Genellikle gevşek flanşın içindeki bir bölümdür.Gevşek flanş, genellikle kaynak lüper flanşı, flanş lüper flanşı ve alın kaynak lüper flanşı dahil olmak üzere lüper flanşı olarak bilinir.Genellikle orta sıcaklık ve basınç yüksek olmadığı ve orta korozyonun güçlü olduğu durumlarda kullanılır.
Orta korozyon güçlü olduğunda, flanş temaslı orta kısım, esas olarak paslanmaz çelik ve diğer malzemeler gibi yüksek dereceli korozyona dayanıklı malzemeler kullanan Saplama uçlarıdır. Dışarıda, sızdırmazlık sağlamak için kelepçelemek için karbon çeliği gibi düşük dereceli malzemenin flanş halkası kullanılır.Kenar bükmeye genel bakış: kenar bükme bir damgalama işlemidir.Birçok çeşit flanşlama ve farklı sınıflandırma yöntemleri vardır.Deformasyon özelliklerine göre, uzama flanşlama ve basınç flanş çekme büzülme flanşlama olarak ayrılabilir.
Flanşlama: Düz kenarın, düzlem parçasının veya işlenmemiş parçanın kavisli yüzey kısmının kenarındaki belirli bir eğri boyunca döndürülmesi ve dikilmesi yöntemini ifade eder. Nihai flanş katsayısını etkileyen ana faktörler şunlardır: (1) plastik malzemenin uzama δ, gerilme sertleştirme indeksi ve anizotropi katsayısı ne kadar büyük olursa, flanşlamaya yardımcı olan nihai flanş katsayısı o kadar küçüktür.
1, alın kaynağı flanş kısa eklem deliği işleme yöntemi: prefabrik delik işleme yöntemi deliğin kenar durumunu belirler.
2, deliğin kenarı çapak, yırtılma, sertleşme tabakası ve diğer kusurlardan arındırıldığında, daha küçük sınır flanş katsayısı, flanşlamaya elverişlidir.
3, şu anda, prefabrik delikler esas olarak delme veya delme yöntemleri ile işlenir.Veriler delme min'inin genel delme değerinden daha küçük olduğunu göstermektedir.
4, Geleneksel delme yöntemi yüksek üretim verimliliğine sahiptir ve özellikle büyük deliklerin işlenmesi için uygundur, ancak deliklerin yüzeyinde sertleşme tabakası, çapak, yırtılma ve benzeri kusurlara neden olur. nihai flanş katsayısı.
5, alt sınır flanş katsayısı delme, delik onarım veya deliğin iç tarafında çapak yapmak için delme ters yönde delik açıldıktan sonra ısıl işlem tavlama yoluyla elde edilebilir.
6, sondajdan sonra çapak alma yöntemi de alt sınır flanş katsayısı elde edebilirsiniz, ancak üretim verimliliği daha düşüktür.
7, popo kaynak flanş kısa eklem önceden oluşturulmuş deliğin göreceli çapı: önceden oluşturulmuş deliğin göreceli çapı ne kadar küçükse, flanş için elverişli nihai flanş katsayısı daha küçüktür.

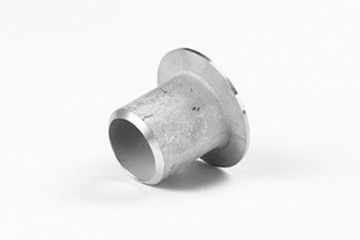

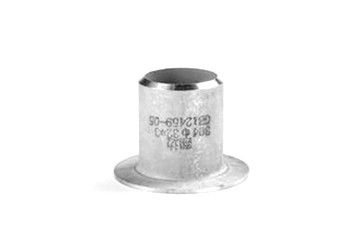

ANSI Alın Kaynağı Ss Saplama Sonu Paslanmaz Çelik Boru Ek Parçaları veri sayfası
| Nominal Çap |
Dış çap | uzunluk | Tur Nominal ve Maksimum Çapı | R, | |||
| DN | NPS | OD | LP | SP | G, | A Maks | B Maks. |
| 15 | 1/2 | 21.3 | 76 | 51 | 35 | 3 | 0.75 |
| 20 | 3/4 | 26,7 | 76 | 51 | 43 | 3 | 0.75 |
| 25 | 1 | 33.4 | 102 | 51 | 51 | 3 | 0.75 |
| 32 | 1.1 / 4 | 42.4 | 102 | 51 | 64 | 5 | 0.75 |
| 40 | 1.1 / 2 | 48,3 | 102 | 51 | 73 | 6 | 0.75 |
| 50 | 2 | 60.3 | 152 | 64 | 92 | 8 | 0.75 |
| 65 | 2.1 / 2 | 73.0 | 152 | 64 | 105 | 8 | 0.75 |
| 80 | 3 | 88.9 | 152 | 64 | 127 | 10 | 0.75 |
| 90 | 3,1 / 2 | 101.6 | 152 | 76 | 140 | 10 | 0.75 |
| 100 | 4 | 114.3 | 152 | 76 | 157 | 11 | 0.75 |
| 125 | 5 | 141.3 | 203 | 76 | 186 | 11 | 1.5 |
| 150 | 6 | 168.3 | 203 | 89 | 216 | 13 | 1.5 |
| 200 | 8 | 219.1 | 203 | 102 | 270 | 13 | 1.5 |
| 250 | 10 | 273,1 | 254 | 127 | 324 | 13 | 1.5 |
| 300 | 12 | 323,9 | 254 | 152 | 381 | 13 | 1.5 |
| 350 | 14 | 355.6 | 305 | 152 | 413 | 13 | 1.5 |
| 400 | 16 | 406.4 | 305 | 152 | 470 | 13 | 1.5 |
| 450 | 18 | 457.2 | 305 | 152 | 533 | 13 | 1.5 |
| 500 | 20 | 508 | 305 | 152 | 584 | 13 | 1.5 |
| 550 | 22 | 559 | 305 | 152 | 641 | 13 | 1.5 |
| 600 | 24 | 610 | 305 | 152 | 692 | 13 | 1.5 |
1. flanş üretim standartları: MSS sp-43, ASME b16.9, GB / t12459, vb malzemeler Karbon çelik, paslanmaz çelik, alaşımlı çelik, vb.
2.Linging diyafram D ve malzeme kalınlığı T, flanşlı önceden oluşturulmuş diyafram daha küçüktür, bu nedenle nihai flanş katsayısı daha küçüktür.
3.Flanş deformasyonu, küresel veya konik zımba, zımbanın ön ucu ile önceden oluşturulmuş delik arasındaki ilk temastır, kalıp ağız alanındaki bükülme deformasyonu düz dipli zımbanınkinden daha küçüktür ve üretilmesi daha kolaydır. delikte plastik deformasyon.
4. Hacim değişmezlik yasasına göre, deformasyon alanının kenarı flanşlama sırasında çatlamak üzereyken nihai teğetsel gerilme değeri artar.Nihai flanş katsayısının daha küçük olduğu görülebilir.
5. zımba şekli: küresel zımba sınırı flanş katsayısı düz dipli zımba daha küçüktür.
6. Buna ek olarak, paraboloid, konik yüzeyli ve geniş radyus yarıçaplı delginin limit flanş katsayısı, düz tabanlı delgiden daha küçüktür.
a.Plastik kabarcık çanta paketi b. Taşıma çantası paketi c. Palet d.Özelleştirilmiş
Bizim ANSI Butt Kaynak SS Saplama Sonu Paslanmaz Çelik Boru Ek Parçaları fabrika üretim için yüksek yeteneği var, teslim süresi küçük miktar için 45 gün, veya bunun için acele iseniz, biz düzenlemek ve nakliye tarihini karşılamak.
