Ürün ayrıntıları:
|
| Ürün adı:: | Paslanmaz çelik alın kaynağı haç | Boyut:: | Tam boyutlu |
|---|---|---|---|
| Boyut aralığı:: | DN15-DN1200 | Bağlantı modu:: | Kaynak, diş, flanş |
| Bağ: | Kaynak, Erkek | paketleme: | Ahşap kasa |

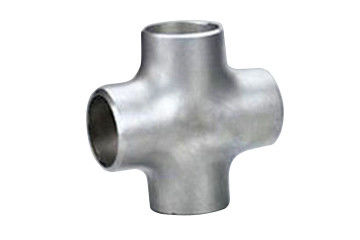

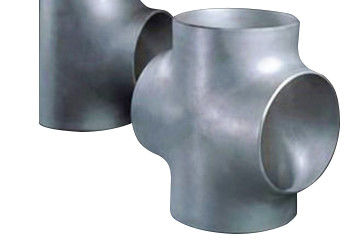

1, haç ana borunun dal borusunda kullanılan bir boru konektörüdür.Çapraz tee eşit çapa ve küçültme çapına bölünebilir.
2, eşit çaplı çapraz tee meme uçları aynı boyuttadır;indirgeme çapraz tişörtünün ana meme boyutu aynıdır ve dallanan borunun meme boyutu ana borununkinden daha küçüktür.
3, haç üretim süreci ağırlıklı olarak hidrolik şişkinlik ve sıcak presleme içerir.
4, çapraz tee hidrolik şişkin çapraz tee ile aynı çapta boş tüp içine sıvı enjekte etmek için özel bir hidrolik pres kullanmaktır.
5, Hidrolik presin iki yatay yan silindiri, boş tüpü sıkmak için senkronize olarak hareket eder, boş tüpün hacmi küçülür, boş tüp içindeki sıvı basıncı artar.
6, metal malzeme yan silindir ve tüp boş sıvı basıncının çift etkisi altında kalıbın iç boşluğu boyunca akar ve şube boru genişletir.
7, çapraz tee sıcak şekillendirme çapraz tee çapı büyüklüğünden daha büyük tüp boş düz çapraz tee çapına düzleştirmek ve germe dalı borusu pozisyonunda bir delik açmaktır.
8, boş tüp ısıtılır, şekillendirme kalıbı içine koymak ve germe dalı borusu kalıbı içine koymak;basınç etkisi altında.
9, boş tüp radyal olarak sıkıştırılır, radyal sıkıştırma sürecinde, metal dal borusunun yönüne akar ve dalın borusunu kalıbın gerilmesi altında oluşturur.
10, haç hidrolik şişkinlik süreci yüksek üretim verimliliği ile bir kez oluşturulabilir;çünkü kesintisiz haçtaki hidrolik şişkinlik işlemi büyük tonaj ekipmanı gerektirir.
11, esas olarak dn400 daha az standart duvar kalınlığı çapraz üretimi için kullanılır.
12, haç sıcak presleme işlemi için gerekli ekipman tonajı azaltılır.
13, sıcak preslenmiş çapraz düşük karbonlu çelik, alaşımlı çelik ve paslanmaz çelik için uygun malzemeler için geniş uyum vardır;özellikle büyük çaplı ve kalın boru duvar haçları için bu şekillendirme işlemi genellikle benimsenir.
14, Alın kaynak haç, sıcak presleme veya dövme ile çelikten yapılmış bir boru bağlantı elemanıdır.Bağlantı şekli, çapraz ve çelik boruyu doğrudan popo kaynağıdır.
15, popo kaynak çapraz ana üretim standartları genellikle GB / T12459, GB / T13401, ASME B16.9, SH3408, SH3409, HG / T21635, Hg / T21631, SY / T0510.
1. Standartlar: GB12459-90, gb12401-90, ASME / ANSI b16.9, DIN, JIS, vb.
2. Malzeme: 304, 304L, 316, 316L, 317L, 321, 2205, 2507, vb.
3. özellikleri: dikişsiz DN15 DN60;DN15'ten DN1200'e dikiş.
4. Yüzey işleme: kumlama, haddeleme, dekapaj ve parlatma.
5. Duvar kalınlığı: 1.2mm-6mm r = 1.5D.
6. Bağlantı modu: kaynak, hızlı montaj, iplik, flanş.
7. Özellikleri ve özellikleri: büyük sıcaklık farkı direnci;normal basınç 16MPa;güçlü korozyon direnci;hassas;duvar kalınlığı.
Paslanmaz Çelik Tee Alın Kaynaklı Paslanmaz Çelik Boru Ek Parçaları veri sayfası
| Nominal çap | Dış çap | Merkezden Sona | |||||
| D1 | D2 | ||||||
| DN | NPS | A Serisi | B Serisi | A Serisi | B Serisi | C | M |
| 15x15x15 | 1 / 2x1 / 2x1 / 2 | 21.3 | 18 | 21.3 | 18 | 25 | 25 |
| 15x15x10 | 1 / 2x1 / 2x3 / 8 | 21.3 | 18 | 17.3 | 14 | 25 | 25 |
| 15x15x8 | 1 / 2x1 / 2x1 / 4 | 21.3 | 18 | 13.7 | 10 | 25 | 25 |
| 20x20x20 | 3/4 x 3/4 x 3/4 | 26.9 | 25 | 26.9 | 25 | 29 | 29 |
| 20x20x15 | 3/4 x 3/4 x 1/2 | 26.9 | 25 | 21.3 | 18 | 29 | 29 |
| 20x20x10 | 3/4 x 3/4 x 3/8 | 26.9 | 25 | 17.3 | 14 | 29 | 29 |
| 25x25x25 | 1x1x1 | 33.7 | 32 | 33.7 | 32 | 38 | 38 |
| 25x25x20 | 1x 1x3 / 4 | 33.7 | 32 | 26.9 | 25 | 38 | 38 |
| 25x25x15 | 1x1x1 / 2 | 33.7 | 32 | 21.3 | 18 | 38 | 38 |
| 32x32x32 | 1.1 / 4x1.1 / 4x1.1 / 4 | 42.4 | 38 | 42.4 | 38 | 48 | 48 |
| 32x32x25 | 1.1 / 4x1.1 / 4x1 | 42.4 | 38 | 33.7 | 32 | 48 | 48 |
| 32x32x20 | 1.1 / 4x1.1 / 4x3 / 4 | 42.4 | 38 | 26.9 | 25 | 48 | 48 |
| 32x32x15 | 1.1 / 4x1.1 / 4x1 / 2 | 42.4 | 38 | 21.3 | 18 | 48 | 48 |
| 40x40x40 | 1.1 / 2x1.1 / 2x1.1 / 2 | 48,3 | 45 | 48,3 | 45 | 57 | 57 |
| 40x40x32 | 1.1 / 2x1.1 / 2x1.1 / 4 | 48,3 | 45 | 42.4 | 38 | 57 | 57 |
| 40x40x25 | 1.1 / 2x1.1 / 2x1 | 48,3 | 45 | 33.7 | 32 | 57 | 57 |
| 40x40x20 | 1.1 / 2x1.1 / 2x3 / 4 | 48,3 | 45 | 26.9 | 25 | 57 | 57 |
| 40x40x15 | 1.1 / 2x1.1 / 2x1 / 2 | 48,3 | 45 | 21.3 | 18 | 57 | 57 |
| 50x50x50 | 2x2x2 | 60.3 | 57 | 60.3 | 57 | 64 | 64 |
| 50x50x40 | 2x2x1.1 / 2 | 60.3 | 57 | 48,3 | 45 | 64 | 60 |
| 50x50x32 | 2x2x1.1 / 4 | 60.3 | 57 | 42.4 | 38 | 64 | 57 |
| 50x50x25 | 2x2x1 | 60.3 | 57 | 33.7 | 32 | 64 | 51 |
| 50x50x20 | 2x2x3 / 4 | 60.3 | 57 | 26.9 | 25 | 64 | 44 |
Petrokimya, petrol ve gaz boru hattı mühendisliği, doğal gaz boru hattı mühendisliği, kimyasal tesis, santral, tersane, süt, gıda, bira, içecek, ilaç, kozmetik ve diğer endüstriyel alanlarda yaygın olarak kullanılmaktadır.
a.Plastik kabarcık çanta paketi b. Taşıma çantası paketi c. Palet d.Özelleştirilmiş
Paslanmaz Çelik Boru Ek Parçaları fabrikamızın Paslanmaz Çelik Tee Alın Kaynağı Haçı, üretim için yüksek yeteneğe sahiptir, teslim süresi küçük miktar için 45 gündür veya bunun için acele ederseniz, nakliye tarihinizi ayarlayabilir ve karşılayabiliriz.
