Ürün ayrıntıları:
|
| Malzeme: | SS304 SS316L | bağ: | Kaynak |
|---|---|---|---|
| standart: | DIN,ANSI,ASTM,GB | Boyut: | Kesintisiz 1/2" - 24" |
| Başvuru: | İnşaat, Bağlantı Boruları | Paketleme: | Karton / Ahşap Kutu / Poli Ahşap Kutu |
| Vurgulamak: | SS316L 4 Yollu Çapraz Boru Ek Parçaları,Dubleks Boru Ek Parçaları Çapraz,ASME Paslanmaz Çelik Boru Ek Parçaları Çapraz |
||

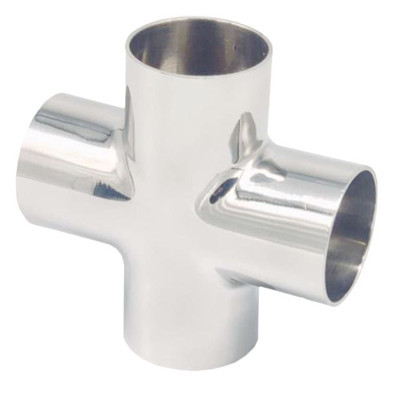

Paslanmaz çelik çapraz, boru hattının kolunda kullanılan bir çeşit boru bağlantı elemanıdır.Dikişsiz borulu çapraz imalatı için yaygın olarak kullanılan iki işlem vardır: hidrolik şişirme ve sıcak presleme.
Paslanmaz çelik çapraz, malzeme şekillendirme için gerekli ekipmanın tonajını azaltan, ısıtmadan sonra presleme sürecini benimser.Sıcak presleme çaprazı, malzemelere geniş ölçüde uyarlanabilirliğe sahiptir.Bu şekillendirme işlemi genellikle büyük çaplı ve kalın boru duvarlı haçlar için kullanılır.
Malzeme: Paslanmaz Çelik 304/316
Bağlantı: Hortum Barb'a Hızlı Bağlantı
Boyut Aralığı: 1" - 4" ve 25.4mm-101,6mm
Çatlama Basıncı: 1/3 ila 25 psig (0,02 ila 1,7 bar)
Çalışma Sıcaklığı: -10℉~400℉ (-23℃~204℃)
ASME B16.9 Paslanmaz Çelik 316 Dubleks 3/4 Paslanmaz çelik çapraz teknik veri sayfası aşağıdaki gibidir:
| Normal Boru Boyutu (inç) | Dış çap | Sonuna Kadar Genter | |
| C | m | ||
| 1/2 | 21.3 | 25.4 | |
| 3/4 | 26,7 | 28.4 | |
| 1 | 33.4 | 38.1 | |
| 1 1/4 | 42.2 | 47.8 | |
| 1 1/2 | 48,3 | 57.2 | |
| 2 | 60.3 | 63,5 | |
| 2 1/2 | 73 | 76.2 | |
| 3 | 88.9 | 85.9 | |
| 3 1/2 | 101.6 | 95.3 | |
| 4 | 114.3 | 104.6 | |
| 5 | 141.3 | 124 | |
| 6 | 168.3 | 142.7 | |
| 8 | 219.1 | 177.8 | |
| 10 | 273.1 | 215.9 | |
| 12 | 323.9 | 254 | |
| 14 | 355,6 | 279.4 | |
Paslanmaz çelik çapraz sıcak presleme ile oluşturulur.Çapraz çaptan daha büyük olan boru kütüğü çapraz çapın boyutuna düzleştirilir ve gerilmiş branşman borusu kısmında bir delik açılır.
Boş boru ısıtılır ve şekillendirme kalıbına konur ve branşman borusunu çekmek için kalıp boru boşluğuna monte edilir.
Basıncın etkisi altında, boş tüp radyal olarak sıkıştırılır.Radyal sıkıştırma işleminde metal, branşman borusuna akar ve kalıbın gerilimi altında bir branşman borusu oluşturur.
Tüm süreç, boş borunun radyal olarak sıkıştırılması ve branşman borusunun gerilmesi yoluyla oluşturulur.
Sıcak preslenmiş çapraz branşman borusunun metali, boş borunun radyal hareketi ile dengelenir, bu nedenle radyal kompanzasyon işlemi olarak da adlandırılır.
Paslanmaz çelik çapraz, yurtiçinde ve yurtdışında büyük enerji santralleri, kimya sanayi, hafif sanayi, metalurji, kentsel inşaat, gemi yapımı, doğal gaz mühendisliği, gıda üretimi, kağıt yapımı, tıp ve diğer sektörlerde yaygın olarak kullanılmaktadır.
