Ürün ayrıntıları:
|

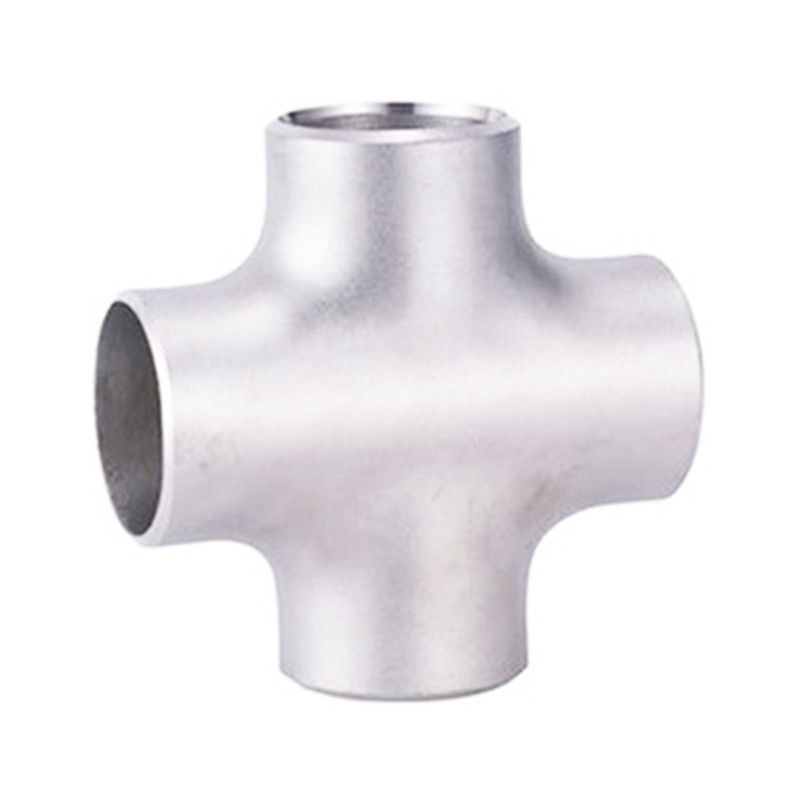

| Ürün adı:: | Paslanmaz çelik alın kaynağı haç | Boyut:: | Tam boyutlu |
|---|---|---|---|
| Boyut aralığı:: | DN15-DN1200 | Bağlantı modu:: | Kaynak, diş, flanş |
| Bağ: | Kaynak, Erkek | paketleme: | Ahşap kasa |
| Vurgulamak: | ss buttweld çapraz,buttweld ss çapraz tee,Paslanmaz çelik alın kaynaklı çapraz |
||
Çapraz, ana borunun branşman borusunda kullanılan bir boru bağlantı elemanıdır.Çapraz tişört, eşit çapa ve küçültme çapına bölünebilir.Eşit çaplı çapraz tişörtün meme uçları aynı boyuttadır;indirgeyici çapraz tişörtün ana meme boyutu aynıdır ve branşman borusunun meme boyutu ana borununkinden daha küçüktür.
Haçın üretim süreci esas olarak hidrolik şişirme ve sıcak presleme içerir.Çapraz tişörtün hidrolik şişkinliği, çapraz tişörtle aynı çapta boş tüpe sıvı enjekte etmek için özel bir hidrolik pres kullanmaktır.
Hidrolik presin iki yatay yan silindiri, boş boruyu sıkmak için eşzamanlı olarak hareket eder, boş borunun hacmi küçülür, boru boşluğundaki sıvı basıncı artar.Metal malzeme, yan silindirdeki sıvı basıncının ve boş borunun çift etkisi altında kalıbın iç boşluğu boyunca akar ve branşman borusunu genişletir.
Boyut aralığı:DN15-DN1200
Bağlantı modu: Kaynak, diş, flanş
Bağlantı: Kaynak, Erkek.
Boş boru ısıtılır, şekillendirme kalıbına konur ve gerdirme branşman borusunun kalıbına konur;baskının etkisi altındadır.Boş boru radyal olarak sıkıştırılır, radyal sıkıştırma sürecinde metal, branşman borusunun yönüne doğru akar ve kalıbın gerilmesi altında branşman borusunu oluşturur.
Çaprazın hidrolik şişirme işlemi, yüksek üretim verimliliği ile tek seferde oluşturulabilir;çünkü dikişsiz çaprazın hidrolik şişirme işlemi büyük tonajlı ekipman gerektirir.Esas olarak, dn400'den daha az standart duvar kalınlığı çaprazının üretimi için kullanılır.
Haçın sıcak presleme işlemi için ihtiyaç duyulan ekipmanın tonajı azaltılır. Sıcak preslenmiş çapraz, düşük karbonlu çelik, alaşımlı çelik ve paslanmaz çelik için uygun olan malzemelere geniş ölçüde uyarlanabilirliğe sahiptir;özellikle büyük çaplı ve kalın boru duvarı çaprazları için bu şekillendirme işlemi genellikle benimsenir.
14, Alın kaynağı çapraz, sıcak presleme veya dövme ile çelikten yapılmış bir boru bağlantısıdır.Bağlantı şekli, çapraz ve çelik borunun doğrudan alın kaynağıdır.
15, Alın kaynak çaprazının ana üretim standartları genellikle GB / T12459, GB / T13401, ASME B16.9, SH3408, SH3409, HG / T21635, Hg / T21631, SY / T0510'dur.
Standartlar: GB12459-90, gb12401-90, ASME / ANSI b16.9, DIN, JIS, vb.
Malzeme: 304, 304L, 316, 316L, 317L, 321, 2205, 2507, vb.
Özellikler: DN15'ten DN600'e kadar kesintisiz;DN15'ten DN1200'e dikişli.
Yüzey işleme: kumlama, haddeleme, asitleme ve cilalama.
Duvar kalınlığı: 1.2mm-6mm r = 1.5D.
Bağlantı modu: kaynak, hızlı montaj, diş, flanş.
Özellikler ve özellikler: büyük sıcaklık farkı direnci;normal basınç 16MPa;güçlü korozyon direnci;kesinlik;duvar kalınlığı.
Uygulama: petrokimya, petrol ve gaz boru hattı mühendisliği, doğal gaz boru hattı mühendisliği, kimya tesisi, enerji santrali, tersane, mandıra, gıda, bira, içecek, ilaç, kozmetik ve diğer endüstriyel alanlarda yaygın olarak kullanılmaktadır.
SS Buttweld Cross Tee Endüstriyel Çelik Boru Ek Parçaları teknik veri sayfası aşağıdaki gibidir:
| Nominal çap | Dış çap | Merkezden Sona | |||||
| D1 | D2 | ||||||
| DN | NPS | Seri A | B Serisi | Seri A | B Serisi | C | m |
| 15x15x15 | 1/2x1/2x1/2 | 21.3 | 18 | 21.3 | 18 | 25 | 25 |
| 15x15x10 | 1/2x1/2x3/8 | 21.3 | 18 | 17.3 | 14 | 25 | 25 |
| 15x15x8 | 1/2x1/2x1/4 | 21.3 | 18 | 13.7 | 10 | 25 | 25 |
| 20x20x20 | 3/4x3/4x3/4 | 26.9 | 25 | 26.9 | 25 | 29 | 29 |
| 20x20x15 | 3/4 x 3/4 x 1/2 | 26.9 | 25 | 21.3 | 18 | 29 | 29 |
| 20x20x10 | 3/4x3/4x3/8 | 26.9 | 25 | 17.3 | 14 | 29 | 29 |
| 25x25x25 | 1x1x1 | 33.7 | 32 | 33.7 | 32 | 38 | 38 |
| 25x25x20 | 1x 1x3/4 | 33.7 | 32 | 26.9 | 25 | 38 | 38 |
| 25x25x15 | 1x1x1/2 | 33.7 | 32 | 21.3 | 18 | 38 | 38 |
| 32x32x32 | 1.1/4x1.1/4x1.1/4 | 42.4 | 38 | 42.4 | 38 | 48 | 48 |
| 32x32x25 | 1.1/4x1.1/4x1 | 42.4 | 38 | 33.7 | 32 | 48 | 48 |
| 32x32x20 | 1.1/4x1.1/4x3/4 | 42.4 | 38 | 26.9 | 25 | 48 | 48 |
| 32x32x15 | 1.1/4x1.1/4x1/2 | 42.4 | 38 | 21.3 | 18 | 48 | 48 |
| 40x40x40 | 1.1/2x1.1/2x1.1/2 | 48,3 | 45 | 48,3 | 45 | 57 | 57 |
| 40x40x32 | 1.1/2x1.1/2x1.1/4 | 48,3 | 45 | 42.4 | 38 | 57 | 57 |
| 40x40x25 | 1.1/2x1.1/2x1 | 48,3 | 45 | 33.7 | 32 | 57 | 57 |
| 40x40x20 | 1.1/2x1.1/2x3/4 | 48,3 | 45 | 26.9 | 25 | 57 | 57 |
| 40x40x15 | 1.1/2x1.1/2x1/2 | 48,3 | 45 | 21.3 | 18 | 57 | 57 |
a.Plastik balonlu poşet paketi b.Dokuma poşet paketi c.Palet d.Özelleştirilmiş.
Çelik yassı fabrikamız üretim için yüksek yeteneğe sahiptir, teslimat süresi küçük miktarlar için 45 gündür veya bunun için aceleniz varsa, nakliye tarihinizi ayarlayabilir ve karşılayabiliriz.
