Ürün ayrıntıları:
|
| Malzeme: | Karbon çelik | Bağlantı: | Kaynak |
|---|---|---|---|
| Boy: | 1/8' ~ 6' | Başvuru: | Boruları, petrolü, gazı vb. Bağlayın |
| Standart: | DIN,ANSI | Paketleme: | Standart paketleme |
| Vurgulamak: | A105 Karbon Çelik Orifis Flanş,B16.5 Karbon Çelik Orifis Flanş,ASME B16.5 orifis flanş seti |
||

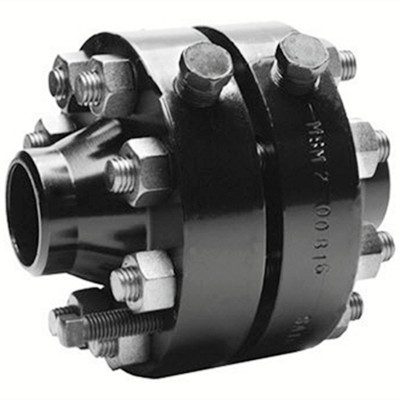

Karbon çelik orifis flanşı, Bağlantı modu sıradan flanştan farklıdır.Orifis plakası flanşı, orifis plakası akış ölçer tarafından boru hattına bağlanan orifis plakasıdır.Orifis plakası, her iki taraftaki flanşlarla ortada sabitlenir ve akışı ölçmek için flanş üzerindeki basınç alma noktasından fark basınç transmiterine yönlendirilir.
Boyut:DN10-DN3000
Basınç: 150LB-2500LB
Malzeme:ASTM A105/105N;A36
Duvar kalınlığı:STD,SCH40,XS,SCH60,SCH80
ASME/ANSI B16.5 A105 Class150 Karbon çelik orifis flanşı teknik veri sayfası aşağıdaki gibidir:
| Nominal çap | boyut (mm) | ||||
| çap D | D1 | Cıvata deliği çapı | D2 | F | |
| 10 | 90 | 60 | 14 | 41 | 2 |
| 15 | 95 | 65 | 14 | 46 | 2 |
| 20 | 105 | 75 | 16 | 56 | 2 |
| 25 | 115 | 85 | 16 | 65 | 3 |
| 32 | 140 | 100 | 18 | 76 | 3 |
| 40 | 150 | 110 | 18 | 84 | 3 |
| 50 | 165 | 125 | 20 | 99 | 3 |
| 65 | 185 | 145 | 20 | 118 | 3 |
| 80 | 200 | 160 | 22 | 132 | 3 |
Karbon çelik orifis flanşı, orifis plakasının merkezinin, flanş merkezinin, boru merkezinin ve contanın eş merkezli olmasını ve farklı merkeziliğin 0.002d/β'yi geçmemesini sağlamalıdır, Orifis plakasının pozitif ve negatif basınç yönü, ortamın akış yönü.
Karbon çelik orifis flanşı, çiftler halinde görünen orifis akış ölçerin bir bileşenidir.Akış deliğinin her iki tarafındaki basınç farkı kullanılarak formüle göre malzeme akışı hesaplanabilir.
