Ürün ayrıntıları:
|
| Malzeme: | Karbon çelik | Boy: | 3/4'',1/8' ~ 6' |
|---|---|---|---|
| Bağlantı: | Kaynak | Standart: | DIN,ANSI,ASTM,GB |
| Başvuru: | Petrol, Petrol, Bağlantı Boruları | Paketleme: | tahta sandık, Çantalar |
| Vurgulamak: | B16.5 Karbon Çelik WN Flanş,SCH40 Karbon Çelik WN Flanş,SCH80 Karbon Çelik WN Flanş |
||

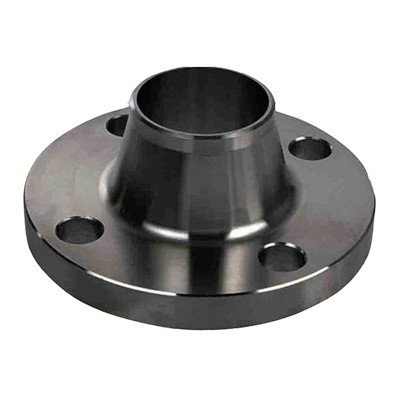

Karbon çeliği WN flanş hem iç hem de dış katmanlara kaynak yapılacaktır.Genellikle orta ve yüksek basınçlı boru hatlarında kullanılır.Boru hattının nominal basıncı 0.25 ~ 2.5MPa arasındadır.
Karbon çelik WN flanş içbükey dışbükey sızdırmazlık yüzey bağlantısını benimser ve kurulum karmaşıktır, bu nedenle işçilik maliyeti, kurulum yöntemi ve yardımcı malzeme maliyeti nispeten yüksektir.
Güç: 0.6-2.5MPA
Çap: DN15-DN400
Malzeme: A105,16Mn, 20#
Standart: DIN, ASME, ASME B16.5
ASME/BS B16.5 SCH40 SCH80 ASTM A105 Karbon çeliği WN flanş teknik veri sayfası aşağıdaki gibidir:
| DN | çap | Bağlantı boyutu | Flanş kalınlığı | |||||
| A | B | NS | K | L | m | NS | C | |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 |
| 32 | 42.4 | 38 | 140 | 100 | 18 |
4 |
M16 | 18 |
| 40 | 48,3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 |
| 50 | 603 | 57 | 165 | 125 | 18 | 4 | M16 | 20 |
| 65 | 76.1 | 76 | 185 | 145 | 18 | 4 | M16 | 20 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | M16 | 20 |
| 100 | 114.3 | 108 | 220 | 180 | 18 | 8 | M16 | 22 |
| 125 | 139.7 | 133 | 250 | 210 | 18 | 8 | M16 | 22 |
| 150 | 168.3 | 159 | 285 | 240 | 22 | 8 | M20 | 24 |
| 200 | 219.1 | 219 | 340 | 295 | 22 | 8 | M20 | 24 |
| 250 | 273 | 273 | 395 | 350 | 22 | 12 | M20 | 26 |
Karbon çeliği WN flanşın deforme olması kolay değildir, iyi sızdırmazlığa sahiptir ve yaygın olarak kullanılmaktadır.Büyük basınç veya sıcaklık dalgalanması olan boru hatları, yüksek sıcaklık, yüksek basınç ve düşük sıcaklık boru hatları veya 2,5 MPa'dan büyük boru hatları ve vanaların bağlantısı için uygundur.
Karbon çeliği WN flanşı ağırlıklı olarak petrol, kimya sanayi, gemi yapımı, eczane, metalurji, makine, gıda ve diğer sektörlerde kullanılmaktadır.
