Ürün ayrıntıları:
|
| Malzeme: | SS304 SS316L | Bağlantı: | Kaynak |
|---|---|---|---|
| Standart: | DIN,ANSI,ASTM,GB | Boy: | 1/8"~2",1/2' ~ 6' |
| Başvuru: | Petrol, Petrol, Bağlantı Boruları | Paketleme: | Karton / Ahşap Kutu / Poli Ahşap Kutu |
| Vurgulamak: | ANSI B16.5 Paslanmaz Çelik Flanşlar,F51 Paslanmaz Çelik Flanşlar,A182 F51 WN Flanş |
||

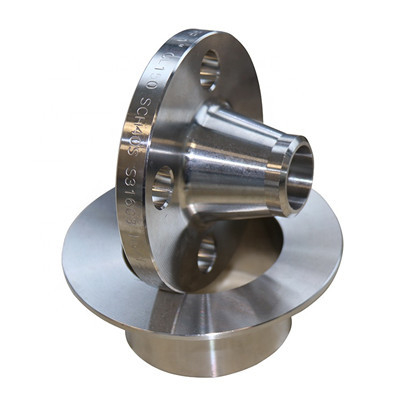

Paslanmaz Çelik WN flanş, düz kaynak flanşından farklı kaynak şekillerine sahiptir.Boyun alın kaynak flanşı ile boru arasındaki kaynak çevresel kaynak, düz kaynak flanşı ise köşe kaynağıdır.Boyun alın kaynak flanşı çoğunlukla dövme çelikten yapılırken, düz kaynak flanşı sıradan çelik levhadan yapılır.
Boyut:DN15-2000
Standart: DIN, ASME, ASME B16.5
Malzeme: Paslanmaz Çelik 304/316/304L/316L
Basınç:Class150/300/600/9001500/2500
ASTM A182 F51 F53 WN ANSI B16.5 Paslanmaz Çelik WN flanş teknik veri sayfası aşağıdaki gibidir:
| Nominal çap | boyut (mm) | ||||
| çap D | D1 | Cıvata deliği çapı | D2 | F | |
| 10 | 90 | 60 | 14 | 41 | 2 |
| 15 | 95 | 65 | 14 | 46 | 2 |
| 20 | 105 | 75 | 16 | 56 | 2 |
| 25 | 115 | 85 | 16 | 65 | 3 |
| 32 | 140 | 100 | 18 | 76 | 3 |
| 40 | 150 | 110 | 18 | 84 | 3 |
| 50 | 165 | 125 | 20 | 99 | 3 |
| 65 | 185 | 145 | 20 | 118 | 3 |
| 80 | 200 | 160 | 22 | 132 | 3 |
| 100 | 220 | 180 | 24 | 156 | 3 |
| 125 | 250 | 210 | 26 | 184 | 3 |
Paslanmaz Sçelik WN flanşve düz kaynak flanşı gelişigüzel değiştirilemez.İmalat açısından bakıldığında, düz kaynak flanşının büyük iç çapı, küçük ağırlık ve düşük maliyet anlamına gelir.250 mm'den büyük çapa sahip boyun alın kaynak flanşı test edilecek ve bunun flanşının test edilmesine gerek yoktur.
Paslanmaz Sçelik WN flanş petrol, kimya endüstrisi, sıhhi tesisat, yangından korunma, elektrik, havacılık, gemi yapımı ve diğer endüstriler için uygundur.
