Ürün ayrıntıları:
|
| Malzeme: | Karbon çelik | Boy: | 1/8' ~ 6' |
|---|---|---|---|
| Başvuru: | petrol, gaz ve benzeri | Standart: | DIN,ANSI,GB/T |
| Paketleme: | Standart paketleme | Baskı yapmak: | orta basınç |
| Vurgulamak: | A105 Karbon Çelik Flanşlar,ANSI DIN Karbon Çelik Flanşlar,A105 Düz Kaynak Flanşları |
||

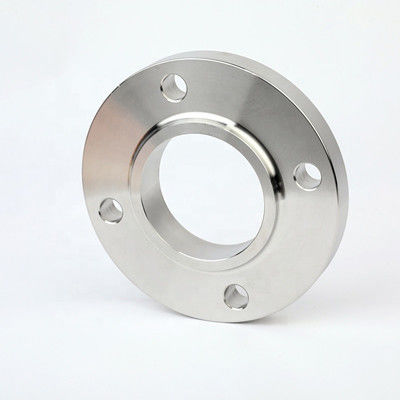

Karbon çelik yassı kaynak flanşının deforme olması kolay değildir, iyi sızdırmazlığa sahiptir ve yaygın olarak kullanılmaktadır.Karşılık gelen sertlik ve esneklik gereksinimlerine ve makul düz kaynak inceltme geçişine sahiptir.Kaynaklı bağlantı ve bağlantı yüzeyi arasındaki mesafe büyüktür ve bağlantı yüzeyinde kaynak sıcaklığı deformasyonu yoktur.
Özellikler: dn15-dn2000
Malzeme: 304, 316, 316L, vb
Ambalaj: tahta sandık veya diğer
Nominal basınç: sch10s, sch20s, vb
ANSI DIN Standardı A105 Karbon çelik yassı kaynak flanşı teknik veri sayfası aşağıdaki gibidir:
| DN | Dış çap A1 |
Bağlantı boyutu | Flanş kalınlığı | Flanş iç çapı | oluk genişliği | ||||||
| Flanş dış çapı | K | L | n | NS | |||||||
| A | B | A | B | ||||||||
| 10 | 17.2 | 14 | 90 | 60 | 14 | 4 | M12 | 14 | 18 | 15 | 4 |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 | 22.5 | 19 | 4 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 | 27. 5 | 26 | 4 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 | 34.5 | 33 | 5 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 43,5 | 39 | 5 |
| 40 | 48,3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 49.5 | 46 | 5 |
| 50 | 60.3 | 57 | 165 | 125 | 18 | 4 | M16 | 19 | 61.5 | 59 | 5 |
| 65 | 76.1 | 76 | 185 | 145 | 18 | 8 | M16 | 20 | 77.5 | 78 | 6 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | M16 | 20 | 90.5 | 91 | 6 |
| 100 | 114.3 | 108 | 220 | 180 | 18 | 8 | M16 | 22 | 116 | 110 | 6 |
| 125 | 139.7 | 133 | 250 | 210 | 18 | 8 | M16 | 22 | 143.5 | 135 | 6 |
Karbon çelik yassı kaynak flanşı, büyük basınç veya sıcaklık dalgalanması olan boru hatları veya yüksek sıcaklık, yüksek basınç ve düşük sıcaklığa sahip boru hatları için uygun olan karmaşık bir trompet yapısını benimser.Genellikle PN'si 2.5MPa'dan büyük olan boru hatlarının ve vanaların bağlantısı için kullanılır;Ayrıca pahalı, yanıcı ve patlayıcı ortamları taşıyan boru hatları için de kullanılır.
Karbon çelik yassı kaynak flanşı esas olarak kazan ve basınçlı kap, petrol, kimya sanayi, gemi yapımı, eczane, metalurji, makine, gıda ve diğer sektörlerde kullanılmaktadır.
