Ürün ayrıntıları:
|
| Malzeme: | SS304 SS316L | Bağlantı: | Kaynak |
|---|---|---|---|
| Standart: | DIN,ANSI,ASTM,GB | Boy: | 1/8"~2",1/2' ~ 6' |
| Başvuru: | İnşaat, Bağlantı Boruları | Paketleme: | tahta sandık, Çantalar |
| Vurgulamak: | PN16 Düz Kaynak Flanşı,SS304 Düz Kaynak Flanşı,316L Düz Kaynak Flanşı |
||

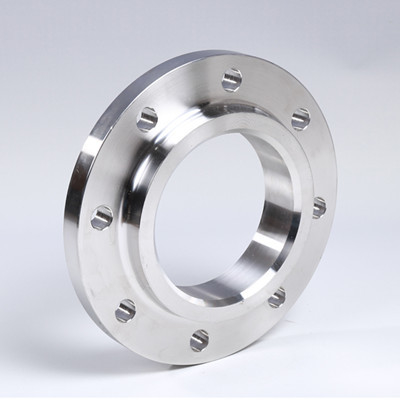

Paslanmaz çelik yassı kaynak flanşı, her türlü flanşa ait olan, gemi veya boru hattı ile iç köşe kaynağı ile bağlanan bir flanş türüdür.Paslanmaz çelik yassı kaynak flanşı basit bir yapıya sahiptir ve malzeme tasarrufu sağlar, ancak sızdırmazlık performansı boyun alın kaynak flanşınınki kadar iyi değildir.Orta ve düşük basınçlı kapların ve boru hatlarının bağlantısında yaygın olarak kullanılmaktadır.
Özellikler: dn15-dn2000
Malzeme: 304, 316, 316L, vb
Ambalaj: tahta sandık veya diğer
Nominal basınç: sch10s, sch20s, vb
PN16 10 25 40 SO SS304 316L Paslanmaz çelik yassı kaynak flanşı teknik veri sayfası aşağıdaki gibidir:
| DN | Dış çap A1 |
Bağlantı boyutu | Flanş kalınlığı | Flanş iç çapı | oluk genişliği | ||||||
| Flanş dış çapı | K | L | n | NS | |||||||
| A | B | A | B | ||||||||
| 10 | 17.2 | 14 | 90 | 60 | 14 | 4 | M12 | 14 | 18 | 15 | 4 |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 | 22.5 | 19 | 4 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 | 27. 5 | 26 | 4 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 | 34.5 | 33 | 5 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 43,5 | 39 | 5 |
| 40 | 48,3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 49.5 | 46 | 5 |
| 50 | 60.3 | 57 | 165 | 125 | 18 | 4 | M16 | 19 | 61.5 | 59 | 5 |
| 65 | 76.1 | 76 | 185 | 145 | 18 | 8 | M16 | 20 | 77.5 | 78 | 6 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | M16 | 20 | 90.5 | 91 | 6 |
| 100 | 114.3 | 108 | 220 | 180 | 18 | 8 | M16 | 22 | 116 | 110 | 6 |
| 125 | 139.7 | 133 | 250 | 210 | 18 | 8 | M16 | 22 | 143.5 | 135 | 6 |
| 150 | 168.3 | 159 | 285 | 240 | 22 | 8 | M20 | 24 | 170,5 | 161 | 6 |
Paslanmaz çelik yassı kaynak flanşı, düşük basınç dereceli ve ciddi basınç dalgalanması, titreşim ve şok olmayan boru hattı sistemine uygulanabilir.Kaynak ve montaj sırasında hizalanması kolaydır ve fiyatı nispeten ucuzdur, bu nedenle yaygın olarak kullanılmaktadır.
Paslanmaz çelik yassı kaynak flanşı esas olarak petrokimya, elektrik, kimya, gemi yapımı, ilaç, kağıt yapımı ve diğer projelerde kullanılmaktadır.
