Ürün ayrıntıları:
|
| Malzeme: | Paslanmaz çelik | Bağlantı: | Kaynak |
|---|---|---|---|
| Boy: | 1/8' ~ 6' | Başvuru: | Boruları, gazları vb. Bağlayın |
| Standart: | DIN,ANSI,GB/T | Paketleme: | Standart paketleme |
| Vurgulamak: | ASTM A182 Paslanmaz Çelik Flanşlar,304 Paslanmaz Çelik Flanşlar,ASTM A182 PL Flanş |
||

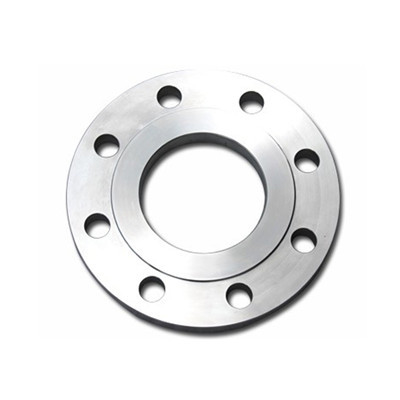

Paslanmaz çelik PL Flanş, uygun malzeme edinme, basit üretim, düşük maliyet ve geniş uygulama avantajlarına sahiptir;Ancak rijitliği zayıftır, bu nedenle arz ve talep, yanıcılık, patlama ve yüksek vakum derecesi gereksinimleri ile yüksek ve aşırı tehlikelerin olduğu durumlarda kimyasal proses borulama sisteminde kullanılmamalıdır.Sızdırmazlık yüzey tipi düz ve dışbükey yüzeye sahiptir.
Boyut: 1/2"-60"
Basınç: 150#-2500#
Çap:PN16-PN100
Standart: ANSI, DIN, GB, ASME
ASTM A182 304 metal boru bağlantı parçaları Paslanmaz çelik PL Flanş teknik veri sayfası aşağıdaki gibidir:
| DN | çap | Bağlantı boyutu | Flanş kalınlığı | iç çap | teorik ağırlık | ||||||
| A | B | NS | K | L | m | NS | C | A | B | KİLOGRAM | |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 | 22 | 19 | 0.68 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 | 27.5 | 26 | 0.94 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 | 34.7 | 33 | 1.12 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 43,5 | 39 | 1.86 |
| 40 | 48,3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 49.5 | 46 | 2.12 |
| 50 | 603 | 57 | 165 | 125 | 18 | 4 | M16 | 20 | 61.5 | 59 | 2.77 |
| 65 | 76.1 | 76 | 185 | 145 | 18 | 4 | M16 | 20 | 77.5 | 78 | 3.31 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | M16 | 20 | 90.5 | 91 | 3.59 |
| 100 | 114.3 | 108 | 220 | 180 | 18 | 8 | M16 | 22 | 116 | 110 | 4.57 |
| 125 | 139.7 | 133 | 250 | 210 | 18 | 8 | M16 | 22 | 141.5 | 135 | 5.65 |
| 150 | 168.3 | 159 | 285 | 240 | 22 | 8 | M20 | 24 | 170,5 | 161 | 7.61 |
| 200 | 219.1 | 219 | 340 | 295 | 22 | 8 | M20 | 24 | 221.5 | 222 | 9.24 |
| 250 | 273 | 273 | 395 | 350 | 22 | 12 | M20 | 26 | 276.5 | 247 | 11.9 |
| 300 | 323.9 | 325 | 445 | 400 | 22 | 12 | M20 | 28 | 327.5 | 328 | 14.6 |
Paslanmaz çelikPL Flanş, pn2.5, pn6, PN10, PN16 ve PN25 basınçlarıyla en yaygın flanştır.Kaynak şekli, kaynak için boruyu flanşa yerleştirmektir.Düz kaynak flanşının malzemeleri 304.316.316l'dir.
Paslanmaz çelikPL Flanş, kimya sanayi, inşaat, su temini, drenaj, petrol, hafif ve hafif sanayi, soğutma, sanitasyon, sıhhi tesisat ve benzeri gibi temel projelerde yaygın olarak kullanılmaktadır.
