Ürün ayrıntıları:
|
| Malzeme: | Karbon çelik | Boy: | 1/2''-72',1/2"-4 8" |
|---|---|---|---|
| Standart: | DIN,ANSI,ASME,GB | kullanım: | Boru Hatlarını Birleştirme |
| Kalınlık: | 2mm-50mm | Paketleme: | Tahta sandık veya Palet |
| Vurgulamak: | B16.5 Karbon Çelik Dişli Flanş,SCH40 Karbon Çelik Dişli Flanş,SCH80 Karbon Çelik Dişli Flanş |
||

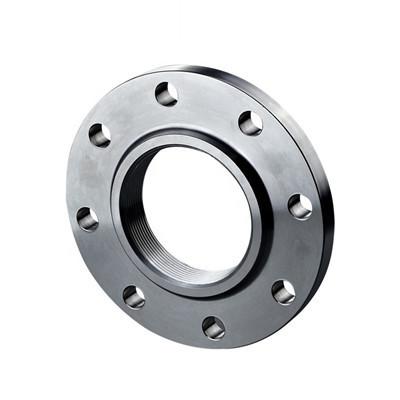

Karbon çelik dişli flanş, yüksek sertliğe sahiptir ve yüksek basınç ve sıcaklık olan durumlar için uygundur.Birçok flanş sızdırmazlık yüzeyi türü vardır: düşük basınçlı ve toksik olmayan ortamlı durumlar için uygun olan düzlem sızdırmazlık yüzeyi;İçbükey dışbükey sızdırmazlık yüzeyi, biraz daha yüksek basınçlı durumlar için uygundur.
Boyut: 1/2" -- 24"
Standart: ANSI, DIN, GB, ASME
Basınç sınıfı: 150 lbs ila 3000 lbs
Malzeme:ASTM A182 F304,316L
ASME/BS B16.5 SCH40 SCH80 ASTM A105 Karbon çelik dişli flanş teknik veri sayfası aşağıdaki gibidir:
| DN | çap | Bağlantı boyutu | Flanş kalınlığı | iç çap | teorik ağırlık | ||||||
| A | B | NS | K | L | m | NS | C | A | B | KİLOGRAM | |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 | 22 | 19 | 0.68 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 | 27.5 | 26 | 0.94 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 | 34.7 | 33 | 1.12 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 43,5 | 39 | 1.86 |
| 40 | 48,3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 49.5 | 46 | 2.12 |
| 50 | 603 | 57 | 165 | 125 | 18 | 4 | M16 | 20 | 61.5 | 59 | 2.77 |
| 65 | 76.1 | 76 | 185 | 145 | 18 | 4 | M16 | 20 | 77.5 | 78 | 3.31 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | M16 | 20 | 90.5 | 91 | 3.59 |
| 100 | 114.3 | 108 | 220 | 180 | 18 | 8 | M16 | 22 | 116 | 110 | 4.57 |
| 125 | 139.7 | 133 | 250 | 210 | 18 | 8 | M16 | 22 | 141.5 | 135 | 5.65 |
| 150 | 168.3 | 159 | 285 | 240 | 22 | 8 | M20 | 24 | 170,5 | 161 | 7.61 |
| 200 | 219.1 | 219 | 340 | 295 | 22 | 8 | M20 | 24 | 221.5 | 222 | 9.24 |
Karbon çelik dişli flanşlar çift olarak kullanılır.Genellikle düşük basınçlı boru hatlarında kullanılırlar.4 kg'ın üzerindeki basınçlar için kaynaklı flanşlar kullanılır.İki flanş arasına bir sızdırmazlık contası eklenecek ve daha sonra cıvatalarla sabitlenecektir.Farklı basınçlara sahip flanşların kalınlıkları farklıdır ve kullandıkları civatalar da farklıdır.
Karbon çelik dişli flanş iyi bir kapsamlı performansa sahiptir, bu nedenle kimya endüstrisi, inşaat, drenaj, petrol, hafif ve hafif sanayi, soğutma, sıhhi tesisat, elektrik enerjisi ve benzeri gibi temel mühendislik için uygundur.
