Ürün ayrıntıları:
|
| Malzeme: | Karbon çelik | Boy: | 1/2"-48"(DN15-DN1200) |
|---|---|---|---|
| Yüzey işleme: | Sıcak Galvanizli/Siyah | Standart: | DIN,JIS,ANSI,ASME,GB |
| kullanım: | Birleştirme Boru Hatları,gaz | Kalınlık: | 2mm-50mm |
| Vurgulamak: | 2500 Lbs Karbon Çelik Flanşlar,ASME B16.5 Karbon Çelik Flanşlar,2500 Lbs IF Entegre Flanş |
||

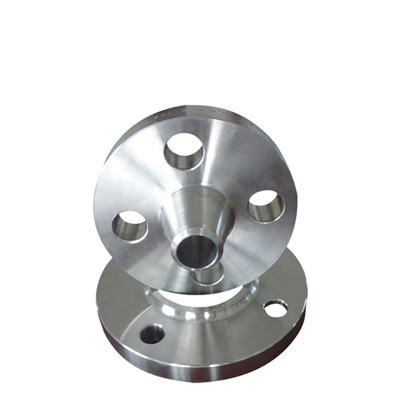

Karbon çelik entegre flanş, uzun boyunlu alın kaynaklıdır.Görünüm açısından, entegre flanşlı boru ucu, alın kaynaklı flanşlı boru ucundan daha kalındır ve entegre flanşın iç çapı, PN1.6MPa ve dn450 haricinde nominal çapla aynıdır.
OD:1/2"-24"
Boyut:DN15-DN2000
Basınç:Sınıf150/300/600
Standart: ANSI, DIN, GB, ISO, ASME
ASME B16.5 Sınıf 150 - 2500 lbs IF Karbon çelik entegre flanş teknik veri sayfası aşağıdaki gibidir:
| Nominal çap | boyut (mm) | ||||
| çap D | D1 | Cıvata deliği çapı | D2 | F | |
| 10 | 90 | 60 | 14 | 41 | 2 |
| 15 | 95 | 65 | 14 | 46 | 2 |
| 20 | 105 | 75 | 16 | 56 | 2 |
| 25 | 115 | 85 | 16 | 65 | 3 |
| 32 | 140 | 100 | 18 | 76 | 3 |
| 40 | 150 | 110 | 18 | 84 | 3 |
| 50 | 165 | 125 | 20 | 99 | 3 |
| 65 | 185 | 145 | 20 | 118 | 3 |
| 80 | 200 | 160 | 22 | 132 | 3 |
Karbon çelik entegre flanş, yüksek boyun yüksekliğine ve nispeten kalın duvar kalınlığına sahiptir.Uygulama açısından, entegre flanş, ekipmanla bağlantılı flanştır.Entegre flanş çoğunlukla ekipman imalatında kullanılır ve boru hattı tasarımında pek kullanılmaz.
Karbon çelik entegre flanş esas olarak kazan ve basınçlı kap, petrol, kimya endüstrisi, gemi yapımı, eczane, metalurji, makine, dirsek, gıda ve diğer endüstrilerde kullanılır.
