Ürün ayrıntıları:
|
| Malzeme: | SS304 SS316L | Standart: | DIN,ANSI,ASTM,GB |
|---|---|---|---|
| Boy: | özelleştirilmiş Boyut | Başvuru: | İnşaat, Bağlantı Boruları |
| Paketleme: | ahşap kasa | teknik: | alın kaynağı |
| Vurgulamak: | 600 Sınıfı Paslanmaz Çelik Flanşlar,ASME B16.5 Paslanmaz Çelik Flanşlar,ASME B16.5 Entegre Flanş |
||

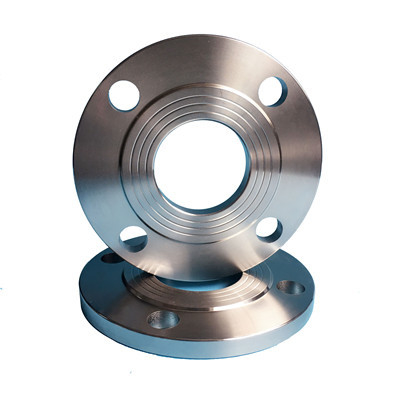

Paslanmaz çelik entegre flanş, boyunlu bir tür alın kaynaklı çelik boru flanşına aittir.Çeşitli yerel standartlarda, entegre flanşı temsil etmek için kullanılır.Daha çok yüksek basınçlı boru hatlarında kullanılır.Üretim süreci genellikle dökümdür.Entegre flanşın boru ucu, alın kaynaklı flanşınkinden daha kalındır ve entegre flanşın iç çapı, PN1.6MPa ve dn450 hariç, nominal çapla aynıdır.
Boyut: 1/2" ila 48"
Basınç Sınıfı: 150-2500LBS
Standart:ANSI,DIN,GB,ASME
Malzeme Sınıfı:304/ 304L/ 316/ 316L
ASME b16.5 316L 6 inç class600 Paslanmaz çelik entegre flanş teknik veri sayfası aşağıdaki gibidir:
| Nominal çap | boyut (mm) | ||||
| çap D | D1 | Cıvata deliği çapı | D2 | F | |
| 10 | 90 | 60 | 14 | 41 | 2 |
| 15 | 95 | 65 | 14 | 46 | 2 |
| 20 | 105 | 75 | 16 | 56 | 2 |
| 25 | 115 | 85 | 16 | 65 | 3 |
| 32 | 140 | 100 | 18 | 76 | 3 |
| 40 | 150 | 110 | 18 | 84 | 3 |
| 50 | 165 | 125 | 20 | 99 | 3 |
| 65 | 185 | 145 | 20 | 118 | 3 |
| 80 | 200 | 160 | 22 | 132 | 3 |
| 100 | 220 | 180 | 24 | 156 | 3 |
Paslanmaz çelik integralflanş genellikle yükseltilmiş yüzeydir (RF).Yanıcı, patlayıcı, yüksek ve aşırı tehlikeli koşullarda kullanılması durumunda, RF yüzeyi dışında dışbükey içbükey yüzey (MFM) ve zıvana oluk yüzeyi (TG) sızdırmazlık yüzeyi seçilebilir.
