Ürün ayrıntıları:
|
| Malzeme: | Karbon çelik | Boy: | 1/2"-200"(DN15-DN5000) |
|---|---|---|---|
| Standart: | DIN,JIS,ANSI,ASME | kullanım: | Petrol Gaz Su Sanayi |
| Kalınlık: | 2mm-50mm | Paketleme: | Tahta sandık veya Palet |
| Vurgulamak: | 3000LBS Soket Kaynak Flanşı,ASME B16.11 Soket Kaynak Flanşı,3000LBS soket kaynaklı boru flanşları |
||

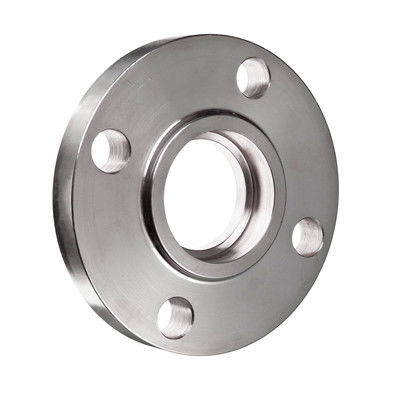

Karbon çelik soket kaynak flanşı, flanş ile boru arasındaki kaynak noktasından flanş plakasına kadar yüksek boyunlu bir bölüme sahiptir.Yüksek boyunlu bu bölümün duvar kalınlığı, yükseklik yönü boyunca kademeli olarak boru duvar kalınlığına geçer, bu da gerilim süreksizliği geliştirir ve bu nedenle flanşın mukavemetini arttırır.
Karbon çelik soket kaynak flanşı, boru hattı termal genleşmesi veya aşırı yük nedeniyle flanşın yüksek gerilime maruz kaldığı durumlar gibi, esas olarak zorlu durumlarda kullanılır.Büyük basınç ve sıcaklık dalgalanması olan boru hatları ve yüksek sıcaklık, yüksek basınç ve sıfırın altındaki düşük sıcaklığa sahip boru hatları için uygundur.
Boyut:DN15 (1/2") ila DN5000 (200")
Standart:ASMEB16.5,DIN,EN,GB
Sınıf:150LB 300LB 600LB 900LB 1500LB
3000LBS Karbon Çelik ASME B16.11 Aşağıdaki gibi karbon çelik soket kaynak flanşı teknik veri sayfası:
| inç | Nominal çap | 16kg=l.6MPa | ||||
| dış çap | Cıvata deliği mesafesi | cıvata çapı | Cıvata deliği numarası | Flanş kalınlığı | ||
| 3/8 | DN10 | 90 | 60 | 14 | 4 | 14 |
| 1/2 | DN15 | 95 | 65 | 14 | 4 | 14 |
| 3/4 | DN20 | 105 | 75 | 14 | 4 | 16 |
| 1 | DN25 | 115 | 85 | 14 | 4 | 16 |
| 1¼ | DN32 | 140 | 100 | 18 | 4 | 18 |
| 1½ | DN40 | 150 | 110 | 18 | 4 | 18 |
| 2 | DN50 | 165 | 125 | 18 | 4 | 20 |
| 2½ | DN65 | 185 | 145 | 18 | 4 | 20 |
| 3 | DN80 | 200 | 160 | 18 | 8 | 20 |
| 3½ | DN100 | 220 | 180 | 18 | 8 | 22 |
| 4 | DN125 | 250 | 210 | 18 | 8 | 22 |
| 5 | DN150 | 285 | 240 | 22 | 8 | 24 |
Karbon çelik soket kaynak flanşı, flanş bağlantılı bir tür boru bağlantısıdır.Contalar flanşlar arasına doldurulur ve birkaç cıvata ile sıkılır ve kapatılır.Yaygın olarak çelik boruların, dökme demir boruların, plastik boruların ve sık sık sökülmesi gereken diğer boru bölümlerinin ve büyük çaplı boruların birleştirilmesinde kullanılırlar.
Karbon çelik soket kaynak flanşı ağırlıklı olarak inşaat, hafif ve hafif sanayi, sıhhi tesisat, elektrik enerjisi ve diğer durumlarda kullanılır.
