Ürün ayrıntıları:
|
| Malzeme: | SS304 SS316L | Standart: | DIN, ANSI, ASTM, GB |
|---|---|---|---|
| boyut: | Özel Boyut | Uygulama: | İnşaat, Bağlantı Boruları |
| paketleme: | Karton / Ahşap Kutu / Poli Ahşap Kutu | Yüzey: | siyah/galvanizli/lehçe |
| Vurgulamak: | A105 Paslanmaz Çelik Flanşlar,ASME B16.5 Paslanmaz Çelik Flanşlar,ASME B16.5 Uzun Kaynak Boyunlu Flanş |
||

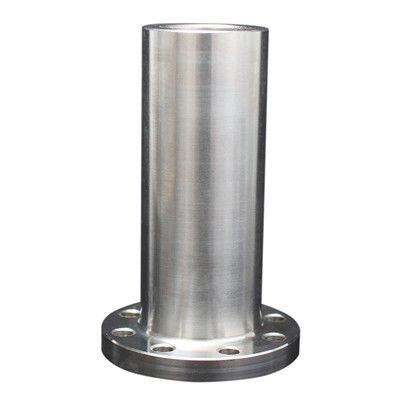

Uzun kaynak boyunlu flanş, flanşın sertliğini ve taşıma kapasitesini artıran yüksek bir boyun yüksekliğine sahiptir.
Uzun kaynak boyunlu flanş, Alın kaynak flanşı ile karşılaştırıldığında, kaynak iş yükü büyüktür, kaynak çubuğunun tüketimi yüksektir ve yüksek sıcaklık ve yüksek basınca, tekrarlanan bükülme ve sıcaklık dalgalanmalarına dayanamaz.Bununla birlikte, yerinde kurulum daha uygundur ve kaynak yama ve yoğurma işlemi ihmal edilebilir.
Çap: DN15 - DN
Malzeme: SS304, SS316
Basınç:Sınıf150-2500
Standartlar: ASTM / ANSI, ISO, DIN
ASME B16.5 A105 Paslanmaz Çelik Flanşlar Uzun kaynak boyunlu flanş teknik veri sayfası aşağıdaki gibidir:
| Nominal Boru Boyutu | Dış çap | Yükseltilmiş Yüzün OD'si | Eğimdeki Hub Çapı | Delik Çapı | Flanş Kalınlığı Min. | Hub Boyunca Uzunluk |
| NS | G | E | B | T | L | |
| 1/2 | 89 | 35.1 | 30.2 | 12.7 | 11.2 | 228.6 |
| 3/4 | 99 | 42.9 | 38.1 | 19.1 | 12.7 | 228.6 |
| 1 | 108 | 50.8 | 50.8 | 25 | 11.2 | 228.6 |
| 11/4 | 117 | 63,5 | 60.5 | 31.8 | 15.7 | 228.6 |
| 11/2 | 127 | 73.2 | 66.5 | 38.1 | 17.5 | 228.6 |
| 2 | 152 | 91.9 | 82.6 | 50.8 | 19.1 | 228.6 |
| 21/2 | 178 | 104.6 | 95.3 | 63,5 | 22.4 | 228.6 |
| 3 | 191 | 127.0 | 108.0 | 76 | 23.9 | 228.6 |
| 31/2 | 216 | 139.7 | 124.0 | 88.9 | 23.9 | 228.6 |
| 4 | 229 | 157 | 139.7 | 101.6 | 23.9 | 304,8 |
| 5 | 254 | 185,7 | 165.1 | 127.0 | 23.9 | 304,8 |
| 6 | 279 | 215.9 | 196.9 | 152 | 25.4 | 304,8 |
| 8 | 343 | 269.7 | 247.7 | 203.2 | 28.4 | 304,8 |
| 10 | 406 | 323.9 | 304,8 | 254.0 | 30.2 | 304,8 |
Bağlantı modu: flanş somunu, cıvata bağlantısı
Üretim standardı: Hg / t20615-2009, ASME B 16.5
Üretim teknolojisi: profesyonel genel dövme, dövme üretimi vb.
İşleme modu: yüksek hassasiyetli CNC torna tezgahı, sıradan torna tezgahı, vb.
Uzun kaynak boyunlu flanş, petrol, kimya endüstrisi, hidroelektrik, ilaç, metalurji, kimyasal elyaf, soğutma ve diğer endüstrilerde yaygın olarak kullanılmaktadır.
