Ürün ayrıntıları:
|
| Malzeme: | SS304 SS316L | teknik: | alın kaynağı |
|---|---|---|---|
| Standart: | DIN,ANSI,ASTM,JIS,GB | Boy: | 1/2' ~ 6' |
| Başvuru: | Boruları Bağlayın | Paketleme: | Karton / Ahşap Kutu |
| Vurgulamak: | A105 Paslanmaz Çelik Boru Ek Parçaları,ANSI B16.5 Soket Kaynak Flanşı,A105 Paslanmaz Soket Kaynak Flanşı |
||

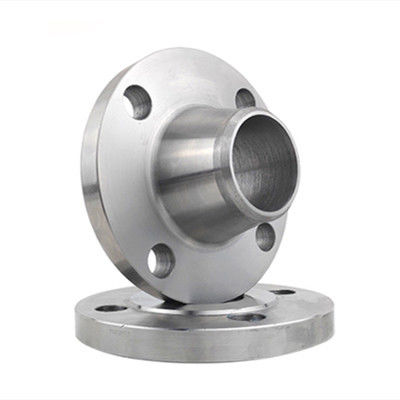

Soket kaynak flanşı, boyunlu düz kaynak flanşı ile aynı temel şekle sahiptir.Flanşın iç deliğine bir soket açılır, boru sokete takılır ve kaynaklanır ve kaynak halkası flanşın arkasına kaynaklanır.Flanş ve boru arasındaki boşluğun paslanması kolaydır.İçeriye kaynak yapılırsa korozyon önlenebilir.
Soket kaynak flanşı, Yorulma mukavemeti, düz kaynaklı flanşınkinden %5 daha yüksektir ve statik mukavemet aynıdır.Soket kaynak flanşları kullanıldığında, iç çapları borunun iç çapına uygun olmalıdır.Soket flanşlar yalnızca nominal çapı 50 veya daha az olan borulara uygulanabilir.
Çap: DN15 - DN80
Malzeme: 304, 304L, 316, 316L
Basınç: 1.0MPa - 10MPa
Standartlar: ASTM / ANSI, ISO, DIN
ANSI B16.5 A105 Paslanmaz Çelik Flanşlar Soket kaynak flanşı teknik veri sayfası aşağıdaki gibidir:
| Şartname | ØD | d1 | d2 | T | H | L | S-Ød3 |
| DN15 | 95 | 24.5 | 38 | 3 | 11.5 | 65 | 4-Ø14 |
| DN20 | 105 | 30.5 | 48 | 3 | 14 | 75 | 4-Ø14 |
| DN25 | 115 | 37.5 | S3 | 3 | 16 | 85 | 4-Ø14 |
| DN32 | 140 | 47 | 68 | 3 | 16.5 | 100 | 4-Ø18 |
| DN40 | 150 | 55 | 77 | 4 | 17.5 | 110 | 4-Ø18 |
| DN50 | 165 | 66 | 91 | 4 | 19.5 | 125 | 4-Ø18 |
| DN65 | 185 | 82 | 108 | 4 | 21 | 145 | 4-Ø18 |
| DN80 | 200 | 95 | 123 | 5 | 22 | 160 | 8-Ø18 |
Soket kaynak flanşı iyi sertlik, küçük kaynak deformasyonu ve iyi sızdırmazlık performansına sahiptir.1.0 ~ 10.0MPa basınç ve yüksek sızdırmazlık gereksinimleri olan durumlar için kullanılabilir.Tasarım sırasında soket kaynak flanşı entegre flanş olarak kontrol edilebilir.
Soket kaynak flanşı esas olarak kazan ve basınçlı kap, petrol, kimya sanayi, gemi yapımı, eczane, metalurji, makine, dirsek, gıda ve diğer sektörlerde kullanılmaktadır.
