Ürün ayrıntıları:
|
| Malzeme: | Paslanmaz çelik | Bağ: | kaynak |
|---|---|---|---|
| boyut: | 1/8 '~ 6' | kullanım: | Boru Hatlarının Birleştirilmesi |
| Basınç: | Orta Basınç | paketleme: | Standart paketleme |
| Vurgulamak: | SS304 6' Paslanmaz Çelik Flanşlar,316L 1/8' Paslanmaz Çelik Flanşlar,316L 1/8' Bindirmeli Bağlantı Flanşı |
||

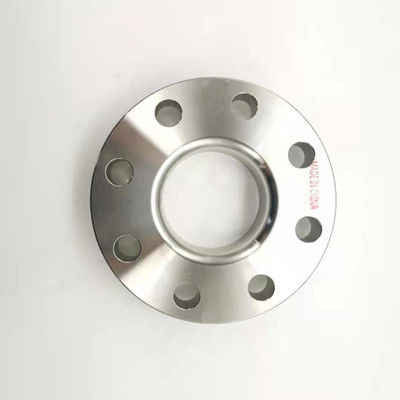

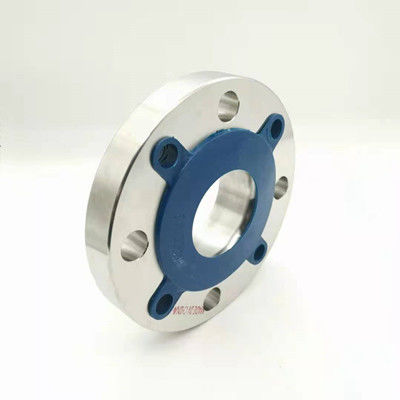

Lap Joint flanş, genellikle su temini ve drenaj aksesuarları ile eşleşen hareketli bir flanş parçasıdır.Üretici fabrikadan çıktığında genleşme derzinin her iki ucunda projedeki boru hattına ve ekipmana cıvatalarla doğrudan bağlanan bir flanş bulunur.
Lap Joint flanş malzemeleri kurtarmaktır.Yapısı iki bölüme ayrılmıştır.Borunun bir ucu boru ile birleştirilir ve diğer ucu alın kaynak halkası yapılır.Flanş plakası düşük kaliteli malzemelerden yapılmıştır, boru kısmı ise malzeme tasarrufu sağlamak için boru ile aynı malzemelerden yapılmıştır.
Çap: DN10 - DN600
Malzeme: 304, 304L, 316, 316L
Basınç: 0.63MPa - 2.5MPa
Standartlar: ASTM / ANSI, ISO, DIN
SS304 316L Paslanmaz Çelik Flanşlar Lap Joint flanş teknik veri sayfası aşağıdaki gibidir:
| Şartname | ØD | d1 | d2 | T | H | L | S-Ød3 |
| DN15 | 95 | 24.5 | 38 | 3 | 11.5 | 65 | 4-Ø14 |
| DN20 | 105 | 30.5 | 48 | 3 | 14 | 75 | 4-Ø14 |
| DN25 | 115 | 37.5 | S3 | 3 | 16 | 85 | 4-Ø14 |
| DN32 | 140 | 47 | 68 | 3 | 16.5 | 100 | 4-Ø18 |
| DN40 | 150 | 55 | 77 | 4 | 17.5 | 110 | 4-Ø18 |
| DN50 | 165 | 66 | 91 | 4 | 19.5 | 125 | 4-Ø18 |
| DN65 | 185 | 82 | 108 | 4 | 21 | 145 | 4-Ø18 |
| DN80 | 200 | 95 | 123 | 5 | 22 | 160 | 8-Ø18 |
| DN100 | 220 | 120 | 141 | 5 | 23 | 180 | 8-Ø18 |
| DN125 | 250 | 146 | 168 | 5 | 25 | 210 | 8-Ø18 |
| DN150 | 285 | 174 | 192 | 5 | 27 | 240 | 8-Ø22 |
| DN200 | 340 | 226 | 245 | 5 | 31 | 295 | 8-Ø22 |
| DN250 | 395 | 280 | 295 | 5 | 34 | 350 | 12-Ø22 |
| DN300 | 445 | 330 | 345 | 6 | 38 | 400 | 12-Ø22 |
| DN350 | 505 | 362 | 398 | 8 | 39 | 460 | 16-Ø22 |
| DN400 | 565 | 413 | 456 | 8 | 41 | 515 | 16-Ø26 |
Lap Joint flanş maliyet tasarrufu sağlar.Boru malzemesi özel ve pahalı olduğunda, Lap Joint flanşının kaynak maliyeti, aynı malzemenin kaynak flanşından daha düşüktür.
İnşaat için uygun.Örneğin, bağlantı sırasında ilgili flanş cıvata deliklerini hizalamak veya gelecekte flanş cıvata deliklerinin değişmesini önlemek kolay değildir.
a.Plastik balonlu poşet paketi b.Dokuma poşet paketi c.Palet d.Özelleştirilmiş.
Lap eklem flanşı, kimyasal, inşaat, su temini, drenaj, petrol, sanitasyon, sıhhi tesisat, yangından korunma, elektrik enerjisi ve diğer projelerde yaygın olarak kullanılmaktadır.
