Ürün ayrıntıları:
|
| Malzeme: | Paslanmaz Çelik, SS304 SS316L | teknik: | alın kaynağı |
|---|---|---|---|
| Standart: | DIN,ANSI,ASTM,JIS,GB | Başvuru: | İnşaat, Bağlantı Boruları |
| Paketleme: | Karton / Ahşap Kutu / Poli Ahşap Kutu | Renk: | Gümüş |
| Vurgulamak: | B16.5 Paslanmaz Çelik Flanşlı Bağlantı Parçaları,ANSI B16.5 Paslanmaz Sus Flanş,Alın kaynaklı Paslanmaz Sus Flanş |
||

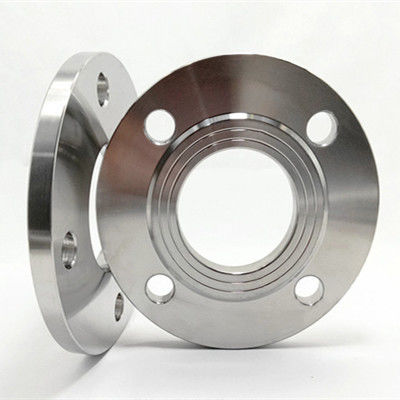

Paslanmaz çelik flanş, makine endüstrisi üzerinde önemli bir etkiye sahiptir ve ekonomik büyümeye önemli bir katkı sağlamıştır.Paslanmaz çelik flanşın dövme işlemi, faz değişimli dövme, rulo dövme, döner dövme ve dövme olarak ayrılabilir.Bu nedenle, flanşın geliştirilmesi, paslanmaz çelik flanş dövme endüstrisinin tüm dünyada gelişmesini sağlar.Kaynak sırasında, safsızlıkları ayırmak ve korozyon dirençlerinin ve mekanik özelliklerinin bozulmasını önlemek için paslanmaz çelik flanşlar tekrar tekrar ısıtılmalıdır.
ANSI b16.5 paslanmaz çelik flanşlı bağlantı parçaları Paslanmaz çelik flanş teknik veri sayfası aşağıdaki gibidir:
| PN | DN | Montaj boyutu | OD (borunun dış çapı) | Yükseltilmiş yüzün çapı D2 | Cıvatalar | GOST ağırlığı (kg) | Kalınlık | |||||
| Ouioide çapı.D(mm) | Cıvata cıvata eksen çapı | İç çap, d(mm) | Cıvata deliği sayısı, d(mm) | Cıvata deliklerinin çapı, d(mm) | flanş sırtının yüksekliği, h(mm) | Toplam kalınlık (h+b)mm | Kalınlık ss,b (mm) | |||||
| 1.6 | 40 | 145 | 110 | 46 | 45 | 88 | 4 | 18 | 1.96 | 3 | 20 | 17 |
| 50 | 160 | 125 | 59 | 57 | 102 | 4 | 18 | 2.58 | 3 | 22 | 19 | |
| 65 | 180 | 145 | 78 | 76 | 122 | 4 | 18 | 3.42 | 3 | 24 | 21 | |
| 80 | 195 | 160 | 91 | 89 | 133 | 4 | 18 | 3.71 | 3 | 24 | 21 | |
| 100 | 215 | 180 | 110 | 108 | 158 | 8 | 18 | 435 | 3 | 26 | 23 | |
| 125 | 245 | 210 | 135 | 133 | 184 | 8 | 18 | 6.38 | 3 | 28 | 25 | |
| 150 | 280 | 240 | 161 | 159 | 212 | 8 | 22 | 7.81 | 3 | 28 | 25 | |
| 200 | 335 | 295 | 222 | 219 | 268 | 12 | 22 | 10 | 3 | 30 | 27 | |
| 250 | 405 | 355 | 273 | 273 | 320 | 12 | 26 | 14.49 | 3 | 31 | 28 | |
| 300 | 460 | 410 | 325 | 325 | 370 | 12 | 26 | 17.78 | 4 | 32 | 28 | |
| 350 | 520 | 470 | 377 | 377 | 430 | 16 | 26 | 22.88 | 4 | 34 | 30 | |
| 400 | 580 | 525 | 426 | 426 | 482 | 16 | 30 | 31 | 4 | 38 | 34 | |
| 500 | 710 | 650 | 530 | 530 | 585 | 20 | 33 | 57.01 | 4 | 48 | 44 | |
Paslanmaz çelik flanş malzemesi:
Paslanmaz çelik: ASTM A182, f304, f316l, f321, vb.
Çift fazlı çelik: S31803, S32205, S32750, vb.
Boyut: dn10-dn600
Basınç: 150Lb, 300lb, 600Lb, 900lb, 1500Lb, 2500lb
Standartlar: ASME, ANSI, JIS, DIN, vb.
Paslanmaz çelik flanş, petrol, kimya sanayi, nükleer santral, gıda üretimi, inşaat, gemi yapımı, kağıt yapımı, ilaç ve diğer sektörlerde yaygın olarak kullanılmaktadır.
