Ürün ayrıntıları:
|
| Malzeme: | Paslanmaz Çelik, SS304 SS316L | Bağlantı: | Kaynak |
|---|---|---|---|
| Standart: | DIN,ANSI,ASTM,JIS,GB | Başvuru: | İnşaat, Bağlantı Boruları |
| Paketleme: | ahşap kasa | Yüzey: | siyah/galvanizli/lehçe |
| Vurgulamak: | DIN600 Paslanmaz Çelik Boru Ek Parçaları,DN15 Yüksek Basınçlı Flanş,DIN600 Yüksek Basınçlı Flanş |
||

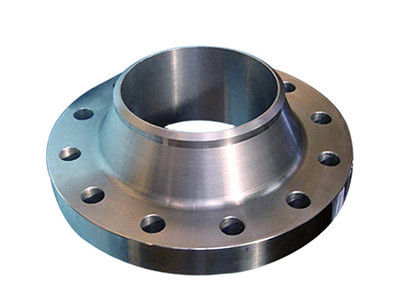

Yüksek basınçlı flanş, 10MPa'dan daha yüksek basınca sahip boruları veya ekipmanları bağlamak için kullanılır.Şu anda, esas olarak geleneksel yüksek basınçlı flanş ve yüksek basınçlı kendinden sıkan flanş içerir.
Yüksek basınçlı flanş, sızdırmazlık etkisini elde etmek için sızdırmazlık contasının (eliptik conta, sekizgen conta, lens contası vb.) plastik deformasyonunu kullanan ve boruyu boruya bağlamak için boru ucuna bağlanan bir parçadır.Flanş üzerinde delikler vardır ve iki flanş saplama cıvataları ile sıkıca bağlanmıştır.
Karbon Çelik Boru Ek Parçaları ASTM A234 karbon çelik tee teknik veri sayfası aşağıdaki gibidir:
| DN | PM1.6MPa(16bar) | PN2.5MPa(25bar) | ||||||||
| dış çapı | Cıvata deliği merkez dairesinin çapı | Cıvata deliği çapı | Cıvata dişi | miktar | dış çapı | Cıvata deliği merkez dairesinin çapı | Cıvata deliği çapı | Cıvata dişi | miktar | |
| 10 | 90 | 60 | 14 | M12 | 4 | 90 | 60 | 14 | M12 | 4 |
| 15 | 95 | 65 | 14 | M12 | 4 | 95 | 65 | 14 | M12 | 4 |
| 20 | 105 | 75 | 14 | M12 | 4 | 105 | 75 | 14 | M12 | 4 |
| 25 | 115 | 85 | 14 | M12 | 4 | 115 | 85 | 14 | M12 | 4 |
| 32 | 140 | 100 | 18 | M16 | 4 | 140 | 100 | 18 | M16 | 4 |
| 40 | 150 | 110 | 18 | M16 | 4 | 150 | 110 | 18 | M16 | 4 |
| 50 | 165 | 125 | 18 | M16 | 4 | 165 | 125 | 18 | M16 | 4 |
| 65 | 185 | 145 | 18 | M16 | 4 | 185 | 145 | 18 | M16 | 8 |
| 80 | 200 | 160 | 18 | M16 | 4 | 200 | 160 | 18 | M16 | 8 |
| 100 | 220 | 180 | 18 | M16 | 4 | 235 | 190 | 22 | M20 | 8 |
| 125 | 250 | 210 | 18 | M16 | 8 | 270 | 220 | 26 | M24 | 8 |
| 150 | 285 | 240 | 22 | M20 | 8 | 300 | 250 | 26 | M24 | 8 |
| 200 | 340 | 295 | 22 | M20 | 8 | 360 | 310 | 26 | M24 | 12 |
| 250 | 405 | 344 | 26 | M24 | 12 | 425 | 370 | 30 | M27 | 12 |
| 300 | 460 | 410 | 26 | M24 | 12 | 485 | 430 | 30 | M27 | 16 |
1. Sızdırmazlık prensibi plastik deformasyona aittir.
2. Cıvatalarla bağlanır.
3. Cıvatalar çekme kuvveti, sıcaklık farkı stresi, eğilme momenti, tork ve diğer birçok dış stresi taşımalıdır.
4. Hacim çok büyük, ağırlık ağır ve kurulum ve konumlandırma çok zor.
5. Sızdırmazlık performansı, özellikle zorlu koşullar altında (yüksek sıcaklık, yüksek basınç ve oldukça toksik ortam) kararsızdır, sızıntı yapmak kolaydır ve ciddi sonuçlara yol açar.
| Standart | ANSI | ANSI B16.5 ASME B16.47 serisi A/B |
| DIN | DIN | |
| TR | EN1092-l:2002 | |
| Malzeme | ANSI | CS A105/SA 105NSS 304/304L, 316/316L Alaşımlı Çelik: WHPY45/52/65/80 |
| DIN | CS RST37.2;S235JR SS 304/304L.316/316L | |
| TR | CS RST37.2;S235JR;C22.8SS 304/304L,316/316L | |
| Baskı yapmak | ANSI | Sınıf 150, 300, 600, 900, 1500 2500 lbs |
| DIN | PN6,PN10,PN16>PN25,PN40>PN64,PN100 | |
| TR | PN6,PN10,PN16>PN25,PN40>PN64,PN100 | |
| Boy | ANSI | 1/2" - 60" |
| DIN | DN15-DN2000 | |
| TR | DN15-DN2000 |
