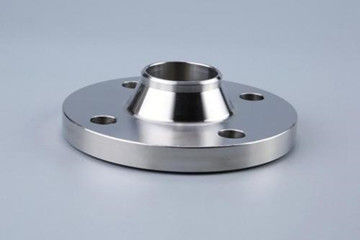

Dövme Dikiş Fileto Kaynağı Düz ​​Boyun Kaynak Flanşı

Açıklama

Boyun düz kaynak flanşının tam adı, çelik boru, boru bağlantı parçaları, vb. Flanşa girer ve fileto kaynağı aracılığıyla ekipmana veya boru hattına bağlanır.
Alın kaynak flanşı ve yassı kaynak flanşı arasındaki temel farklar farklı kaynak formları, farklı malzemeler, farklı nominal basınçlar ve farklı bağlantı yöntemleridir.Farklı kaynak formları: alın kaynağı olabilirken yassı kaynak radyografiye alınamaz.
Boyunlu yassı kaynak flanşlı boru ile flanş arasındaki kaynak dikişi formu fileto kaynağı iken, boyunlu yassı kaynaklı flanş ile boru arasındaki kaynak dikişi formu çevresel kaynaktır.Yassı kaynak şekli iki dolgu kaynağıdır ve alın kaynağı şekli bir alın kaynağıdır.

Şartname

1. Boyun düz kaynak flanşı ve boyunsuz düz kaynak flanşı arasındaki fark, boyun düz kaynak flanşının boru hattı kaynak pozisyonunda boyunsuz düz kaynak flanşından daha fazla olmasıdır.
2. Boyunsuz düz kaynak flanşı da düz bir flanştır ve flanşsız patron da düz bir fileto kaynağıdır.
3. Boyunlu kaynak flanşı ve bağlantı borusu arasındaki kaynak bağlantısı B sınıfı dikişe, boyunlu düz kaynak flanşı ve bağlantı borusu arasındaki kaynak bağlantısı C sınıfı dikişe aittir.Kaynak sonrası NDT farklıdır.
4. Farklı malzemeler: boyunlu kaynak flanşı malzemesi gereksinimleri karşılayan kalınlık ile sıradan çelik levhadan işlenirken, boyunlu kaynak flanşı malzemesi çoğunlukla dövme çelik parçalardan işlenir.
5. Farklı nominal basınç: boyunlu düz kaynak flanşının nominal basıncı 0.6-4.0mpa, boyunlu düz kaynak flanşının nominal basıncı 1-25mpa'dır.
6. Açıkçası, boyunlu yassı kaynak flanşının uygulanabilir basınç seviyesi daha düşüktür.

karakteristik

1. Farklı bağlantı yöntemleri: boyun düz kaynak flanşı ile boyun alın kaynak flanşı arasındaki en büyük fark, nozul ve flanş arasındaki bağlantı yönteminde yatmaktadır.
2. Genel olarak, boyun düz kaynak flanşı, nozul ve flanş arasındaki fileto bağlantısı iken, boyun alın kaynak flanşı, flanş ve nozul arasındaki alın derzidir.
3. Kaynak flanşının boyunlu sızdırmazlık yüzey formları şunlardır: RF, FM, m, t, G ve FF.Boyunlu yassı kaynak flanşının çap aralığı: DN10 ~ DN600.
4. Uygulama kapsamı: PN serisi pn2.5 ~ PN40;sınıf serisi class150 ~ class1500.
5. Flanş malzemesi: karbon çelik, Luomo çelik, 304, 316, 304L, 316L, 321, 347, cf8c.


Avantaj vedezavantaj

 1, Avantajları: boyun düz kaynak flanşı da düz bir kaynak flanşına aittir, çünkü kısa bir boynu vardır, böylece flanşın mukavemetini arttırır ve flanşın dayanma gücünü arttırır.Böylece daha yüksek basınçlı borularda kullanılabilir.
2, Dezavantajları: plaka tipi düz kaynak flanşı ile karşılaştırıldığında, şekil özellikleri nedeniyle maliyet daha yüksektir, nakliye sırasında çarpmak daha kolaydır.

Uygulama

 1, boyunlu kaynak flanşı korozyona dayanıklı, son derece toksik, yanıcı ve patlayıcı durumlar için kullanılır.
2, boyun ile düz kaynak flanş sızdırmazlık yüzeyi dışbükey, içbükey ve gömme yüz olabilir.
3, sızdırmazlık etkisi aynı değildir ve rulman gücü aynı değildir.
4, flanş sertliğini artırabilir boyun ile düz kaynak flanş kuyruk arkasında kısa bir boyun var.
5, taşıma kapasitesi genellikle orta ve yüksek basınç durumlarda kullanılan düz kaynak flanş, daha yüksektir.

paket

a.Plastik kabarcık çanta paketi b. Taşıma çantası paketi c. Palet d.Özelleştirilmiş

Teslimat süresi

Bizim çelik yassı fabrika üretim için yüksek yeteneği var, teslim süresi küçük miktar için 45 gün, veya bunun için acele iseniz, biz düzenlemek ve nakliye tarihini karşılamak.
