Ürün ayrıntıları:
|
| Ürün adı:: | Paslanmaz çelik soket kaynak çapraz | Standart:: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| Ürün boyutu:: | DN15-DN1200 | Ürün basıncı:: | Sch10S, SCH40, STD, SCH80 XS, Sch120 |
| Malzeme: | SS304 SS316L | Uygulama: | Yağ, petrol, kimyasal |
| Vurgulamak: | Çapraz SS Soket Kaynaklı Bağlantı Parçaları,4 Yollu SS Soket Kaynaklı Bağlantı Parçaları |
||
Çapraz bir boru bağlantı parçası ve boru konektörüdür.Ana boru hattının branşman borusunda kullanılır.Dört yollu boru eşit çapa ve azalan çapa bölünebilir.Eşit çaplı dört yollu borunun meme uçları aynı boyuttadır.İndirgeyici dört yollu borunun ana meme boyutu aynıdır ve dallanan borunun meme boyutu ana borununkinden daha küçüktür.Dört yönlü borunun hidrolik çıkıntısı, dallanmış borunun metal malzemenin eksenel dengelemesi ile genişletilmesi için bir çeşit şekillendirme işlemidir.
Tüp boşluğuna sıvı enjekte etmek ve boru boşluğunu sıkmak için özel bir hidrolik pres kullanılır.Boş tüp ekstrüde edildikten sonra hacim küçülür ve basınç artar.Metal malzeme kalıbın iç boşluğu boyunca akar ve dal borusunu ve formlarını genişletir.Dört yönlü sıcak şekillendirme, boş boruyu dört yönlü çap boyutuna yassılaştırmak ve dal borusunda bir delik açmaktır. Isıtma işleminden sonra, tüp boş kalıp oluşturma kalıbına konur ve dal borusunu çekme kalıbı tüp boşluğuna yerleştirilir.
Şartname
1. Basıncın etkisi altında, tüp boşluğu radyal olarak sıkıştırılır ve radyal sıkıştırma sürecinde, metal dallanma borusu yönüne akar ve dalma borusunu kalıbın gerilmesi altında oluşturur.
2. Soket kaynak çapraz düşük boru hassasiyeti, sağlam bağlantı, güçlü basınç direnci, iyi sızdırmazlık, uygun kurulum ve bakım, güvenli ve güvenilir çalışma, vb avantajları vardır.
3. Bununla birlikte, iç duvar genellikle paslanır, bu nedenle soket kaynak haçının iyi uygulama özelliklerine ve değerine sahip olduğundan emin olmak için iyi incelenmeli ve işlenmelidir.
4. Paslanmaz çelik haç, sıcak presleme veya dövme ile çelikten yapılmış bir boru bağlantı elemanıdır.Bağlantı şekli, haçı doğrudan çelik boru ile kaynaklamaktır.
5. Alın kaynaklı haç ana üretim standartları genellikle GB / t12459, GB / T13401, ASME b16.9, sh3408, sh3409, Hg / t21635, Hg / t21631, SY / t0510'dur.
6. paslanmaz çelik çapraz fiyat alıntı yaparken, doğru boru fiyatını doğru bir şekilde bildirmek için, kullanılan boru basıncını doğru bilgilendirmek veya dirsek duvar kalınlığını doğrudan bilgilendirmek gerekir.
7. Dirsek duvar kalınlığının geleneksel ifadesi, farklı kalınlıkları temsil eden sch10 ve sch20 gibi farklı basınç derecelerini içerir.Basınç sınıfı duvar kalınlığı tablosuna bakın.
1. Standartlar: DIN, SMS, ISO, IDF, 3a, RJT, DS, BS, BPE.
2. petrol için uygundur, kimyasal, elektrik, metalurji, gemi, makine ve diğer sanayi.
3. yaygın kimya sanayi, petrol, elektrik, eczane, bira, gıda, süt içecek, kozmetik ve çeşitli mühendislik destekleyen boru hatları tüm dünyada.
4. Yüzey işleme: kumlama, haddeleme, dekapaj ve parlatma.
5. 304 304L 316 316L paslanmaz çelikten imal edilmiştir.
6. Ana özellikler: dn15-600 (kesintisiz), dn15-1200 (dikişli).
7. ana özellikleri: büyük sıcaklık farkı direnci;normal basınç 16MPa;güçlü korozyon direnci;hassas;duvar kalınlığı.
8. Duvar kalınlığı: 1.2mm-6mm r = 1.5D.
9. Kalite yönetimi: ISO9001: 2000 kalite yönetim sistemi belgelendirme.

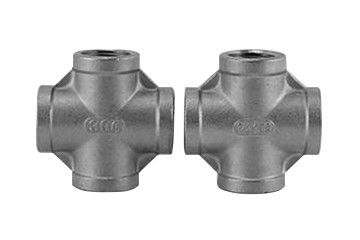

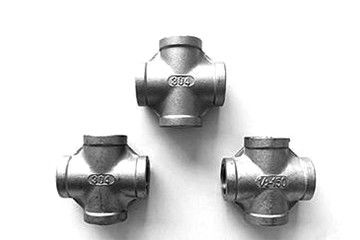

4 Yollu Çelik Boru Çapraz SS Soket Kaynak Parçaları veri sayfası
| Nominal çap | Dış çap | Merkezden Sona | |||||
| D1 | D2 | ||||||
| DN | NPS | A Serisi | B Serisi | A Serisi | B Serisi | C | M |
| 15x15x15 | 1 / 2x1 / 2x1 / 2 | 21.3 | 18 | 21.3 | 18 | 25 | 25 |
| 15x15x10 | 1 / 2x1 / 2x3 / 8 | 21.3 | 18 | 17.3 | 14 | 25 | 25 |
| 15x15x8 | 1 / 2x1 / 2x1 / 4 | 21.3 | 18 | 13.7 | 10 | 25 | 25 |
| 20x20x20 | 3/4 x 3/4 x 3/4 | 26.9 | 25 | 26.9 | 25 | 29 | 29 |
| 20x20x15 | 3/4 x 3/4 x 1/2 | 26.9 | 25 | 21.3 | 18 | 29 | 29 |
| 20x20x10 | 3/4 x 3/4 x 3/8 | 26.9 | 25 | 17.3 | 14 | 29 | 29 |
| 25x25x25 | 1x1x1 | 33.7 | 32 | 33.7 | 32 | 38 | 38 |
| 25x25x20 | 1x 1x3 / 4 | 33.7 | 32 | 26.9 | 25 | 38 | 38 |
| 25x25x15 | 1x1x1 / 2 | 33.7 | 32 | 21.3 | 18 | 38 | 38 |
| 32x32x32 | 1.1 / 4x1.1 / 4x1.1 / 4 | 42.4 | 38 | 42.4 | 38 | 48 | 48 |
| 32x32x25 | 1.1 / 4x1.1 / 4x1 | 42.4 | 38 | 33.7 | 32 | 48 | 48 |
| 32x32x20 | 1.1 / 4x1.1 / 4x3 / 4 | 42.4 | 38 | 26.9 | 25 | 48 | 48 |
| 32x32x15 | 1.1 / 4x1.1 / 4x1 / 2 | 42.4 | 38 | 21.3 | 18 | 48 | 48 |
| 40x40x40 | 1.1 / 2x1.1 / 2x1.1 / 2 | 48,3 | 45 | 48,3 | 45 | 57 | 57 |
| 40x40x32 | 1.1 / 2x1.1 / 2x1.1 / 4 | 48,3 | 45 | 42.4 | 38 | 57 | 57 |
| 40x40x25 | 1.1 / 2x1.1 / 2x1 | 48,3 | 45 | 33.7 | 32 | 57 | 57 |
| 40x40x20 | 1.1 / 2x1.1 / 2x3 / 4 | 48,3 | 45 | 26.9 | 25 | 57 | 57 |
| 40x40x15 | 1.1 / 2x1.1 / 2x1 / 2 | 48,3 | 45 | 21.3 | 18 | 57 | 57 |
| 50x50x50 | 2x2x2 | 60.3 | 57 | 60.3 | 57 | 64 | 64 |
| 50x50x40 | 2x2x1.1 / 2 | 60.3 | 57 | 48,3 | 45 | 64 | 60 |
| 50x50x32 | 2x2x1.1 / 4 | 60.3 | 57 | 42.4 | 38 | 64 | 57 |
| 50x50x25 | 2x2x1 | 60.3 | 57 | 33.7 | 32 | 64 | 51 |
| 50x50x20 | 2x2x3 / 4 | 60.3 | 57 | 26.9 | 25 | 64 | 44 |
a.Plastik kabarcık çanta paketi b. Taşıma çantası paketi c. Palet d.Özelleştirilmiş
Bizim 4 Yollu Çelik Boru Çapraz SS Soket Kaynak Parçaları fabrika üretim için yüksek yeteneği var, teslim süresi küçük miktar için 45 gün, veya bunun için acele iseniz, biz düzenlemek ve nakliye tarihini karşılamak.
