Ürün ayrıntıları:
|
| Ürün adı:: | Karbon çelik alın kaynağı olet | Boyut:: | Tam boyutlu |
|---|---|---|---|
| Standart:: | GB / ANSI / JIS / DIN | Yönetici standart ：: | MSS SP-97 、 GB19326 、 Q / FG13 |
| Tür:: | Standart tip, kısa boru tipi, gönye tipi | Etki:: | İndirgeme Tee'yi değiştirin |
| Vurgulamak: | Boru Kaynakçı,Kaynaklı Boru Ek Parçaları |
||

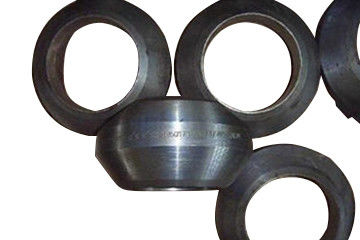

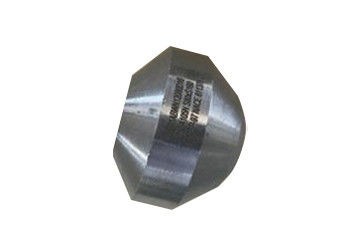

Karbon Weldolet ayrıca branşman borusu oturağı, eyer ve eyer tipi boru eklemi olarak da adlandırılır.Genellikle tee, takviye plakası ve takviye borusu bölümü gibi branşman bağlantı türleri yerine branşman bağlantı boru bağlantılarının güçlendirilmesi için kullanılır. Karbon Weldolet, güvenlik, güvenilirlik, maliyet azaltma, basit yapı, orta akış kanalının iyileştirilmesi, seri standardizasyonu ve uygun tasarım ve seçimin olağanüstü avantajlarına sahiptir.
Özellikle, geleneksel branşman borusu bağlantı yönteminin yerini almak için giderek artan şekilde kullanılan yüksek basınç, yüksek sıcaklık, geniş çaplı ve kalın duvar boru hatlarında.Weldolet'in ana gövdesi, karbon çeliği, alaşımlı çelik, paslanmaz çelik vb.Dahil olmak üzere boru ile aynı malzemeye sahip yüksek kaliteli dövmelerden yapılmıştır. Kaynaklı kaynak ve ana boru kaynaklıdır ve Olet veya diğer borular (kısa boru, fiş, vb.), Alet ve vana ile üç tip bağlantı vardır: alın kaynağı bağlantısı, soket kaynak bağlantısı ve dişli bağlantı.
Alın kaynağı Weldolet, son yıllarda yabancı ülkelerde yaygın olarak kullanılan bir dal borudur.Büyük çaplı borudan küçük çaplı boruya bir branş sağlar.Burda kaynaklı boruya ana boru, dalda kaynaklı boruya dallı boru denir.Branşman bağlantıları tam boyut, tip, delik ve basınç değeridir.Malzeme paslanmaz çelik, krom molibden alaşımı veya diğer alaşımlı malzemeler olabilir.Karbon çelik alın kaynağı branşman borusunun çalışma prensibi: derz doğrudan boruya kesilir ve karşı taraf vida dişi ile kilitlenerek kapatılır.Yangın önleme, patlama önleme ve yüksek irtifa işletimine elverişli çelik boru ile bağlandığında kaynak yapılmasına gerek yoktur.Ve dikkatsizlik kaynağı tarafından getirilen yanlış davranışı ortadan kaldırabilir.
Standart: MSS sp-97, GB / t19326
Malzeme: karbon çelik
Boyut aralığı: DN 8-900
Basınç aralığı: 3000 × 6000 × 3
Kalınlık: STD, XS, SCH160
Yüzey işleme: anti-yağ;Anti-boyama
| Karbon Alın Kaynaklı Boyutlar | ||||||||||||
| Ana borunun nominal çapı | Branşman borusunun nominal çapı | Basınç derecesi | ||||||||||
| L | Dl / niin | E | ||||||||||
| DN | NPS | DN | NPS | STD | XS | SCH160 | STD | XS | SCH160 | STD | XS | SCH160 |
| 8 ~ 900 | 1/4 ~ 36 | 6 | 1/8 | 16 | 16 | - | 24 | 24 | - | 15.9 | - | - |
| 10 ~ 900 | 3/8 ~ 36 | 8 | 1/4 | 16 | 16 | - | 26 | 26 | - | 15.9 | - | - |
| 15 ~ 900 | 1/2 ~ 36 | 10 | 3/8 | 19 | 19 | - | 30 | 30 | - | 19.1 | - | - |
| 20 ~ 900 | 3/4 ~ 36 | 15 | 1/2 | 19 | 19 | 28 | 36 | 36 | 36 | 23.8 | 23.8 | 14.3 |
| 25 ~ 900 | 1 ~ 36 | 20 | 3/4 | 22 | 22 | 32 | 43 | 43 | 46 | 30.2 | 30.2 | 19.1 |
| 32 ~ 900 | 5/4 ~ 36 | 25 | 1 | 27 | 27 | 38 | 55 | 55 | 51 | 36,5 | 36,5 | 25.4 |
| 40 ~ 900 | 3/2 ~ 36 | 32 | 1. 1/4 | 32 | 32 | 44 | 66 | 66 | 63 | 44,5 | 44,5 | 33.3 |
| 50 ~ 900 | 2 ila 36 | 40 | 1. 1/2 | 33 | 33 | 51 | 74 | 74 | 71 | 50,8 | 50,8 | 38.1 |
| 65 ~ 900 | 5/2 ~ 36 | 50 | 2 | 38 | 38 | 55 | 90 | 90 | 82 | 65.1 | 65.1 | 42.9 |
| 80 ^ 900 | 3 ~ 36 | 65 | 2. 1/2 | 41 | 41 | 62 | 104 | 104 | 98 | 76.2 | 76.2 | 54 |
| 90 ~ 900 | 7/2 ~ 36 | 80 | 3 | 44 | 44 | 73 | 124 | 124 | 122 | 93.7 | 93.7 | 77 |
| 100 ~ 900 | 4 ~ 36 | 90 | 3. 1/2 | 48 | 48 | - | 138 | 138 | - | 101.6 | 101.6 | - |
| 125 ~ 900 | 5 ~ 36 | 100 | 4 | 51 | 51 | 84 | 154 | 154 | 154 | 120.7 | 120.7 | 98.4 |
| 150 ~ 900 | 6 ~ 36 | 125 | 5 | 57 | 57 | 94 | 187 | 187 | 188 | 141.3 | 141.3 | 122.2 |
| 200 ~ 900 | 8 ~ 36 | 150 | 6 | 60 | 78 | 105 | 213 | 227 | 222 | 169.9 | 169.9 | 146.1 |
| 250 ~ 900 | 10 ~ 36 | 200 | 8 | 70 | 99 | - | 265 | 292 | - | 220.7 | 220.7 | - |
| 300 ~ 900 | 12 ~ 36 | 250 | 10 | 78 | 94 | - | 323 | 325 | - | 274,6 | 265.1 | - |
| 350 ~ 900 | 14 ~ 36 | 300 | 12 | 86 | 103 | - | 379 | 381 | - | 325.4 | 317.5 | - |
| 400 ~ 900 | 16 ~ 36 | 350 | 14 | 89 | 100 | - | 411 | 416 | - | 357,2 | 350,9 | - |
| 450 ~ 900 | 18 ~ 36 | 400 | 16 | 94 | 106 | - | 465 | 468 | - | 408 | 403.2 | - |
| 500 ~ 900 | 20 ~ 36 | 450 | 18 | 97 | 111 | - | 522 | 525 | - | 458,8 | 455.6 | - |
| 550 ~ 900 | 22 ~ 36 | 500 | 20 | 102 | 119 | - | 573 | 584 | - | 508,8 | 509,6 | - |
| 650 ~ 900 | 26 ~ 36 | 600 | 24 | 116 | 140 | - | 690 | 708 | - | 614,4 | 614,4 | - |
1, Alın ve kaynak borusu tesisatının montaj personelinin montaj gereksinimlerini tamamen anlamasını sağlamak için inşaattan önce eğitim ve açıklama yapılacaktır.
2, Ve profesyonel personel yerinde ayni kaynak boru boru montaj teknik noktaları ve ilgili gereksinimleri açıklamak için düzenlenecektir.
3, Kombine kaynak basınçlı kap standardına göre kabul edilirse, yani kaynak penetrasyon tipindeyse, değerlendirme alın kaynağı değerlendirmesi ile desteklenebilir ve kaynak sırasında GTAW arka kapağı ve SMAW dolum oluğu kullanılmalıdır.3-4mm boşluk için ayrılmıştır.
4, ısıl işlem malzemeye dayalı olmalıdır.Krom molibden çeliği gibi ısıya dayanıklı çelikler için, kaynak işleminden önce ön ısıtma yapmak ve daha sonra kaynak işleminden sonra stres giderici ısıl işlem uygulamak gerekir.
5, karbon çelik kaynak çok konsantre değilse, ayrıca yapılamaz.Kazan standardı da birleştirilmiş bir kaynaksa, kaynağı desteklemek için form test parçası ve alın test parçası gereklidir.
6, Kaynak muayene UT ve Pt tarafından tamamlanabilir.Kaynak yöntemi yukarıdaki ile aynıdır.
1, Olet esas olarak alın kaynağı bağlantısının gerekli olduğu durumlarda kullanılır.
2, branşman borusu genellikle 2 "branşman borusu için kullanılır, ana boru genel takviye eşdeğerdir.
3, tee azaltılması, takviye plakası ve güçlendirilmesi boru bölümü gibi geleneksel şube bağlantı türleri yerine.
4, düzen tasarımında az uygulama vardır, ama PDMS bağlantı kütüphanesinde Olet bağlantı parçaları vardır.
a.Plastik kabarcık çanta paketi b. Taşıma çantası paketi c. Palet d.Özelleştirilmiş
Fabrikamız üretim için yüksek yeteneğe sahiptir, teslim süresi küçük miktar için 45 gündür veya bunun için acele ederseniz, gönderim tarihinizi ayarlayabilir ve karşılayabiliriz.
