Ürün ayrıntıları:
|
| Ürün adı:: | Karbon çelik alın kaynağı çapraz | Boyut:: | Tam boyutlu |
|---|---|---|---|
| Standart:: | GB / ANSI / JIS / DIN | Bağlantı modu:: | kaynak |
| Karakteristik:: | Aşınma ve korozyon direnci | kullanım: | Petrol Gaz Su Endüstriyel |
| Vurgulamak: | Alın Kaynaklı Karbon Çelik Çapraz,ANSI Karbon Çelik Çapraz |
||

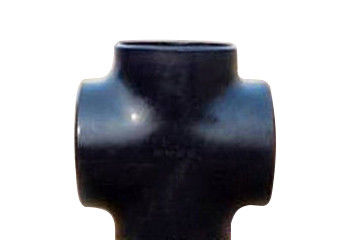

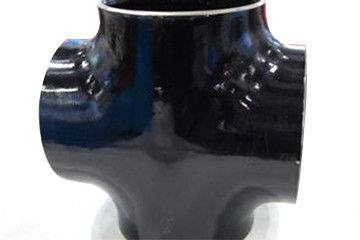

Karbon çelik haç, ana borunun branşman borusunda kullanılan bir boru bağlantısıdır. Karbon çelik çapraz tee eşit çapa ve küçültme çapına bölünebilir ve eşit çaplı çapraz tee meme uçları aynı boyuttadır.Çapraz tee'yi azaltan ana boru nozulu boyutu aynıdır ve branşman borusunun nozul boyutu ana borununkinden daha küçüktür. Karbon çelik haç genellikle karbona ek olarak az miktarda silikon, manganez, kükürt, fosfor ve diğer elementler içerir. Karbon çeliği, kullanımına göre karbon yapısal çelik, karbon takım çeliği ve serbest kesim yapısal çeliğe ayrılabilir. Farklı malzemelerden yapılmış haç farklı yapısal özelliklere sahip olacaktır.Şu anda, dikişsiz boru ile karbon çelik haç imalatında yaygın olarak kullanılan iki tür işlem vardır, yani hidrolik şişkinlik ve sıcak presleme.
Karbon çelik çapraz tee hidrolik şişkinlik, metal malzemenin eksenel telafisi ile şube borusunun genişletilmesi oluşturan bir işlemdir.İşlem, boru boşluğuna çapraz tee ile aynı çapta sıvı enjekte etmek ve boru boşluğunu hidrolik presin iki yatay yan silindirinden senkronize olarak çıkarmak için özel bir hidrolik pres kullanmaktır. Boru boşluğundaki sıvı, boru boşluğunun hacmi küçüldükçe artar ve metal malzeme, yan silindir ve boru boşluğundaki sıvı basıncının çift etkisi altında kalıbın iç boşluğu boyunca akar ve dal borusunu genişletir . Karbon çelik çapraz tişörtün hidroform işlemi, yüksek üretim verimliliği ile bir kerede oluşturulabilir. Haç hidrolik şişkinlik işlemi için gerekli ekipmanın büyük tonajı nedeniyle, esas olarak dn400'den daha az standart duvar kalınlığı çaprazının üretimi için kullanılır.Çapraz tişörtün sıcak şekillendirilmesi, haç çapından daha büyük olan tüp boşluğunu haç çapının boyutuna düzleştirmek ve germe dalı borusu konumunda bir delik açmaktır.
Malzeme: karbon çelik
Boyut aralığı: DN 15x15x15-50x50x50
Basınç aralığı: 3000 × 6000 × 3
Yüzey işleme: anti-yağ;Anti-boyama
| Nominal çap | Dış çap | Merkezden Sona | |||||
| D1 | D2 | ||||||
| DN | NPS | A Serisi | B Serisi | A Serisi | B Serisi | C | M |
| 15x15x15 | 1 / 2x1 / 2x1 / 2 | 21.3 | 18 | 21.3 | 18 | 25 | 25 |
| 15x15x10 | 1 / 2x1 / 2x3 / 8 | 21.3 | 18 | 17.3 | 14 | 25 | 25 |
| 15x15x8 | 1 / 2x1 / 2x1 / 4 | 21.3 | 18 | 13.7 | 10 | 25 | 25 |
| 20x20x20 | 3/4 x 3/4 x 3/4 | 26.9 | 25 | 26.9 | 25 | 29 | 29 |
| 20x20x15 | 3/4 x 3/4 x 1/2 | 26.9 | 25 | 21.3 | 18 | 29 | 29 |
| 20x20x10 | 3/4 x 3/4 x 3/8 | 26.9 | 25 | 17.3 | 14 | 29 | 29 |
| 25x25x25 | 1x1x1 | 33.7 | 32 | 33.7 | 32 | 38 | 38 |
| 25x25x20 | 1x 1x3 / 4 | 33.7 | 32 | 26.9 | 25 | 38 | 38 |
| 25x25x15 | 1x1x1 / 2 | 33.7 | 32 | 21.3 | 18 | 38 | 38 |
| 32x32x32 | 1.1 / 4x1.1 / 4x1.1 / 4 | 42.4 | 38 | 42.4 | 38 | 48 | 48 |
| 32x32x25 | 1.1 / 4x1.1 / 4x1 | 42.4 | 38 | 33.7 | 32 | 48 | 48 |
| 32x32x20 | 1.1 / 4x1.1 / 4x3 / 4 | 42.4 | 38 | 26.9 | 25 | 48 | 48 |
| 32x32x15 | 1.1 / 4x1.1 / 4x1 / 2 | 42.4 | 38 | 21.3 | 18 | 48 | 48 |
| 40x40x40 | 1.1 / 2x1.1 / 2x1.1 / 2 | 48,3 | 45 | 48,3 | 45 | 57 | 57 |
| 40x40x32 | 1.1 / 2x1.1 / 2x1.1 / 4 | 48,3 | 45 | 42.4 | 38 | 57 | 57 |
| 40x40x25 | 1.1 / 2x1.1 / 2x1 | 48,3 | 45 | 33.7 | 32 | 57 | 57 |
| 40x40x20 | 1.1 / 2x1.1 / 2x3 / 4 | 48,3 | 45 | 26.9 | 25 | 57 | 57 |
| 40x40x15 | 1.1 / 2x1.1 / 2x1 / 2 | 48,3 | 45 | 21.3 | 18 | 57 | 57 |
| 50x50x50 | 2x2x2 | 60.3 | 57 | 60.3 | 57 | 64 | 64 |
| 50x50x40 | 2x2x1.1 / 2 | 60.3 | 57 | 48,3 | 45 | 64 | 60 |
| 50x50x32 | 2x2x1.1 / 4 | 60.3 | 57 | 42.4 | 38 | 64 | 57 |
| 50x50x25 | 2x2x1 | 60.3 | 57 | 33.7 | 32 | 64 | 51 |
| 50x50x20 | 2x2x3 / 4 | 60.3 | 57 | 26.9 | 25 | 64 | 44 |
Karbon çelik çapraz tee yaygın olarak kullanılan, PetroChina, Sinopec, CNOOC, nakliye, güç, ısı, metalurji, çelik, havacılık, doğal gaz, ilaç, ilaç, alkol, içecek, su koruma, kimya mühendisliği ve diğer projeler.
a.Plastik kabarcık çanta paketi b. Taşıma çantası paketi c. Palet d.Özelleştirilmiş
Fabrikamız üretim için yüksek yeteneğe sahiptir, teslim süresi küçük miktar için 45 gündür veya bunun için acele ederseniz, gönderim tarihinizi ayarlayabilir ve karşılayabiliriz.
