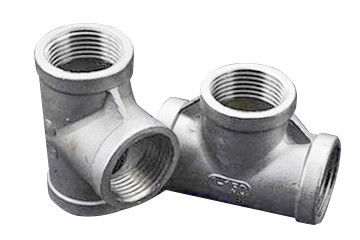

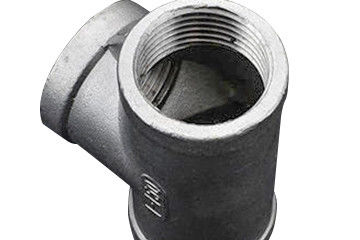

Ürün ayrıntıları:
|
| Ürün adı:: | Paslanmaz çelik dişli tee | Malzeme:: | 304.304 L, 316.316 L |
|---|---|---|---|
| Özellikler:: | 1/8 "~ 4" | Uygulama: | Su-yağ nakliyesi |
| Bağ: | dişli | paketleme: | Ahşap kasa |
| Vurgulamak: | 316L Paslanmaz Çelik Tee,316L Paslanmaz Çelik Dişli Bağlantı Parçaları |
||
Tee aynı zamanda tee boru bağlantı parçaları, tee eklemleri, vb olarak da bilinir. Temelde ana boruda şubeye kullanılan sıvının yönünü değiştirmek için kullanılır. bent boru çapına göre sınıflandırılabilir.Genellikle karbon çeliği, dökme çelik, alaşımlı çelik, paslanmaz çelik, bakır, alüminyum alaşımı, plastik, argon, PVC ve diğer malzemelerden yapılır,Tee eşit çaplı tee ve boru çapına göre tee azaltılabilir.
Eşit tee'nin nozul ucu aynı boyuttadır;azaltıcı tee'nin ana nozul boyutu aynıdır ve dallanan borunun nozul boyutu ana borununkinden daha küçüktür. Paslanmaz çelik dişli tee, ana borunun bir tarafındaki ana boruya dik olan ve ana boruya bağlanan bir ana boruya ve bir branşman borusuna sahiptir.
Köşede, ana boru çıkışının yönünün dallanan boru çıkışının yönüyle buluştuğu bir vana ayarlanmıştır.Valf üzerine dairesel bir valf parçası yerleştirilmiştir.Valf parçası, boru boşluğunun iç duvarı boru boşluğunun kapalı durumunda olacak şekilde karşılıklı olarak kapalı bir yapıdadır.Bu tür boru bağlantı parçaları, boru hattı ayarını basitleştirir, boru hattı parçalarının tüketimini azaltır, işletimi kolaylaştırır, boru hattı dalının bakımını ve aşamalı olarak her dalın tedarikini kolaylaştırır.Geleneksel üç yollu borunun rolüne ek olarak, çift konumlu valf rolünü de oynar.Ana boru ve branşman borusu çıkışlarından biri keyfi olarak kapalı ve diğeri düzgün çalışma durumu olarak seçilebilir.
Standart: GB / t14626, ASME B16.11 ve BS3799.
Malzeme / Sınıf: SUS 316L
Uç tipi: Dişli uç
Boyut aralığı: 1/8 "~ 4"
1. Paslanmaz çelik dişli tee, geleneksel bağlantı borularının sızdırmazlık yüzeyleri arasındaki sızdırmazlık problemini tamamen çözer ve akış direnci küçüktür.
2. paslanmaz çelik tee boru hattı üzerinde yüklü doğrudan denetlenir ve maliyetini azaltmak için hatta korunabilir;yapı basit, hacim küçük ve ağırlık hafif.
3. Paslanmaz çelik üç yollu boru sızdırmazlık yapısı, vana ana gövdenin mekanik kuvveti tarafından sağlanır ve sızdırmazlık performansı çeşitli çalışma koşulları altında garanti edilir.
4. Tamamen açık veya tamamen kapalı olduğunda, valf sızdırmazlık yüzeyinin korozyonuna neden olmaz.
5. Yüksek vakumdan yüksek basınca kadar küçük ila birkaç milimetre, birkaç metre, geniş bir aralıkta kullanılabilir.
Aşağıdaki gibi detaylar boyutu:
| Nominal çap | Merkezden Sona | Çap | Kalınlık | Diş uzunluğu | ||||||||
| t şeklinde | D | Cmin | ||||||||||
| DN | NPS | 2000 LB | 3000 LB | 6000 LB | 2000 LB | 3000 LB | 6000 LB | 2000 LB | 3000 LB | 6000 LB | NPT | Re |
| SCH80 | Sch160 | XXS | SCH80 | Sch160 | XXS | SCH80 | Sch160 | XXS | ||||
| 6 | 1/8 | 21 | 21 | 25 | 22 | 22 | 25 | 3.0 | 3.0 | 6.5 | 6.5 | 6.5 |
| 8 | 1/4 | 21 | 25 | 29 | 22 | 25 | 33 | 3.0 | 3.5 | 6.5 | 8 | 10.0 |
| 10 | 3/8 | 25 | 29 | 33 | 25 | 33 | 38 | 3.0 | 3.5 | 7 | 9.0 | 10.5 |
| 15 | 1/2 | 29 | 33 | 38 | 33 | 38 | 46 | 3.0 | 4,0 | 8 | 11.0 | 13.5 |
| 20 | 3/4 | 33 | 38 | 44 | 38 | 46 | 56 | 3.0 | 4.5 | 8.5 | 12.5 | 14.0 |
| 25 | 1 | 38 | 44 | 51 | 46 | 56 | 62 | 3.5 | 5.0 | 10.0 | 14.5 | 17.5 |
| 32 | 1.1 / 4 | 44 | 51 | 60 | 56 | 62 | 75 | 4,0 | 5.5 | 10.5 | 17.0 | 18.0 |
| 40 | 1.1 / 2 | 51 | 60 | 64 | 62 | 75 | 84 | 4,0 | 5.5 | 11.0 | 18.0 | 18.5 |
| 50 | 2 | 60 | 64 | 83 | 75 | 84 | 102 | 4.5 | 7 | 12.0 | 19.0 | 19.0 |
| 65 | 2.1 / 2 | 76 | 83 | 95 | 92 | 102 | 121 | 5.5 | 7.5 | 15.5 | 23.5 | 29.0 |
| 80 | 3 | 86 | 96 | 106 | 110 | 121 | 146 | 6 | 9.0 | 16.5 | 26,0 | 30.0 |
| 100 | 4 | 106 | 114 | 114 | 146 | 152 | 152 | 6.5 | 11.0 | 18.5 | 27.5 | 33,0 |
a.Plastik kabarcık çanta paketi b. Taşıma çantası paketi c. Palet d.Özelleştirilmiş
Bizim Yağ Dişli 316L Tee Paslanmaz Çelik Boru Ek Parçaları fabrika üretim için yüksek yeteneği var, teslim süresi küçük miktar için 45 gün, veya bunun için acele iseniz, biz düzenlemek ve nakliye tarihini karşılamak.
