Ürün ayrıntıları:
|
| Ürün adı:: | Paslanmaz çelik dişli dirsek | Bağlantı modu:: | Dişli bağlantı |
|---|---|---|---|
| Karakteristik:: | Korozyon ve yüksek basınç dayanımı | Malzeme:: | 201304316 |
| kullanım: | Süt Yiyecek ve İçecek Endüstrisi | Kelime: | dişli boru bağlantı parçaları |
| Vurgulamak: | 316 90 derece uzun yarıçaplı dirsek,dişli dirsek 90 uzun yarıçaplı |
||
Dirsekler bir koşu sisteminde bir koşu yönünü değiştiren bağlantı parçalarıdır.Açıya göre, en yaygın kullanılan üç çeşit vardır: 45 ° ve 90 ° 180 °.Ek olarak, projenin ihtiyaçlarına göre, 60 ° gibi başka anormal açılı dirsekler vardır.Dirsekler için en yaygın kullanılan malzemeler paslanmaz çelik, karbon çelik vb.Dirsek ve borunun bağlantı yöntemleri şunlardır: doğrudan kaynak, flanş bağlantısı, sıcak eriyik bağlantısı, elektrikli füzyon bağlantısı, dişli bağlantı, soket bağlantısı vb. Üretim sürecine göre: kaynak dirseği, damgalama dirseği, itme dirseği, döküm dirsek, alın kaynak dirseği, vb. 90 derece dirsek üretim standartları şunları içerir: GB, ANIS, JIS, BS, DIN, UNI, vb.
Tip: uzun yarıçaplı dirsek, kısa yarıçaplı dirsek.
a.Uzun yarıçaplı dirsek, eğrilik yarıçapı 1.5 kata eşit olan borunun dış çapına, yani r = 1.5D'ye karşılık gelir.
b.Kısa yarıçaplı dirsek, eğrilik yarıçapının borunun dış çapına, yani r = 1.0D'ye eşit olduğu anlamına gelir.
İşleme: İtme, Presleme, Dövme, Döküm vb.
Standart: AYNI B16.9, ASMEB16.11, MSS PS 43, JIS B2311
Kalınlık: sch5s, sch10s, sch10, sch20, sch30, sch40s, STD, sch40, sch60, sch80s, XS, sch80, sch100, sch120, vb.
Teknik veri sayfası
Uzun Yarıçaplı Dirsek 90 Derece 316 Paslanmaz Çelik Boru Ek Parçaları veri sayfası aşağıdaki gibi:
| DN | Dış çap | 90 derece dirsek | ||
| Bir dizi | B serisi | Uzun yarıçap | Kısa yarıçap | |
| 15 | 213 | 18 | 38 | - |
| 20 | 26.9 | 25 | 38 | - |
| 25 | 33.7 | 32 | 38 | 25 |
| 32 | 42.4 | 38 | 48 | 32 |
| 40 | 483 | 45 | 57 | 38 |
| 50 | 603 | 57 | 76 | 51 |
| 65 | 76.1 (73) | 76 | 95 | 64 |
| 80 | 88.9 | 89 | 114 | 76 |
| 100 | 1143 | 108 | 152 | 2 |
| 125 | 139.7 | 133 | 190 | 127 |
| 150 | 1683 | 159 | 229 | 152 |
| 200 | 219.1 | 219 | 305 | 203 |
| 250 | 273 | 273 | 381 | 254 |
| 300 | 323,9 | 325 | 457 | 305 |
| 350 | 355.6 | 377 | 533 | 356 |
| 400 | 406.4 | 426 | 610 | 406 |
| 450 | 457 | 478 | 686 | 457 |
| 500 | 508 | 529 | 762 | 508 |
| 550 | 559 | - | 838 | 559 |
| 600 | 610 | 630 | 914 | 610 |
| 650 | 660 | - | 991 | 660 |
| 700 | 711 | 720 | 1067 | 711 |

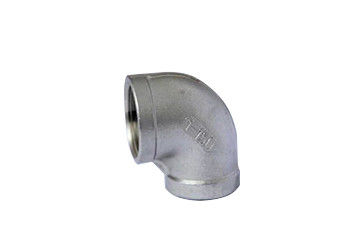

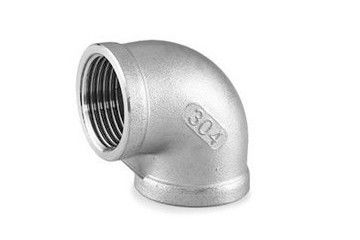

1, paslanmaz çelik dişli dirsek dirsek iplik ile ifade eder.Su gazı borusu, küçük çaplı su borusu, basınçlı hava borusu ve düşük basınçlı buhar borusunda vb.
2, dişli ile boru ucu ile bağlanır.Sızdırmazlık sağlamak için iplik uygun yapıştırıcı ile kaplanabilir.
3, paslanmaz çelik dişli dirsek geleneksel karbon çelik yerine bir çevre koruma ürünü, alüminyum ve bakır ürünleri.
4, ürünler uzun hizmet ömrü, güzel görünüm, asit ve alkali direnci ve korozyon direnci var.
5, üst düzey topluluklar, oteller ve ekipman üreticileri için ideal bir seçimdir.
6, paslanmaz çelik dişli dirsek iyi kapsamlı performansa sahiptir.
7, yaygın kimya sanayi, inşaat, su temini, drenaj, petrol, hafif ve ağır sanayi, soğutma, sanitasyon, su ısıtma, yangın koruma, güç, havacılık, gemi inşa ve diğer temel projeler.
a.Plastik kabarcık çanta paketi b. Taşıma çantası paketi c. Palet d.Özelleştirilmiş
Uzun Yarıçaplı Dirsek 90 Derece 316 Paslanmaz Çelik Boru Ek Parçaları fabrikamız üretim için yüksek yeteneğe sahiptir, teslim süresi küçük miktar için 45 gündür veya bunun için acele ederseniz, nakliye tarihinizi ayarlayabilir ve karşılayabiliriz.
