Ürün ayrıntıları:
|
| Ürün adı:: | Paslanmaz çelik Olet | Özellikler:: | DN6 ~ DN600 |
|---|---|---|---|
| Teknoloji:: | Kesme ve işleme | Malzeme:: | SS304,304L316,316L ve |
| şekil: | Nipolet, Latrolet, Elbolet | teknik: | alın kaynağı, soket kaynağı ve dişli |
| Vurgulamak: | Paslanmaz Alın Kaynaklı Bağlantı Parçaları,Ss Alın Kaynaklı Bağlantı Parçaları |
||
Olet ayrıca Olet koltuk, eyer ve eyer tipi boru eklemi olarak da adlandırılır.Genellikle tee, takviye plakası ve takviye boru bölümü gibi dal bağlantı türleri yerine dal bağlantısının boru bağlantı elemanlarının güçlendirilmesi için kullanılır. , seri standardizasyon ve uygun tasarım ve seçim.
Özellikle geleneksel Olet bağlantı yönteminin yerini almak için giderek artan şekilde kullanılan yüksek basınç, yüksek sıcaklık, geniş çaplı ve kalın duvar boru hatlarında. Olet'in ana gövdesi, boru ile aynı malzeme ile yüksek kaliteli dövmelerden yapılmıştır. karbon çelik, alaşımlı çelik, paslanmaz çelik, vb.
Standart: MSS sp-97, GB / t19326S / FG11ve diğer standartlar.
Malzeme: SS304,304L316,316L VB
üç tip bağlantı: alın kaynağı bağlantısı, soket kaynak bağlantısı ve dişli bağlantı.
Olet Türü: Nipolet, Latrolet, Elbolet
|
tip |
Bağlı tip |
||
|
GB19326 Soket kaynaklı |
GB 19326 Boru dişi |
GB 19326 Alın kaynaklı |
|
|
Standart |
SOL (MSS SP-97 Q.TG11) |
TOL (MSS SP-97 Q,FG12) |
WOL (MSS SP-97 Q / FG13) |
|
Nipolet |
SNL (Q.TG/14) |
TNL (Q.FG14,SHB-PO1) |
WNL (S / FG14) |
|
(45 °) Latrolet |
SEL (Q.TG/15) |
TLL (Q / FGlx SHB-PO1) |
WLL (S / FG15) |
|
(1 5D) Elbolet |
|
TEL (Q / FG1Q SHB-PO1) |
WEL (S / FG16) |

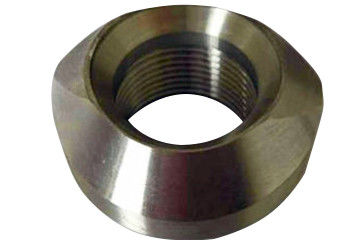

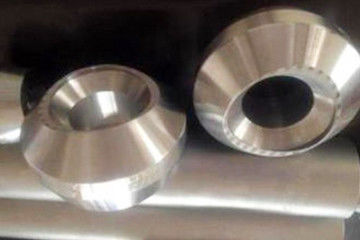

Metal T Alın Kaynak Olet Paslanmaz Çelik Boru Ek Parçaları veri sayfası
| Nominal çap | Uygun Ana Borunun Nominal Çapı | L | E | ||||||
| aa | içinde | aa | içinde | STD | XS | xxs | STD | XS | XXS |
| 6 | 1/8 | 20 | 3/4 | 15.9 | - | - | 15.9 | - | - |
| 8 | 1/4 | 20 | 3/4 | 15.9 | - | - | 15.9 | - | - |
| 10 | 3/8 | 25 | 1 | 19.1 | - | - | 19.1 | - | - |
| 15 | 1/2 | 32 | 1.1 / 4 | 19.1 | 19.1 | 28,6 | 23.8 | 23.8 | 14.3 |
| 20 | 3/4 | 40 | 1.1 / 2 | 22.2 | 22.2 | 31.8 | 302 | 30.2 | 19.1 |
| 25 | 1 | 40 | 1.1 / 2 | 27,0 | 27,0 | 38.1 | 36,5 | 36,5 | 25.4 |
| 32 | 1.1 / 4 | 65 | 2.1 / 2 | 31.8 | 31.8 | 44,5 | 44,5 | 44,5 | 33.3 |
| 40 | 1.1 / 2 | 65 | 2.1 / 2 | 33.3 | 33.3 | 50,8 | 50,8 | 50,8 | 38.1 |
| 50 | 2 | 80 | 3 | 38.1 | 38.1 | 58.6 | 65.1 | 65.1 | 42.9 |
| 60 | 2.1 / 2 | 100 | 4 | 41.3 | 41.3 | 61.9 | 762 | 76.2 | 54,0 |
| 80 | 3 | 125 | 5 | 44,5 | 44,5 | 73.0 | 93.7 | 93.7 | 77.0 |
| 90 | 3,1 / 2 | 150 | 6 | 47,0 | 47,0 | - | 10L6 | 101.6 | - |
| 100 | 4 | 150 | 6 | 50,8 | 50,8 | 84.1 | 120.7 | 120.7 | 98.4 |
| 125 | 5 | 200 | 8 | 57.2 | 57.2 | 93.7 | 141.3 | 141.3 | 122.2 |
| 150 | 6 | 200 | 8 | 60.3 | 77.8 | 104.8 | 169.9 | 169.9 | 146.1 |
| 200 | 8 | 250 | 10 | 69.9 | 98.4 | - | 220.7 | 220.7 | - |
| 250 | 10 | 300 | 12 | 77.8 | 93.7 | - | 274,6 | 265.1 | - |
| 300 | 12 | 350 | 14 | 85,7 | 103.2 | - | 325.4 | 317.5 | - |
| 350 | 14 | 400 | 16 | 88.9 | 100.0 | - | 357,2 | 350,9 | - |
Uygulama
1, boru hattı dalları tasarımında boru hattı malzemeler için özel düzenlemeler vardır.
2, Ana boru, boru hattı malzeme kalitesi için düzenlemeler denilen farklı Olets türleri için net teknik düzenlemelere sahiptir.
3, genel olarak, büyük çaplı Olet (ana borunun 1 / 2'den fazla) standart tee ile bağlanırken, küçük çaplı Olet yabancı ülkelerde yaygın olarak kullanılan ve Çin'de ilgili standartlara sahip Olet seti ile bağlanır.
4, güç ve stres gereksinimleri için yararlı olan küçük çaplı Olet kullanılır.Boru standartlara uygun, güvenli ve güvenilir olarak üretilmektedir.
a.Plastik kabarcık çanta paketi b. Çanta çanta paketi c. Palet d.Özelleştirilmiş
Metal Olet Paslanmaz Çelik Boru Ek Parçaları fabrikamız üretim için yüksek yeteneğe sahiptir, teslim süresi küçük miktar için 45 gündür veya bunun için acele ederseniz, nakliye tarihinizi ayarlayabilir ve karşılayabiliriz.
