Ürün ayrıntıları:
|
| Ürün adı:: | Paslanmaz çelik alın kaynak borusu kapağı | Teknikleri:: | Dövme, Döküm |
|---|---|---|---|
| Standart:: | GB / ANSI / JIS / DIN | Paketleme:: | tahta sandık, çanta |
| Çap:: | DN15-DN1200 | Uygulama:: | Petrol, Petrol |
Kafa, tapa, kapak, boru kapağı ve bölme olarak da bilinen boru kapağı, boru ucuna kaynak yapılır veya boru bağlantılarını örtmek için boru ucunun dış dişine monte edilir. Boru hattını kapatmak için kullanılır ve boru tapası ile aynı işleve sahiptir.Boru kapağının şekli, kör plakanın sızdırmazlık için çıkarılabilmesi dışında kör plakanın şekline benzerken, kaynaklı boru kapağı çıkarılamaz.
Boru kapağı, dışbükey boru kapağı, koni kabuğu, değişken çaplı bölüm, düz kapak ve shrink ağız tasarımı içerir.Kapak esas olarak hemisferik kapak, eliptik kapak, bombeli kapak ve küresel kapak dahil olmak üzere dışbükeydir.
Stres bakış açısından, yarım küre kapağı kademeli olarak iyi değildir, ancak üretim zorluğundan kademeli olarak iyidir.Paslanmaz çelik boru kapağı, aşağıdakileri içeren paslanmaz çelik boru kapağını ifade eder: 304 304L 316 316L 321 2520 310, 317 ve diğer malzemeler.

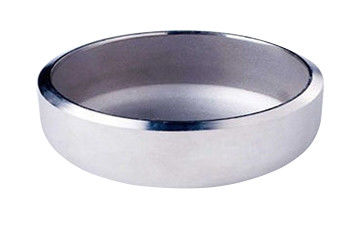

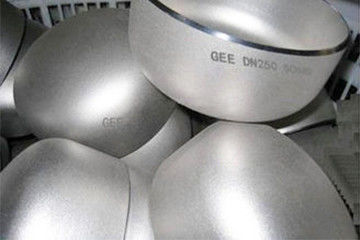

Paslanmaz çelik boru bağlantı parçaları paslanmaz çelik T alın kaynak boru kapağı
| Norminal Boru Boyutu DN | Oluğun dış çapı D | Uzunluk a E | Uzunluk b E1 | E uzunluğunda nihai duvar kalınlığı | |
| Ben serisi | II serisi | ||||
| 20 | 26.9 | 25 | 25 | 25 | 3,81 |
| 40 | 48,3 | 45 | 38 | 38 | 5.08 |
| 50 | 60.3 | 57 | 38 | 44 | 5,59 |
| 80 | 88.9 | 89 | 51 | 64 | 7.62 |
| 90 | 101.6 | - | 64 | 76 | 8.13 |
| 100 | 114.3 | 108 | 64 | 76 | 8.64 |
| 200 | 219.1 | 219 | 102 | 127 | 12.70 |
| 300 | 323,9 | 325 | 152 | 178 | 12.70 |
| 400 | 406.4 | 426 | 178 | 203 | 12.70 |
| 500 | 508 | 529 | 229 | 254 | 12.70 |
| 600 | 610 | 630 | 267 | 305 | 12.70 |
| 700 | 711 | 720 | 267 | - | - |
| 800 | 813 | 820 | 267 | - | - |
| 900 | 914 | 920 | 267 | - | - |
| 1000 | 1016 | 1020 | 305 | - | - |
| 1100 | 1118 | 1120 | 343 | - | - |
| 1200 | 1220 | 1220 | 343 | - | - |
1, Çap: dn15-dn1200
2, Duvar kalınlığı: sch5-sch160
3, Standart: ASME DIN JIS BS GB / T JB sh Hg.
4, Özellikle dahil: GB / t12459-2017, GB / t13401-2017, ASME b16.9, sh3408, sh3409, Hg / t21635, DL / t695, SY / t0510, din2617.
5, Ambalaj: tahta sandık, karton.
6, kullanır: su, içecek, bira, gıda, petrokimya, nükleer güç, makine, tıbbi ekipman, kimyasal gübre, gemi inşa, su geçirmez tedavi, boru hattı, vb.
7, üretim süreci: besleme, körleme, kaynak, taşlama, davul presleme, flanş, sıcak presleme, soğuk presleme, ince öğütme, kırpma, dekapaj, kabul ve teslimat.
8, süreç imalat doğru yolu: körleme - küçük plaka büyük plaka - şekillendirme içine montaj - NDT.Şekillendirmeden önce test etmek yanlışsa, şekillendirmeden sonra kalifiye olması garanti edilemez.Başka bir deyişle, NDT nihai NDT'yi ifade eder.
9, Uygulanabilir ortam: gaz, sıvı, buhar, vb.
1. Alın kaynaklı boru kapağı kullanıldığında kaynak yöntemini ifade eder.Ekleme sırasında, kaynak yönünün sadece radyal ve çevresel olmasına izin verilir.
2.Bu gereksinim gelecekte büyük kapaklar için iptal edilebilir.Ekleme mesafesi 3 δ 'den fazla ve 100 mm'den az olmamalıdır (ısıdan etkilenen kaynak bölgesi yüksek gerilim bölgesidir ve bölgedeki kimyasal bileşim yanacaktır.
3. Bu nedenle, kalınlıkla ilişkili yüksek stres alanından kaçınılmalıdır.Pratik deneyime göre, stres zayıflatma uzunluğu 3 δ'dan fazla ve 100 mm'den az değildir).Ancak, soğutma ekipmanının bu gereksinimi karşılaması zordur.
4. Eklemeden sonra oluşan alın kaynaklı paslanmaz çelik boru kapağı için, ek yeri kaynağı% 100 ışın veya ultrasonik teste tabi tutulacak ve yeterlilik seviyesi ekipman kabuğununki ile aynı olacaktır.
5. Son oluşturulan kaynağın muayene seviyesi ve oranı ekipman kabuğuyla aynıdır.
6. Örneğin: ekipman kabuğu% 20 test edilmişse, III yeterlidir.Alın birleşim kaynağı ve son kaynak da yeterlidir ve kaynak birleşim katsayısı 0.85'tir.
a.Plastik kabarcık çanta paketi b. Taşıma çantası paketi c. Palet d.Özelleştirilmiş
Paslanmaz Çelik Boru Ek Parçaları fabrikamızın Paslanmaz Çelik T Alın Kaynak Borusu Kapağı, üretim için yüksek yeteneğe sahiptir, teslim süresi küçük miktar için 45 gündür veya bunun için acele ederseniz, nakliye tarihinizi ayarlayabilir ve karşılayabiliriz.
