Ürün ayrıntıları:
|
| Ürün adı:: | Paslanmaz çelik alın kaynak borusu kapağı | Teknikleri:: | Dövme, Döküm |
|---|---|---|---|
| Standart:: | GB / ANSI / JIS / DIN | Paketleme:: | tahta sandık, çanta |
| Çap:: | DN15-DN1200 | Uygulama:: | Petrol, Petrol |

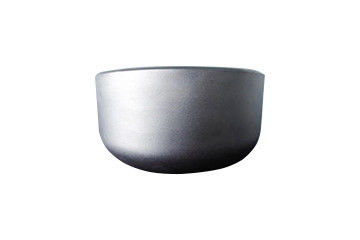

1, kafa, fiş, kapak, boru kapağı ve bölme olarak da bilinen boru kapağı, boru ucuna kaynak yapılır veya boru bağlantılarını örtmek için boru ucunun dış dişine monte edilir.
2, boru hattını kapatmak için kullanılır ve boru tapası ile aynı işleve sahiptir.
3, Boru kapağının şekli, kör plakanın sızdırmazlık için çıkarılabilmesi dışında, kör plakanınkine benzer, kaynaklı boru kapağı çıkarılamaz.
4, boru kapağı dışbükey boru kapağı, koni kabuğu, değişken çaplı bölüm, düz kapak ve shrink ağız tasarımı içerir.
5, kapak ağırlıklı olarak dışbükey, dahil yarımküresel kap, eliptik kap, bombeli kap ve küresel kap.
6, stres açısından, yarım küre kapağı yavaş yavaş iyi değil, ama imalat zorluğu, yavaş yavaş iyidir.
7, Paslanmaz çelik boru kapağı, aşağıdakileri içeren paslanmaz çelik boru kapağını ifade eder: 304 304L 316 316L 321 2520 310, 317 ve diğer malzemeler.
8, Alın kaynaklı boru kapağı kullanıldığında kaynak yolunu ifade eder.Ekleme sırasında, kaynak yönünün sadece radyal ve çevresel olmasına izin verilir.
9, bu gereksinim gelecekte büyük kapaklar için iptal edilebilir.Ekleme mesafesi 3 δ 'den fazla ve 100 mm'den az olmamalıdır (ısıdan etkilenen kaynak bölgesi yüksek gerilim bölgesidir ve bölgedeki kimyasal bileşim yanacaktır.
10, Bu nedenle, kalınlık ile ilgili yüksek stres alanından kaçınılmalıdır.Pratik deneyime göre, stres zayıflatma uzunluğu 3 δ'dan fazla ve 100 mm'den az değildir).Ancak, soğutma ekipmanının bu gereksinimi karşılaması zordur.
11, Eklemeden sonra oluşan alın kaynaklı paslanmaz çelik boru kapağı için, ekleme kaynağı% 100 ışına veya ultrasonik teste tabi tutulacak ve yeterlilik seviyesi ekipman kabuğununki ile aynı olacaktır.
12, muayene seviyesi ve nihai oluşan kaynak oranı ekipman kabuk ile aynıdır.
13, Örneğin: ekipman kabuğu% 20 test edilmişse, III yeterlidir.Alın birleşim kaynağı ve son kaynak da yeterlidir ve kaynak birleşim katsayısı 0.85'tir.
Paslanmaz çelik boru bağlantı parçaları paslanmaz çelik T alın kaynak boru kapağı
| Norminal Boru Boyutu DN | Oluğun dış çapı D | Uzunluk a E | Uzunluk b E1 | E uzunluğunda nihai duvar kalınlığı | |
| Ben serisi | II serisi | ||||
| 20 | 26.9 | 25 | 25 | 25 | 3,81 |
| 40 | 48,3 | 45 | 38 | 38 | 5.08 |
| 50 | 60.3 | 57 | 38 | 44 | 5,59 |
| 80 | 88.9 | 89 | 51 | 64 | 7.62 |
| 90 | 101.6 | - | 64 | 76 | 8.13 |
| 100 | 114.3 | 108 | 64 | 76 | 8.64 |
| 200 | 219.1 | 219 | 102 | 127 | 12.70 |
| 300 | 323,9 | 325 | 152 | 178 | 12.70 |
| 400 | 406.4 | 426 | 178 | 203 | 12.70 |
| 500 | 508 | 529 | 229 | 254 | 12.70 |
| 600 | 610 | 630 | 267 | 305 | 12.70 |
| 700 | 711 | 720 | 267 | - | - |
| 800 | 813 | 820 | 267 | - | - |
| 900 | 914 | 920 | 267 | - | - |
| 1000 | 1016 | 1020 | 305 | - | - |
| 1100 | 1118 | 1120 | 343 | - | - |
| 1200 | 1220 | 1220 | 343 | - | - |
1, Çap: dn15-dn1200
2, Duvar kalınlığı: sch5-sch160
3, Standart: ASME DIN JIS BS GB / T JB sh Hg.
4, Özellikle dahil: GB / t12459-2017, GB / t13401-2017, ASME b16.9, sh3408, sh3409, Hg / t21635, DL / t695, SY / t0510, din2617.
5, Ambalaj: tahta sandık, karton.
6, kullanır: su, içecek, bira, gıda, petrokimya, nükleer güç, makine, tıbbi ekipman, kimyasal gübre, gemi inşa, su geçirmez tedavi, boru hattı, vb.
7, üretim süreci: besleme, körleme, kaynak, taşlama, davul presleme, flanş, sıcak presleme, soğuk presleme, ince öğütme, kırpma, dekapaj, kabul ve teslimat.
8, süreç imalat doğru yolu: körleme - büyük plaka oluşturan küçük plaka oluşturan - NDT.Şekillendirmeden önce test etmek yanlışsa, şekillendirmeden sonra kalifiye olması garanti edilemez.Başka bir deyişle, NDT nihai NDT'yi ifade eder.
a.Plastik kabarcık çanta paketi b. Taşıma çantası paketi c. Palet d.Özelleştirilmiş
Paslanmaz Çelik Boru Ek Parçaları fabrikamızın Paslanmaz Çelik T Alın Kaynak Borusu Kapağı, üretim için yüksek yeteneğe sahiptir, teslim süresi küçük miktar için 45 gündür veya bunun için acele ederseniz, nakliye tarihinizi ayarlayabilir ve karşılayabiliriz.
