Ürün ayrıntıları:
|

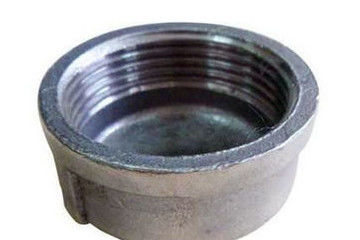

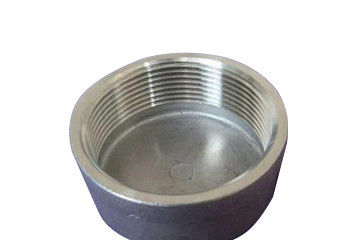

| Ürün adı:: | Karbon çelik dişli boru kapağı | Teknoloji:: | presleme |
|---|---|---|---|
| Yüzey işleme ：: | Antirust yağı, sıcak daldırma galvanizli | Çap:: | DN10-DN3000 |
| kullanım: | Taşıma Suyu, Boru Hatlarının Birleştirilmesi | paketleme: | Tahta sandık veya palet |
| Vurgulamak: | Dövme Çelik Dişli Boru Kapağı,CS Karbon Çelik Kapak |
||
Kapak boru hattını kapatmak için kullanılır ve boru tapası ile aynı işleve sahiptir.Kör plaka şekline benzer, ancak kör plaka sızdırmazlık için çıkarılabilirken, kaynaklı boru kapağı çıkarılamaz.
Boru kapağı, dışbükey boru kapağı, koni kabuğu, değişken çaplı bölüm, düz kapak ve shrink ağız tasarımı içerir.Karbon çelik boru kapağı damgalama şekillendirme ve eğirme şekillendirme teknolojisine sahiptir.Şu anda, Çin'de boru kapağının ana şekillendirme yöntemi damgalamadır.Karbon çelik boru kapağı için damgalama şekillerinin çoğu sıcak şekillendirmedir.Isıtma sırasında çelik plakanın çok büyük deformasyon ve oksidasyon kaybını önlemek için, sıcak damgalama sırasında kenarın stabilitesini kaybetmek kolaydır.
Malzeme: karbon çelik
Boyut aralığı: DN 6-100
Basınç Aralık: 3000lb, 6000lb
Kalınlık: STD, XXS ve sch160
Yüzey işleme: anti-yağ;Anti-boyama
| Nominal çap | Kaplin ve Kapak Uzunluğu | Dış çap | Uç Et Kalınlığı | Diş Uzunluğu | |||||||
| E | F | D | Cmin | ||||||||
| DN | NPS | 3000LB | 6000LB | 3000LB | 6000LB | 3000LB | 6000LB | 3000LB | 6000LB | B | L2 |
| Sch160 | XXS | Sch160 | XXS | Sch160 | XXS | Sch160 | XXS | ||||
| 6 | 1/8 | 32 | 32 | 19 | - | 16 | 22 | 5.0 | - | 6.5 | 6.5 |
| 8 | 1/4 | 35 | 35 | 25 | 27 | 19 | 25 | 5.0 | 6.5 | 8 | 10.0 |
| 10 | 3/8 | 38 | 38 | 25 | 27 | 22 | 32 | 5.0 | 6.5 | 9.0 | 10.5 |
| 15 | 1/2 | 48 | 48 | 32 | 33 | 29 | 38 | 6.5 | 8 | 11.0 | 13.5 |
| 20 | 3/4 | 51 | 51 | 37 | 38 | 35 | 44 | 6.5 | 8 | 12.5 | 14.0 |
| 25 | 1 | 60 | 60 | 41 | 43 | 44 | 57 | 9.5 | 11.0 | 14.5 | 17.5 |
| 32 | 1.1 / 4 | 67 | 67 | 44 | 46 | 57 | 64 | 9.5 | 11.0 | 17.0 | 18.0 |
| 40 | 1.1 / 2 | 76 | 76 | 44 | 48 | 64 | 76 | 11.0 | 12.5 | 18.0 | 18.5 |
| 50 | 2 | 86 | 86 | 48 | 51 | 76 | 92 | 12.5 | 16.0 | 19.0 | 19.0 |
| 65 | 2.1 / 2 | 92 | 92 | 60 | 64 | 92 | 108 | 16.0 | 19.0 | 23.5 | 29.0 |
| 80 | 3 | 108 | 108 | 65 | 68 | 108 | 127 | 19.0 | 22.0 | 26,0 | 30,5 |
| 100 | 4 | 121 | 121 | 68 | 75 | 140 | 159 | 22.0 | 28.5 | 27.5 | 33,0 |
1. Basın şekillendirme
Blank Boşluğu ısıtma fırınına koyun, teknolojinin gerektirdiği sıcaklığa ısıtın ve sıcak tutun.
The Isıtılmış işlenmemiş parçayı, boşluğun kalıbın çevresiyle eşmerkezli olacak şekilde ekleme kalıbına yerleştirin.
The Basıncın 8Mpa'dan fazla olduğundan emin olmak için hidrolik sistemi çalıştırın.
Pressure İlk basınçta, işlenmemiş parçanın sıcaklığı kızılötesi termometre ile ölçülmüştür.
Pressing Presleme işleminde çevresel basınç dengede tutulur.
2. Isıl işlem: ısıl işlem için ısıl işlem için boru kapağını fırına koyun.
3. Yüzey işleme: ısıl işlemden sonra, boru kapağı kumlama makinesi veya parlatma makinesi ile çıkarılmalıdır.
4. Mekanik özellik testi: İlgili standartlara göre, boru başlığında mekanik özellik testi yapın.
5. End işleme: tasarım onay çizim göre mekanik uç yüz işleme oluk.
6. Görünüm denetimi
Cap Boru kapağında çatlak, aşırı yanma, aşırı ısınma ve diğer fenomenler olmamalı ve yüzeyde sert noktalar olmamalıdır.
Cap Boru başlığının boru gövdesi üzerindeki herhangi bir kusur kaynak ile onarılmamalıdır.
7. Boyut denetimi
Şirketin ilgili denetim personeli, çizimlerin gerekliliklerine ve ilgili boru bağlantı standartlarına göre boyutsal denetim gerçekleştirmelidir.
8. Kapağın iç ve dış yüzeyi, herhangi bir güç veya görünüm hatası olmaksızın pürüzsüz olmalıdır.
9. Tahribatsız muayene
Standart gereksinimlere göre boru kapağı üzerinde manyetik parçacık veya penetran muayene yapın.
10. Turşuluk ve pasivasyon tedavisi
Paslanmaz çelik boru bağlantı parçaları salanmalı ve pasifleştirilmelidir.
1.Korozyon direnci, aşınma direnci ve yüksek sertlik.
2. yapısı sıkı, sağlam ve gözenekleri küçük.
3. temel metal güçlü ayrımı ve iyi yapışma vardır.
4. Eşit olarak dağılmıştır ve belirli bir kalınlığa sahiptir.
Basınçlı kaplarda ve kimya ve petrol endüstrisinde, ilaç makine endüstrisinde ve gıda endüstrisinde basınçlı borularda yaygın olarak kullanılmaktadır.
a.Plastik kabarcık çanta paketi b. Taşıma çantası paketi c. Palet d.Özelleştirilmiş
Fabrikamız üretim için yüksek yeteneğe sahiptir, teslim süresi küçük miktar için 45 gündür veya bunun için acele ederseniz, gönderim tarihinizi ayarlayabilir ve karşılayabiliriz.
