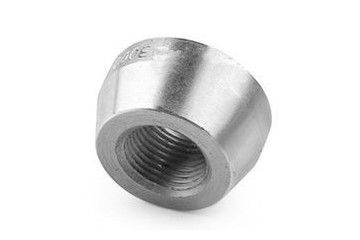

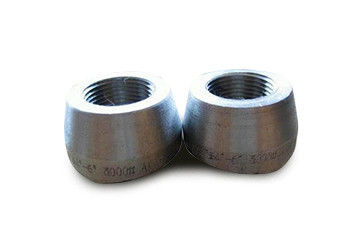

Ürün ayrıntıları:
|
| Ürün adı:: | Karbon çelik dişli Olet | Standart:: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| Avantajı:: | Güvenlik, güvenilirlik ve maliyet azaltma | Uygulama: | Yüksek sıcaklık, yüksek basınç |
| paketleme: | Tahta sandık veya palet | renk: | galvanize |
| Vurgulamak: | dövme dişli Olet,boru dişli Olet |
||
Olet esas olarak branşman bağlantısının takviye tipi boru bağlantı parçaları için kullanılır. Gövde, karbon çeliği, alaşımlı çelik, paslanmaz çelik vb.Dahil olmak üzere boru ile aynı malzemeye sahip yüksek kaliteli dövmelerden yapılmıştır.Olet ve ana boru kaynaklıdır.Olet veya diğer borular, aletler ve vanalarla üç tip bağlantı vardır: alın kaynağı, soket kaynağı ve dişli bağlantı.MSS sp-97, GB / t19326 ve diğer standartlar Olet'in üretiminde yaygın olarak kullanılmaktadır. Dal başlığı, büyük çaplı bir borudan küçük çaplı bir boruya bir dal sağlar.Dalın bağlı olduğu boruya ana boru, dalın bağlı olduğu boruya Olet denir.Branşman bağlantıları boyut, tip, delik çapı ve basınç derecesi gibi parametrelere sahiptir. Üç kaynak dereceli alın kaynağı Olet vardır: STD, XS ve sch160.Olet'in tabanı, alın kaynağı dalınınkiyle aynıdır, ancak dal bağlantısı soket kaynak bağlantısını benimser.
Standart: MSS sp-97, GB / t19326
Malzeme: karbon çelik, alaşımlı çelik, paslanmaz çelik
Boyut aralığı: DN 6-100
Basınç aralığı: 3000 × 6000 × 3
Kalınlık: XS ve XXS
Uzunluk: 3,1 / 2 inç ila 6,1 / 2 inç
Yüzey işleme: anti-yağ;Anti-boyama
Uç tipi: soket veya dış dişli
Diğerleri: Olet'in 3000 × 6000 × 3 basınç sınıfları vardır. 45 ° branşman için gönye dalı kullanılır.Alın kaynağı, soket kaynağı ve dişli bağlantı Olet ile bağlantı için kullanılabilir.Dirsek dal tabloları, uzun yarıçaplı dirsekler veya kısa yarıçaplı dirsekler üzerinde dal bağlantıları sağlamak için kullanılır.Dirsek Olet bağlantısı için alın kaynağı, soket kaynağı ve dişli bağlantı benimsenebilir.Kısa Olet genellikle vana montajı ve egzoz için kullanılır.İki kalınlık derecesi vardır: XS ve XXS.Kısa Olet'in uzunluğu 3.1 / 2 inç ila 6.1 / 2 inç arasındadır ve uç soket veya harici diştir.
| Ana borunun nominal çapı | Branşman borusunun nominal çapı | Basınç derecesi | ||||||||||||
| L | D1 / dakika | D2 / e rs | E | d3 | J / dakika | |||||||||
| DN | NPS | DN | NPS | 3000 | 6000 | 3000 | 6000 | 3000 | 6000 | 3000 | 6000 | 3000 | 6000 | |
| 8 ^ 900 | 1/4 ~ 36 | 6 | 1/8 | 19 | - | 27 | 一 | 22 | - | 15.9 | - | 6.1 | 一 | 6.4 |
| 10 ^ 900 | 3/8 ~ 36 | 8 | 1/4 | 19 | 一 | 27 | 一 | 22 | 一 | 15.9 | 一 | 8.5 | 一 | 8.1 |
| 15 ^ 900 | 1/2 ~ 36 | 10 | 3/8 | 21 | - | 30 | - | 25 | - | 19.1 | - | 11.8 | - | 9.1 |
| 20 ^ 900 | 3/4 ~ 36 | 15 | 1/2 | 25 | 32 | 38 | 45 | 33 | 42 | 23.8 | 19.1 | 15 | 11 | 10.9 |
| 25 ^ 900 | 1 ~ 36 | 20 | 3/4 | 27 | 37 | 47 | 52 | 39 | 48 | 30.2 | 25.4 | 20.2 | 14.8 | 12.7 |
| 32 ^ 900 | 5/4 ~ 36 | 25 | 1 | 33 | 40 | 56 | 63 | 48 | 58 | 36,5 | 33.3 | 25.9 | 19.9 | 14.7 |
| 40 ^ 900 | 3/2 ~ 36 | 32 | 1. 1/4 | 33 | 41 | 66 | 72 | 58 | 67 | 44,5 | 38.1 | 34.3 | 28,7 | 17 |
| 50 ^ 900 | 2 ila 36 | 40 | 1. 1/2 | 35 | 43 | 75 | 83 | 64 | 77 | 50,8 | 49.2 | 40.1 | 33.2 | 17.8 |
| 65 ^ 900 | 5/2 ~ 36 | 50 | 2 | 38 | 52 | 90 | 104 | 77 | 93 | 65.1 | 69.9 | 51.7 | 42,1 | 19 |
| 80 ^ 900 | 3 ~ 36 | 65 | 2. 1/2 | 46 | - | 105 | - | 94 | - | 76.2 | - | 61.2 | - | 23.6 |
| 100 ^ 900 | 4 ~ 36 | 80 | 3 | 51 | - | 124 | - | 114 | - | 93.7 | - | 76.4 | - | 25.9 |
| 125 ^ 900 | 5 ~ 36 | 100 | 4 | 57 | 一 | 154 | 一 | 140 | 一 | 120.7 | 一 | 100.7 | 一 | 27.7 |
Dişli Olet'in tabanı alın kaynağı Olet ile aynıdır, ancak dal bağlantısı dişli bağlantı kullanır ve kaynak gerektirmez.Alın kaynağı Olet en yaygın dal konektörüdür.Sonu eğimli ve alın kaynağı ile düz boru ile bağlanır, bu nedenle alın kaynağı boru parçası olarak kabul edilir. Alın kaynağı Olet'in tasarımı, stres konsantrasyonunu en aza indirebilir ve genel takviye sağlayabilir.
a.Plastik kabarcık çanta paketi b. Taşıma çantası paketi c. Palet d.Özelleştirilmiş
Fabrikamız üretim için yüksek yeteneğe sahiptir, teslim süresi küçük miktar için 45 gündür veya bunun için acele ederseniz, gönderim tarihinizi ayarlayabilir ve karşılayabiliriz.
