Ürün ayrıntıları:
|
| Ürün adı:: | Paslanmaz çelik soket kaynaklı boru kapağı | Standart:: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| Çap:: | DN15-DN1200 | Malzeme:: | 304 304L 316 316L |
| Bağ: | kaynak | boyut: | Özel Boyut |
| Vurgulamak: | Ss Soket Kaynak Kapağı,304L Soket Kaynak Kapağı |
||

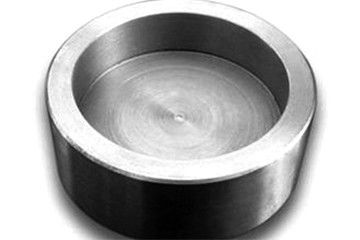

Kapak başı, boru ucuna kaynak yapılmış veya boruyu kapatmak için boru ucunun dış dişine monte edilmiş bir boru bağlantı elemanıdır.Boru hattını kapatmak için kullanılır ve boru tapası ile aynı işleve sahiptir.
1. Hammaddeler, ilgili standartların veya teknik özelliklerin gereksinimlerini karşılamalıdır.
2. Hammadde yüzeyi yağ lekesi, aşırı pas korozyonu, belirgin göçük kusurları, düşük erime noktası metal kirliliği vb.
3. kalite belgesi kontrol, ısı numarası, parti numarası, şartname, üretici ve yürütme standart hammadde.
4. Hammaddeler mekanik olarak NDT gereksinimlerini karşılamak için tel fırça ile tozdan arındırılır.
5. Hammaddeler için boyut muayenesi yapın (çelik plakanın uzunluğu, genişliği, kalınlığı ve düzlüğü).
6. Tesise girdikten sonra çelik plaka ultrasonik muayeneye tabi tutulacaktır.
7. Fiziksel ve kimyasal testler: tesise giren çelik levha için, fırının seri numarasına ve spesifikasyonuna göre kimyasal element analizi, mekanik özellik ve sertlik testi yapılacaktır.
8. Test sonuçları hammadde standardının gerekliliklerini karşılamalıdır.
9. Yeniden muayene sonrasında fabrika düzenlemelerine göre numarayı kaydedin ve sicile kaydedin.
1. Malzeme seçimi ve körleme, boru kapağı için uygun çelik plakayı seçin ve fırını, parti numarasını, boru bağlantı özelliklerini, proje adını ve hammadde sayısını açıkça işaretleyin.
2. Boru kapağı bastırılır ve oluşturulur.
3. Isıl işlem: ısıl işlem için ısıl işlem için boru kapağını fırına koyun.
4. Yüzey işleme: ısıl işlemden sonra, boru kapağı kumlama makinesi veya parlatma makinesi ile çıkarılmalıdır.
5. Mekanik özellik testi: İlgili standartlara göre, boru başlığının mekanik özelliğinin standarda ulaşmasını sağlamak için boru kapağı üzerinde mekanik özellik testi yapın.
6. Son işleme: tasarım onay çizim göre mekanik uç yüz işleme oluk.
7. Görünüm muayenesi: boru kapağı çatlak, aşırı yanma, aşırı ısınma ve diğer olaylardan arınmış olmalı ve boru başlığının boru gövdesi üzerindeki herhangi bir kusur kaynakla tamir edilmemelidir.
8. Sıcak preslenmiş boru kapağının tahribatsız muayenesi: boru kapağının ısıl işleminden sonra, standart gereksinimlere göre boru kapağı üzerinde manyetik parçacık veya penetrasyon tahribatsız muayene yapın.
9. Paklama ve pasivasyon işlemi: paslanmaz çelik boru bağlantı parçaları paklama ve pasivasyon işlemi olacaktır.
DIN Standart Metal T Boru SS Soket Kaynak Kapağı veri sayfası
| Nominal çap | Soket Derinliği | Soket Ölçüsü | Duvar kalınlığı | Uç Et Kalınlığı | |||||
| Cmin | K, ™ | ||||||||
| DN | NPS | Jmin | d1 | 3000 LB | 6000 LB | 9000 LB | 3000 LB | 6000 LB | 3000 LB |
| SCH80 | Sch160 | XXS | SCH80 | Sch160 | XXS | ||||
| 6 | 1/8 | 10 | 10.7 | 3.2 | 3.5 | - | 5.0 | 6.5 | - |
| 8 | 1/4 | 10 | 14.1 | 3.3 | 4,0 | - | 5.0 | 6.5 | - |
| 10 | 3/8 | 10 | 17.5 | 3.5 | 4.4 | - | 5.0 | 6.5 | - |
| 15 | 1/2 | 10 | 21.8 | 4.1 | 5.2 | 8.2 | 6.5 | 8 | 11.0 |
| 20 | 3/4 | 13 | 27,4 | 4.3 | 6.1 | 8.6 | 6.5 | 8 | 12.5 |
| 25 | 1 | 13 | 34.2 | 5.0 | 7 | 10.0 | 9.5 | 11.0 | 14.0 |
| 32 | 1.1 / 4 | 13 | 42.9 | 5.3 | 7 | 10.6 | 9.5 | 11.0 | 14.0 |
| 40 | 1.1 / 2 | 13 | 48,3 | 5.6 | 7.8 | 11.2 | 11.0 | 12.5 | 16.0 |
| 50 | 2 | 13 | 61.1 | 6.1 | 9.5 | 12.2 | 12.5 | 16.0 | 19.0 |
| 65 | 2.1 / 2 | 16 | 76.9 (73.8) | 7.7 | 12.5 | 16.0 | 19.0 | - | |
| 80 | 3 | 16 | 89.8 | 8.3 | 13.8 | - | 19.0 | 22.0 | - |
| 100 | 4 | 19 | 115.5 | 9.4 | - | - | 22.0 | 28.5 | - |
1. Paslanmaz çelik soket kaynak boru kapağı, soket bağlantısı ve kaynak bağlantısının avantajlarını ve avantajlarını emerek ve organik olarak birleştirerek geliştirilen yeni bir boru kapağı türüdür.
2. Paslanmaz çelik soket kaynak borusu kapağının bağlantı modu, bağlantı gücü, sızdırmazlık performansı vb. Diğer bağlantı modlarına göre belirgin avantajlara sahip olan tanınmış "bağlantısız bağlantı" ya aittir.
3. Paslanmaz çelik soket kaynak borusu kapağının kaynak işleminde kaynak teline gerek yoktur, ancak boru soketinin uç kenarı değiştirilir, bu sadece boru malzemesini entegre hale getirmez, aynı zamanda kaynak yardımcı malzemelerini kaydeder ve kaynak hızını arttırır .
4. paslanmaz çelik soket kaynak boru kapağı geniş bir uygulama yelpazesi vardır, ve açık halka açık yerlerde için uygundur ve kapalı açık ve gizli döşeme, özellikle vesilelerle duvar gömme, boru kuyu, vb.
a.Plastik kabarcık çanta paketi b. Taşıma çantası paketi c. Palet d.Özelleştirilmiş
Bizim DIN Standart Metal T Boru SS Soket Kaynak Cap fabrika üretim için yüksek yeteneği var, teslim süresi küçük miktar için 45 gün, veya bunun için acele iseniz, biz düzenlemek ve nakliye tarihini karşılamak.
