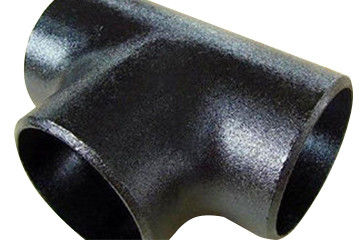

Ürün ayrıntıları:
|
| Ürün adı:: | Karbon çelik alın kaynağı eşit tee | Boyut:: | DN15-DN1200 |
|---|---|---|---|
| Standart:: | GB / ANSI / JIS / DIN | Malzeme:: | Karbon çelik |
| İşlev:: | Sıvı yönünü değiştirme | Yüzey işleme ：: | Boyama |
| Vurgulamak: | karbon çelik eşit tee,cs eşit tee |
||
Tee, ana borunun branşman borusunda kullanılan bir boru konnektörüdür. Tee, bir giriş ve iki çıkış veya iki giriş ve bir çıkış olmak üzere üç portlu bir tür kimyasal boru bağlantı elemanıdır.Üç özdeş veya farklı boru hattının birleşmesi için kullanılan T şekilli ve Y şekilli tees, eşit çaplı delikler ve redüktör delikleri vardır.Tee'nin ana işlevi sıvının yönünü değiştirmektir. Boru çapına göre, eşit çaplı teeslerin meme uçları aynı boyuttadır;azaltıcı teeslerin ana nozul boyutları aynı iken, dal nozulları ana nozul boyutlarından daha küçüktür.Alın kaynaklı tee, sıcak presleme veya dövme ile oluşturulan çelik bir dirsektir.Bağlantı şekli, tee ve çelik boruyu doğrudan alın kaynağıdır.Alın kaynaklı tee'nin ana üretim standartları genellikle GB / t12459, GB / T13401, ASME b16.9, sh3408, sh3409, Hg / t21635, Hg / t21631, SY / t0510'dur. Karbon çeliğinden alın kaynaklı tee için iki üretim süreci vardır: hidrolik şişkinlik ve sıcak presleme. Tenin hidrolik şişmesi, dallanan borunun metal malzemenin eksenel dengelemesi ile genişletilmesi için bir şekillendirme işlemidir.
İşlem tüp boşluğunu sıkmak için özel bir hidrolik pres kullanmaktır.Boş tüp ekstrüde edildikten sonra hacim küçülür ve boş tüp içindeki sıvı tüp boş hacmiyle artar.Metal malzeme kalıbın iç boşluğu boyunca yan silindirdeki ve tüp boşluğundaki sıvı basıncının çift etkileri altında akar ve branşman borusu genişler.Tee hidrolik şişkinlik teknolojisi yüksek üretim verimliliği ile bir defada oluşturulabilir;ana borunun et kalınlığı ve tişörtün omuzu arttırılır.Tee'nin sıcak preslenmesi, boru boşluğunu tee çapından daha büyük olan tee çapının boyutuna yaslamaktır. Isıtma işleminden sonra, tüp boşluğu basınç etkisi altında radyal olarak sıkıştırılır.Radyal sıkıştırma işleminde, metal dal borusuna akar ve dal borusunu kalıbın gerilmesi altında oluşturur.Buna radyal telafi süreci denir.Isıtma işleminden sonra presleme tee kullanımı nedeniyle, malzeme oluşturmak için gerekli ekipman tonajı azalır ve sıcak presleme tee'nin malzemelere uyarlanabilirliği geniştir.
Standart: GB / t12459, GB / T13401, ASME b16.9
Malzeme: karbon çelik
Yüzey işleme: anti-yağ;Anti-boyama
| Nominal çap | Dış çap | Merkezden Sona | |||||
| D1 | D2 | ||||||
| DN | NPS | A Serisi | B Serisi | A Serisi | B Serisi | C | M |
| 15x15x15 | 1 / 2x1 / 2x1 / 2 | 21.3 | 18 | 21.3 | 18 | 25 | 25 |
| 15x15x10 | 1 / 2x1 / 2x3 / 8 | 21.3 | 18 | 17.3 | 14 | 25 | 25 |
| 15x15x8 | 1 / 2x1 / 2x1 / 4 | 21.3 | 18 | 13.7 | 10 | 25 | 25 |
| 20x20x20 | 3 / 4x3 / 4x3 / 4 | 26.9 | 25 | 26.9 | 25 | 29 | 29 |
| 20x20x15 | 3 / 4x3 / 4x1 / 2 | 26.9 | 25 | 21.3 | 18 | 29 | 29 |
| 20x20x10 | 3 / 4x3 / 4x3 / 8 | 26.9 | 25 | 17.3 | 14 | 29 | 29 |
| 25x25x25 | 1x1x1 | 33.7 | 32 | 33.7 | 32 | 38 | 38 |
| 25x25x20 | 1x1x3 / 4 | 33.7 | 32 | 26.9 | 25 | 38 | 38 |
| 25x25x15 | 1x1x1 / 2 | 33.7 | 32 | 21.3 | 18 | 38 | 38 |
| 32x32x32 | 1.1 / 4x1.1 / 4x1.1 / 4 | 42.4 | 38 | 42.4 | 38 | 48 | 48 |
| 32x32x25 | 1.1 / 4x1.1 / 4x1 | 42.4 | 38 | 33.7 | 32 | 48 | 48 |
| 32x32x20 | 1.1 / 4x1.1 / 4x3 / 4 | 42.4 | 38 | 26.9 | 25 | 48 | 48 |
| 32x32x15 | 1.1 / 4x1.1 / 4x1 / 2 | 42.4 | 38 | 21.3 | 18 | 48 | 48 |
| 40x40x40 | 1.1 / 2x1.1 / 2x1.1 / 2 | 48,3 | 45 | 48,3 | 45 | 57 | 57 |
| 40x40x32 | 1.1 / 2x1.1 / 2x1.1 / 4 | 48,3 | 45 | 42.4 | 38 | 57 | 57 |
| 40x40x25 | 1.1 / 2x1.1 / 2x1 | 48,3 | 45 | 33.7 | 32 | 57 | 57 |
| 40x40x20 | 1.1 / 2x1.1 / 2x3 / 4 | 48,3 | 45 | 26.9 | 25 | 57 | 57 |
| 40x40x15 | 1.1 / 2x1.1 / 2x1 / 2 | 48,3 | 45 | 21.3 | 18 | 57 | 57 |
| 50x50x50 | 2x2x2 | 60.3 | 57 | 60.3 | 57 | 64 | 64 |
| 50x50x40 | 2x2x1.1 / 2 | 60.3 | 57 | 48,3 | 45 | 64 | 60 |
| 50x50x32 | 2x2x1.1 / 4 | 60.3 | 57 | 42.4 | 38 | 64 | 57 |
| 50x50x25 | 2x2x1 | 60.3 | 57 | 33.7 | 32 | 64 | 51 |
| 50x50x20 | 2x2x3 / 4 | 60.3 | 57 | 26.9 | 25 | 64 | 44 |
| 65x65x65 | 2.1 / 2x2 / 1 / 2x2.1 / 2 | 73.0 | 76 | 73.0 | 76 | 76 | 76 |
| 65x65x50 | 2.1 / 2x2 / 172x2 | 73.0 | 76 | 60.3 | 57 | 76 | 70 |
| 65x65x40 | 2.1 / 2x2 / 1 / 2x1.1 / 2 | 73.0 | 76 | 48,3 | 45 | 76 | 67 |
1, iyi aşınma direnci: yüksek kaliteli karbon çelik malzeme kullanarak, büyük ölçüde ürünün tokluğunu ve gerilme mukavemetini artırmak.
2, uygun kurulum: dikişsiz boru serisi özellikleri büyük ölçüde boru bağlantı parçaları tasarımı ve montajı kolaylaştırır dış duvar için kabul edilir.Bu arada, iyi bir kaynak performansına sahiptir ve kaynaklanabilir ve flanşlanabilir.Yüksek sıcaklık dayanımı.
3, İyi korozyon direnci: belirli bir sıcaklık ve konsantrasyon aralığı içinde her türlü aşındırıcı ortam (asit, alkali, tuz) ve organik ortam (naftalin çözücü hariç) dayanabilir.
4, Yüzeyde anormal bir fenomen olmadan ve diğer fiziksel özelliklerde neredeyse hiçbir değişiklik olmadan, 30 gün boyunca 20 80 ve 80 organic 80 çeşit organik çözücüler içinde ıslatılır.
1, Eşit çaplı tee yaygın olarak petrokimya, petrol ve gaz, sıvılaştırılmış gaz, gübre, santral, nükleer güç, gemi yapımı, kağıt yapımı, ilaç, gıda hijyeni, kentsel inşaat ve diğer sektörlerde kullanılmaktadır.
2, endüstride, bu tür boru bağlantı parçaları basıncı daha yüksektir, maksimum basınç 600 kg'a ulaşabilir ve yaşamdaki su borularının basıncı daha düşüktür, genellikle 16 kg.

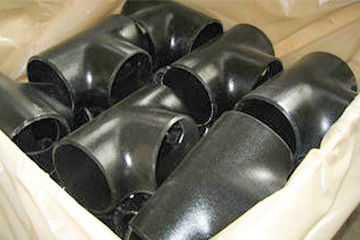

a.Plastik kabarcık çanta paketi b. Taşıma çantası paketi c. Palet d.Özelleştirilmiş
Fabrikamız üretim için yüksek yeteneğe sahiptir, teslim süresi küçük miktar için 45 gündür veya bunun için acele ederseniz, gönderim tarihinizi ayarlayabilir ve karşılayabiliriz.
