Ürün ayrıntıları:
|
| Ürün adı:: | Soket kaynak flanşı | Standart:: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| Üretim süreci:: | Entegre dövme | Sızdırmazlık yüzeyi formu ：: | RF, MFM, TG, RJ |
| Uygulama: | Endüstriyel, Petrol | paketleme: | Renk kutusu veya Özelleştirilmiş |
| Vurgulamak: | soket kaynak flanş kaynağı,cs Karbon Çelik Flanşlı Bağlantı Parçaları |
||

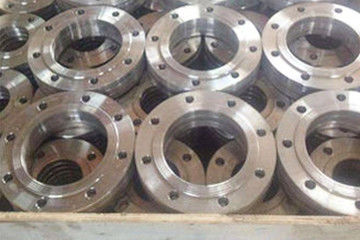

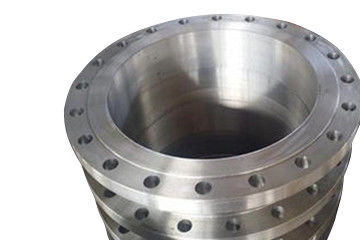

Soket kaynak flanşı, boru ucu flanş halka merdiveni içine sokulduğunda boru ucuna ve dışına kaynaklı flanşı ifade eder. Boyunlu ve boyunsuz iki çeşit vardır.Boyunlu flanş iyi sertliğe, küçük kaynak deformasyonuna ve iyi sızdırmazlık performansına sahiptir.
1.0 ~ 10.0MPa basınç ile kullanılabilir. Kap için B flanşı, aynı zamanda yüksek sızdırmazlık gereksinimleriyle birlikte kullanılan soket kaynak flanştır.Tasarım sırasında soket kaynak flanşı, entegre flanş olarak kontrol edilebilir.
Soket kaynağı, boruyu kaynak için vana gövdesine uzatmaktır.Şekillendirme işleminden sonra, iç dişli bağlantısına benzer.Genel olarak konuşursak, 2 "nin altında soket kaynağına sahip daha fazla karbon çelik boru ve paslanmaz çelik boru vardır.Alın kaynağı, kayar kovanın flanş flanşlaması gibi 2 "nin altındaki paslanmaz çelik borular için de kullanılır; alın kaynağı temel olarak titanyum borular, çift fazlı çelik, nikel bazlı alaşım vb.
1. Soket kaynağı dolgu kaynağı, alın kaynağı alın kaynağıdır.
2. Alın derzi, kaynak derzinin mukavemet ve stres durumuna göre soket derzinden daha iyidir, bu nedenle alın derzi yüksek basınç seviyesi ve kötü servis durumu durumunda kullanılmalıdır.
3. Soket kaynağı genellikle Dn40'a eşit veya daha küçük olan küçük boru çapları için daha ekonomiktir.
4. Alın kaynağı genellikle Dn40 ve üstü için kullanılır.Soket kaynağının bağlantı şekli esas olarak küçük çaplı 5'in kaynağı için kullanılır.Genel olarak, küçük çaplı borunun duvar kalınlığı ince, kademeli ve kesik kesicidir ve alın kaynağı zordur, bu nedenle soket kaynağı için daha uygundur.
6. ek olarak, soket kaynak takviye işlevi vardır, bu yüzden genellikle yüksek basınç altında kullanılır.
1. Soket flanşının temel şekli, boyun düz kaynağı olan flanşın şekli ile aynıdır.
2. Flanşın iç deliğinde bir soket bölümü vardır, boru sokete yerleştirilir ve kaynaklanır ve flanşın arkasına bir kaynak dairesi kaynaklanır.
3. Soket flanşı ve boru kenarı arasında bir boşluk olduğu için korozyon üretmek kolaydır.
4. İçine başka bir kaynak yapılmışsa, bu korozyon önlenebilir.
5. Her iki tarafa kaynaklı soket flanşının yorulma mukavemeti, düz flanştan% 5 daha yüksektir ve statik mukavemet aynıdır.
6. Bu tür bir soket flanşı kullanıldığında, iç çapı borununkiyle aynı olmalıdır.Soket flanşı sadece nominal çapı 150'den küçük olan borular için geçerlidir.
1, Sızdırmazlık yüzey tipi: RF, MFM, TG, RJ
2, Malzeme: karbon çelik: ASTM A105, 20 × Q235, 16Mn, ASTM A350 LF1, LF2 CL1 / Cl2, LF3 CL1 / Cl2, ASTM a694 F42, F46, F48, F50, f52, f56, F60, F65, F70;
3, Paslanmaz çelik: ASTM A182 f304, 304L, F316, 316L, 1Cr18Ni9Ti, 0Cr18Ni9Ti, 321, 18-8;
4, Alaşımlı çelik: ASTM A182 F1, f5a, F9, F11, F12, F22, F91, a182f12, a182f11, 16MnR, Cr5Mo, 12Cr1MoV, 15CrMo, 12cr2mo1, A335P22, st45.8 / Ⅲ;
5, Üretim standardı: ANSI B16.5, HG20619-1997, GB / T9117.1-2000 — GB / T9117.4-200, HG20597-1997.
6, Bağlantı modu: flanş somunu, cıvata bağlantısı.
7, üretim süreci: profesyonel genel dövme, dövme imalat, vb.
8, işleme modu: yüksek hassasiyetli CNC torna torna, genel torna bitirme, argon ark kaynak ve diğer işleme.
9, uygulama kapsamı: Kazan ve basınçlı kap, petrol, kimya sanayi, gemi inşa, ilaç endüstrisi, metalurji, makineleri, damgalama dirsek gıda sanayi, vb.
1, eğim sorunu yoktur;popo eklemi ve yanlış kenar sorunu yoktur;kaynak konumu düz kaynağa ayarlanabilir.
2, Bir kaynak sonrası stres durumu iyi değildir ve eksik kaynak olması kolaydır ve boru sisteminde bir boşluk vardır.
3, Soket kaynak çatlak korozyona duyarlı ortam ve yüksek temizleme gereksinimleri ile boru sistemi için kullanılan boru sistemi için uygun değildir.
4, Ayrıca, ultra yüksek basınçlı boru hattının, hatta küçük çaplı boru hattının duvar kalınlığı da çok büyüktür ve alın kaynağı mümkün olduğunca soket kaynağını önlemek için kullanılabilir.
| Soket kaynak flanşı | |||||||||||||||||
| DN | Çelik borunun dış çapı | Bağlantı boyutu | Flanş kalınlığı | Flanş iç çapı B1 |
Priz | Flanş boynu | yükseklik | Teorik ağırlık | |||||||||
| Flanş dış çapı | Cıvata deliği orta dairesinin çapı | Cıvata deliği çapı | Cıvata deliği sayısı | Konu | B2 | U | N- | R, | |||||||||
| bir | B | bir | B | bir | B | ||||||||||||
| 10 | 17.2 | 14 | 100 | 70 | 14 | 4 | M12 | 20 | 11.5 | 9 | 18 | 15 | 9 | 34 | 3 | 26 | 1.14 |
| 15 | 21.3 | 18 | 105 | 75 | 14 | 4 | M12 | 20 | 16 | 12 | 22 | 19 | 10 | 38 | 3 | 26 | 1.26 |
| 20 | 26.9 | 25 | 130 | 90 | 18 | 4 | M16 | 20 | 21 | 19 | 27.5 | 26 | 11 | 48 | 4 | 29 | 1.93 |
| 25 | 33.7 | 32 | 140 | 100 | 18 | 4 | M16 | 24 | 26,5 | 26 | 34.5 | 33 | 13 | 52 | 4 | 32 | 2.43 |
| 32 | 42.4 | 38 | 155 | 110 | 22 | 4 | M20 | 24 | 35 | 30 | 43.5 | 39 | 14 | 64 | 5 | 32 | 3.17 |
| 40 | 48,3 | 45 | 170 | 125 | 22 | 4 | M20 | 26 | 41 | 37 | 49,5 | 46 | 16 | 74 | 5 | 34 | 3.88 |
| 50 | 60.3 | 57 | 180 | 135 | 22 | 4 | M20 | 26 | 52 | 49 | 61.5 | 59 | 17 | 86 | 5 | 38 | 4.61 |
Kazan ve basınçlı kap, petrol, kimya sanayi, gemi inşa, eczane, metalurji, makine, damgalama dirsek gıda ve diğer sanayi.
a.Plastik kabarcık çanta paketi b. Taşıma çantası paketi c. Palet d.Özelleştirilmiş
Bizim çelik yassı fabrika üretim için yüksek yeteneği var, teslim süresi küçük miktar için 45 gün, veya bunun için acele iseniz, biz düzenlemek ve nakliye tarihini karşılamak.
