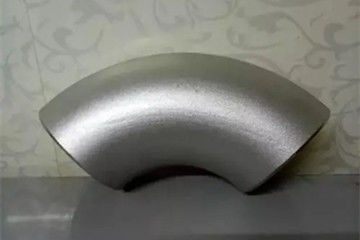

Ürün ayrıntıları:
|
| Ürün adı: | Dirsek damgalama | Malzeme: | Paslanmaz çelik |
|---|---|---|---|
| Bağ: | kaynak | teknik: | presleme |
| tip: | Dirsek | boyut: | 40 mm, 25 mm, 200 mm |
| Uygulama: | Gaz ve genel kimya servisi | Standart: | DIN, BSP, ANSI |
| kullanım: | Su Gaz Yağı Taşıma | paketleme: | Standart paketleme |
| Vurgulamak: | 25mm SS Soket Kaynaklı Bağlantı Parçaları,25mm Dirsek Borusu Paslanmaz Çelik,40mm Dirsek Borusu Paslanmaz Çelik |
||
Dirsek damgalama, Şekillendirme işleminde, dış ark gerilme durumundadır ve diğer kısımlarda telafi edilecek artık metal yoktur, bu nedenle dış arkdaki duvar kalınlığı yaklaşık% 10 daha incedir.Ancak tek parça üretime uygun ve düşük maliyetli olduğu için presleme dirseği işlemi daha çok küçük parti ve kalın duvar dirseği üretiminde kullanılmaktadır.Damgalama dirseği, soğuk damgalama ve sıcak damgalama olarak ikiye ayrılır.Damgalama dirseği, esas olarak bu ürünün geliştirilmesinde önemli bir rol oynayabilen bağlantı parçalarından oluşur.Yüksek katlı ve yüksek su basınçlı binalar için uygundur.
SS Soket Kaynaklı Bağlantı Parçaları Damgalama dirseği aşağıdaki gibi teknik veri sayfası:
| DN | Dış çap | 90 derece dirsek | ||
| Bir dizi | B serisi | Uzun yarıçap | Kısa yarıçap | |
| 15 | 213 | 18 | 38 | - |
| 20 | 26.9 | 25 | 38 | - |
| 25 | 33.7 | 32 | 38 | 25 |
| 32 | 42.4 | 38 | 48 | 32 |
| 40 | 483 | 45 | 57 | 38 |
| 50 | 603 | 57 | 76 | 51 |
| 65 | 76.1 (73) | 76 | 95 | 64 |
| 80 | 88.9 | 89 | 114 | 76 |
| 100 | 1143 | 108 | 152 | 2 |
| 125 | 139.7 | 133 | 190 | 127 |
| 150 | 1683 | 159 | 229 | 152 |
| 200 | 219.1 | 219 | 305 | 203 |
| 250 | 273 | 273 | 381 | 254 |
| 300 | 323.9 | 325 | 457 | 305 |
| 350 | 355.6 | 377 | 533 | 356 |
| 400 | 406.4 | 426 | 610 | 406 |
| 450 | 457 | 478 | 686 | 457 |
| 500 | 508 | 529 | 762 | 508 |
Şartname:
| 1. derece | 3. Derece | 4. sınıf | 6. sınıf | 7.sınıf | 8. sınıf | |||||||
| psi | MPa | psi | MPa | psi | MPa | psi | MPa | psi | MPa | psi | MPa | |
| Çekme dayanımı, min | 55.000 | 380 | 65.000 | 450 | 60000 | 415 | 60000 | 415 | 65.000 | 450 | 100.000 | 690 |
| Verim gücü, min | 30000 | 205 | 35.000 | 240 | 35.000 | 240 | 35.000 | 240 | 35.000 | 240 | 75000 | 515 |
Boyut: 40mm, 25mm, 200mm
Standart: DIN, BSP, ANSI
Kullanım: Convey Water Gas Oil
Ambalaj: Standart Ambalaj
Damgalama dirseği temel bir işlemdir: ilk önce, halka kabuğunun poligonal bir enine kesitini kaynaklayın veya poligonal fan şeklindeki kabuğun her iki ucunu kapatın, iç basınç, iç basınç etkisi altında, enine kesit kademeli olarak uygulanır. çokgenden daireye döner ve sonunda dairesel bir halka kabuk haline gelir.Gereksinimlere göre, dairesel bir halka kabuk, dört adet 90 derecelik dirsek veya altı adet 60 derecelik dirsek veya diğer standart dirsekler halinde kesilebilir.Bu işlem, dirseğin orta çapının dirseğin iç çapına oranı 1.5'ten büyük olan herhangi bir standart büyük dirsek yapmak için uygundur, bu da şimdi büyük dirsek yapmak için iyi bir yoldur.
a.Plastik kabarcıklı torba paketi b. Dokuma çanta paketi c. Palet d.Özelleştirildi.
Çelik yassı fabrikamız yüksek üretim kabiliyetine sahiptir, teslimat süresi küçük miktar için 30 gündür veya bunun için acele ederseniz, nakliye tarihinizi ayarlayabilir ve karşılayabiliriz.
İlgili kişi: Rachel Zhang
Tel: 13679287344
