Ürün ayrıntıları:
|
| Ürün adı:: | Karbon çelik dişli dirsek | Standart:: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| Üretim standardı ：: | ASME / ANSI B16.9 | Avantajı:: | Asit ve alkali korozyon direnci |
| kullanım: | Petrol Gaz Su Endüstriyel | paketleme: | Tahta sandık veya palet |
| Vurgulamak: | Boru 45 derece dişli dirsek,CS 45 derece dişli dirsek |
||
Dirsek boru hattı tesisatında kullanılan yaygın bir bağlantı borusudur.Boru hattının belirli bir açıda dönmesini sağlamak için aynı veya farklı nominal çaplı iki boruyu bağlar.Eğrilik yarıçapına göre, uzun yarıçaplı dirsek ve kısa yarıçaplı dirseğe ayrılabilir.Uzun yarıçaplı dirsek, eğrilik yarıçapı 1.5 kata eşit olan borunun dış çapına, yani r = 1.5D'ye karşılık gelir.kısa yarıçaplı dirsek, eğrilik yarıçapı r = 1.0D'ye eşit olan borunun dış çapına karşılık gelir.Basınç derecesine göre, Amerikan boru standartlarıyla aynı olan yaklaşık 17 çeşit vardır.Şunları içerir: sch5s, sch10s, sch10, sch20, sch30, sch40s, STD, sch40, sch60, sch80s, XS;sch80, schh100, sch120, sch140, sch160, XXS;en sık kullanılanlar STD ve XS'dir.Farklı şekil ve kullanımlara göre, ayrılabilir: oluk dirsek, yüksük dirsek, çift soket dirsek, flanş dirsek, dirsek azaltılması.Buna ek olarak, katı koltuk dirseği, iç ve dış diş dirseği, damgalama dirseği, itme dirseği, soket dirseği, alın kaynak dirseği, iç tel dirsek vb.
Standart: GB / t14383, ASME B16.11 ve BS 3799
Malzeme: karbon çelik
Boyut aralığı: DN 15-700
Basınç aralığı: 2000lb, 3000lb ve 6000lb
Yüzey işleme: anti-yağ;Anti-boyama

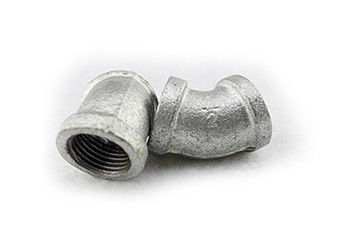

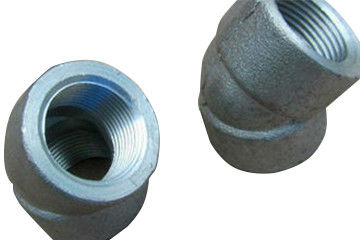

90 derecelik bir dirsek ile 45 derecelik bir dirsek arasındaki fark, 90 derecelik dirseğin iki deliğinin uzatma hatlarının dikey, 45 derecelik dirseğin iki deliğinin uzatma çizgilerinin akut bir açıya kesişmesidir.90 derecelik dirseğin her iki tarafındaki boruları bağladıktan sonra dik bir açı ve 45 derecelik dirseğin her iki tarafındaki boruları bağladıktan sonra künt bir açı oluşur.Karbon çelik dişli dirsek, boru hattı sistemindeki boru hattının yönünü değiştiren bir boru bağlantı elemanıdır.Açıya göre 45 ° ve 90 ° vardır.Ayrıca, projenin ihtiyaçlarına göre 60 ° gibi diğer anormal açılı dirsekler de dahil edilmiştir.Dişli dirsek, vida ağzında dişli bir oluğun bulunmasıyla karakterize edilen bir vida ağzı, bir bükme parçası vb.Boru hattı sisteminde, dişli dirsek, boru hattının yönünü değiştiren bir boru bağlantı elemanıdır.Dişli dirsek basıncı: 2000lb, 3000lb ve 6000lb dişli dirseklerin ana üretim standartları genellikle GB / t14383, ASME B16.11 ve BS 3799'dur.
| DN | Dış çap | Merkezden uca boyutları | |
| 15 | 21.3 | 18 | |
| 20 | 26.9 | 25 | 16 |
| 25 | 33.7 | 32 | 16 |
| 32 | 42.4 | 3S | 20 |
| 40 | 48,3 | 45 | 24 |
| 50 | 60.3 | 57 | 32 |
| 65 | 76.1 (73) | 76 | 40 |
| 80 | 88.9 | 89 | 47 |
| 100 | 114.3 | 108 | 63 |
| 125 | 139.7 | 133 | 79 |
| 150 | 1683 | 159 | 95 |
| 200 | 219.1 | 219 | 126 |
| 250 | 273 | 273 | 158 |
| 300 | 323,9 | 325 | 189 |
| 350 | 355.6 | 377 | 221 |
| 400 | 406.4 | 426 | 253 |
| 450 | 457 | 478 | 284 |
| 500 | 508 | 529 | 316 |
| 550 | 559 | - | 343 |
| 600 | 610 | 630 | 381 |
| 650 | 660 | - | 405 |
| 700 | 711 | 720 | 438 |
1, özellikleri diğer plastik borular daha iyidir.Faydalı model, yerden ısıtma sistemi için uygun olan basit kurulum ve iyi ısı iletkenliği avantajlarına sahiptir.
2, mükemmel darbe dayanımı, sıcakta eriyik kaynak ve mekanik bağlantı, pb-pp-r termal iletkenlik üstün.
3, uzun vadeli basınç direnci sadece tasarım stres ve karbon çelik dişli dirsek basınç direnci en iyisidir.
4, düşük sıcaklık darbe direnci iyidir.Kış inşaatı sırasında, borunun etkilenmesi ve çatlaması kolay değildir, bu da inşaat düzenlemesinin esnekliğini arttırır.
5, karbon çelik 45 ° dişli dirsek ağırlıklı olarak petrol ve gaz boru hattı mühendisliği, doğal gaz boru hattı mühendisliği, kimyasal tesis, santral, tersane, ilaç, süt, bira, içecek, su koruma, vb.
6, yaygın süt, gıda, bira, içecek, ilaç, kozmetik ve diğer endüstriyel alanlarda.
a.Plastik kabarcık çanta paketi b. Taşıma çantası paketi c. Palet d.Özelleştirilmiş
Teslimat süresi
Fabrikamız üretim için yüksek yeteneğe sahiptir, teslim süresi küçük miktar için 45 gündür veya bunun için acele ederseniz, gönderim tarihinizi ayarlayabilir ve karşılayabiliriz.
